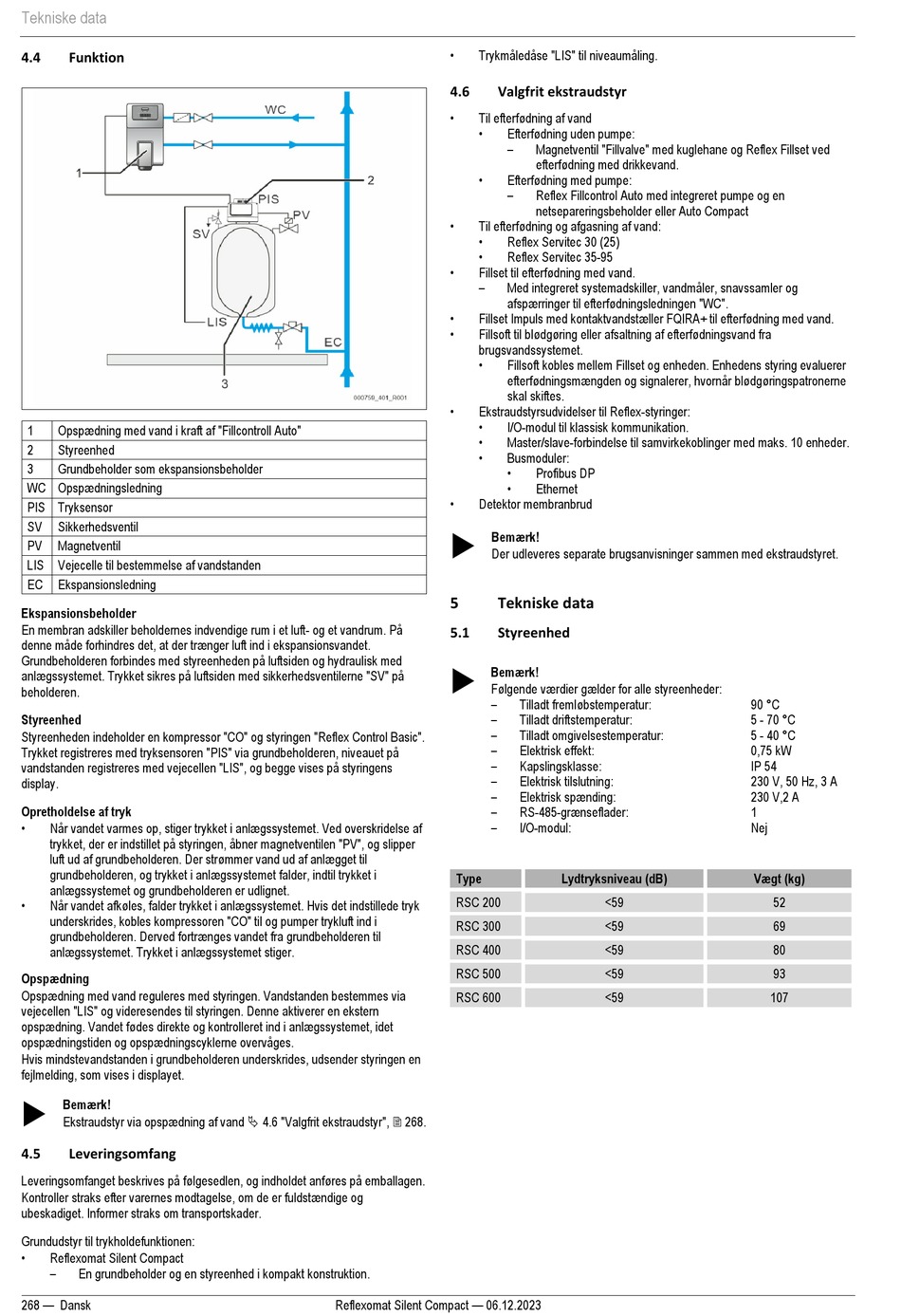

Tekniske data
4.4
Funktion
1
Opspædning med vand i kraft af "Fillcontroll Auto"
2
Styreenhed
3
Grundbeholder som ekspansionsbeholder
WC Opspædningsledning
PIS Tryksensor
SV
Sikkerhedsventil
PV
Magnetventil
LIS Vejecelle til bestemmelse af vandstanden
EC
Ekspansionsledning
Ekspansionsbeholder
En membran adskiller beholdernes indvendige rum i et luft- og et vandrum. På
denne måde forhindres det, at der trænger luft ind i ekspansionsvandet.
Grundbeholderen forbindes med styreenheden på luftsiden og hydraulisk med
anlægssystemet. Trykket sikres på luftsiden med sikkerhedsventilerne "SV" på
beholderen.
Styreenhed
Styreenheden indeholder en kompressor "CO" og styringen "Reflex Control Basic".
Trykket registreres med tryksensoren "PIS" via grundbeholderen, niveauet på
vandstanden registreres med vejecellen "LIS", og begge vises på styringens
display.
Opretholdelse af tryk
•
Når vandet varmes op, stiger trykket i anlægssystemet. Ved overskridelse af
trykket, der er indstillet på styringen, åbner magnetventilen "PV", og slipper
luft ud af grundbeholderen. Der strømmer vand ud af anlægget til
grundbeholderen, og trykket i anlægssystemet falder, indtil trykket i
anlægssystemet og grundbeholderen er udlignet.
•
Når vandet afkøles, falder trykket i anlægssystemet. Hvis det indstillede tryk
underskrides, kobles kompressoren "CO" til og pumper trykluft ind i
grundbeholderen. Derved fortrænges vandet fra grundbeholderen til
anlægssystemet. Trykket i anlægssystemet stiger.
Opspædning
Opspædning med vand reguleres med styringen. Vandstanden bestemmes via
vejecellen "LIS" og videresendes til styringen. Denne aktiverer en ekstern
opspædning. Vandet fødes direkte og kontrolleret ind i anlægssystemet, idet
opspædningstiden og opspædningscyklerne overvåges.
Hvis mindstevandstanden i grundbeholderen underskrides, udsender styringen en
fejlmelding, som vises i displayet.
Bemærk!
Ekstraudstyr via opspædning af vand 4.6 "Valgfrit ekstraudstyr", 268.
4.5
Leveringsomfang
Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på emballagen.
Kontroller straks efter varernes modtagelse, om de er fuldstændige og
ubeskadiget. Informer straks om transportskader.
Grundudstyr til trykholdefunktionen:
•
Reflexomat Silent Compact
–
En grundbeholder og en styreenhed i kompakt konstruktion.
268 — Dansk
•
Trykmåledåse "LIS" til niveaumåling.
4.6
Valgfrit ekstraudstyr
•
Til efterfødning af vand
•
•
•
Til efterfødning og afgasning af vand:
•
•
•
Fillset til efterfødning med vand.
–
•
Fillset Impuls med kontaktvandstæller FQIRA+ til efterfødning med vand.
•
Fillsoft til blødgøring eller afsaltning af efterfødningsvand fra
brugsvandssystemet.
•
•
Ekstraudstyrsudvidelser til Reflex-styringer:
•
•
•
•
Detektor membranbrud
Bemærk!
Der udleveres separate brugsanvisninger sammen med ekstraudstyret.
5
Tekniske data
5.1
Styreenhed
Bemærk!
Følgende værdier gælder for alle styreenheder:
–
–
–
–
–
–
–
–
–
Type
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Efterfødning uden pumpe:
–
Magnetventil "Fillvalve" med kuglehane og Reflex Fillset ved
efterfødning med drikkevand.
Efterfødning med pumpe:
–
Reflex Fillcontrol Auto med integreret pumpe og en
netsepareringsbeholder eller Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Med integreret systemadskiller, vandmåler, snavssamler og
afspærringer til efterfødningsledningen "WC".
Fillsoft kobles mellem Fillset og enheden. Enhedens styring evaluerer
efterfødningsmængden og signalerer, hvornår blødgøringspatronerne
skal skiftes.
I/O-modul til klassisk kommunikation.
Master/slave-forbindelse til samvirkekoblinger med maks. 10 enheder.
Busmoduler:
•
Profibus DP
•
Ethernet
Tilladt fremløbstemperatur:
Tilladt driftstemperatur:
Tilladt omgivelsestemperatur:
Elektrisk effekt:
Kapslingsklasse:
Elektrisk tilslutning:
Elektrisk spænding:
RS-485-grænseflader:
I/O-modul:
Lydtryksniveau (dB)
<59
<59
<59
<59
<59
90 °C
5 - 70 °C
5 - 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Nej
Vægt (kg)
52
69
80
93
107
