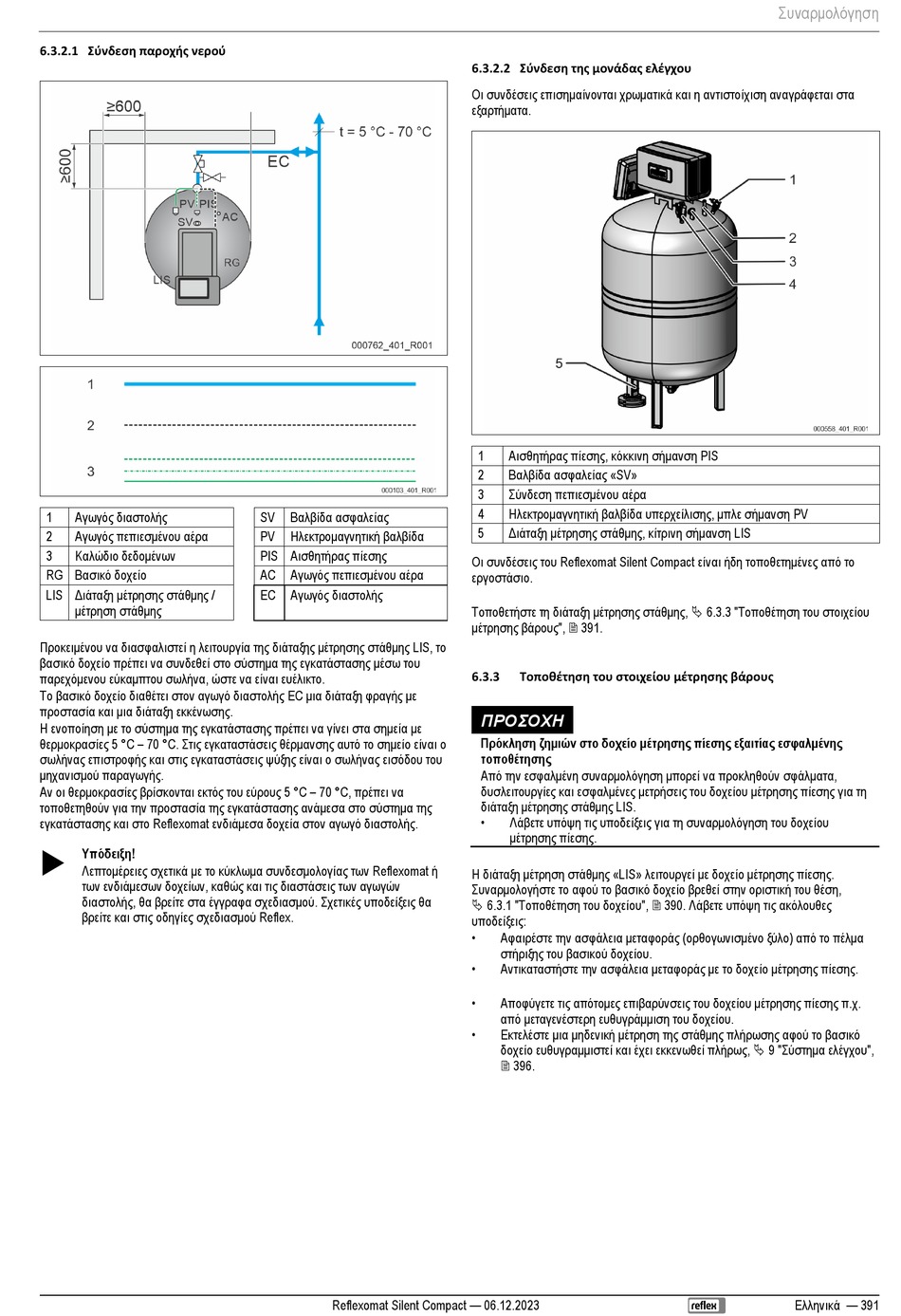

6.3.2.1 Σύνδεση παροχής νερού
Αγωγός διαστολής
1
Αγωγός πεπιεσμένου αέρα
2
Καλώδιο δεδομένων
3
RG Βασικό δοχείο
LIS Διάταξη μέτρησης στάθμης /
μέτρηση στάθμης
Προκειμένου να διασφαλιστεί η λειτουργία της διάταξης μέτρησης στάθμης LIS, το
βασικό δοχείο πρέπει να συνδεθεί στο σύστημα της εγκατάστασης μέσω του
παρεχόμενου εύκαμπτου σωλήνα, ώστε να είναι ευέλικτο.
Το βασικό δοχείο διαθέτει στον αγωγό διαστολής EC μια διάταξη φραγής με
προστασία και μια διάταξη εκκένωσης.
Η ενοποίηση με το σύστημα της εγκατάστασης πρέπει να γίνει στα σημεία με
θερμοκρασίες 5 °C – 70 °C. Στις εγκαταστάσεις θέρμανσης αυτό το σημείο είναι ο
σωλήνας επιστροφής και στις εγκαταστάσεις ψύξης είναι ο σωλήνας εισόδου του
μηχανισμού παραγωγής.
Αν οι θερμοκρασίες βρίσκονται εκτός του εύρους 5 °C – 70 °C, πρέπει να
τοποθετηθούν για την προστασία της εγκατάστασης ανάμεσα στο σύστημα της
εγκατάστασης και στο Reflexomat ενδιάμεσα δοχεία στον αγωγό διαστολής.
Υπόδειξη!

Λεπτομέρειες σχετικά με το κύκλωμα συνδεσμολογίας των Reflexomat ή
των ενδιάμεσων δοχείων, καθώς και τις διαστάσεις των αγωγών
διαστολής, θα βρείτε στα έγγραφα σχεδιασμού. Σχετικές υποδείξεις θα
βρείτε και στις οδηγίες σχεδιασμού Reflex.
Βαλβίδα ασφαλείας
SV
Ηλεκτρομαγνητική βαλβίδα
PV
PIS Αισθητήρας πίεσης
Αγωγός πεπιεσμένου αέρα
AC
Αγωγός διαστολής
EC
Reflexomat Silent Compact — 06.12.2023
6.3.2.2 Σύνδεση της μονάδας ελέγχου
Οι συνδέσεις επισημαίνονται χρωματικά και η αντιστοίχιση αναγράφεται στα
εξαρτήματα.
Αισθητήρας πίεσης, κόκκινη σήμανση PIS
1
Βαλβίδα ασφαλείας «SV»
2
Σύνδεση πεπιεσμένου αέρα
3
Ηλεκτρομαγνητική βαλβίδα υπερχείλισης, μπλε σήμανση PV
4
Διάταξη μέτρησης στάθμης, κίτρινη σήμανση LIS
5
Οι συνδέσεις του Reflexomat Silent Compact είναι ήδη τοποθετημένες από το
εργοστάσιο.
Τοποθετήστε τη διάταξη μέτρησης στάθμης,  6.3.3 "Τοποθέτηση του στοιχείου
μέτρησης βάρους",  391.
Τοποθέτηση του στοιχείου μέτρησης βάρους
6.3.3
ΠΡΟΣΟΧΗ
Πρόκληση ζημιών στο δοχείο μέτρησης πίεσης εξαιτίας εσφαλμένης
τοποθέτησης
Από την εσφαλμένη συναρμολόγηση μπορεί να προκληθούν σφάλματα,
δυσλειτουργίες και εσφαλμένες μετρήσεις του δοχείου μέτρησης πίεσης για τη
διάταξη μέτρησης στάθμης LIS.
• Λάβετε υπόψη τις υποδείξεις για τη συναρμολόγηση του δοχείου
μέτρησης πίεσης.
Η διάταξη μέτρηση στάθμης «LIS» λειτουργεί με δοχείο μέτρησης πίεσης.
Συναρμολογήστε το αφού το βασικό δοχείο βρεθεί στην οριστική του θέση,
 6.3.1 "Τοποθέτηση του δοχείου",  390. Λάβετε υπόψη τις ακόλουθες
υποδείξεις:
• Αφαιρέστε την ασφάλεια μεταφοράς (ορθογωνισμένο ξύλο) από το πέλμα
στήριξης του βασικού δοχείου.
• Αντικαταστήστε την ασφάλεια μεταφοράς με το δοχείο μέτρησης πίεσης.
• Αποφύγετε τις απότομες επιβαρύνσεις του δοχείου μέτρησης πίεσης π.χ.
από μεταγενέστερη ευθυγράμμιση του δοχείου.
• Εκτελέστε μια μηδενική μέτρηση της στάθμης πλήρωσης αφού το βασικό
δοχείο ευθυγραμμιστεί και έχει εκκενωθεί πλήρως,  9 "Σύστημα ελέγχου",
 396.
Συναρμολόγηση
