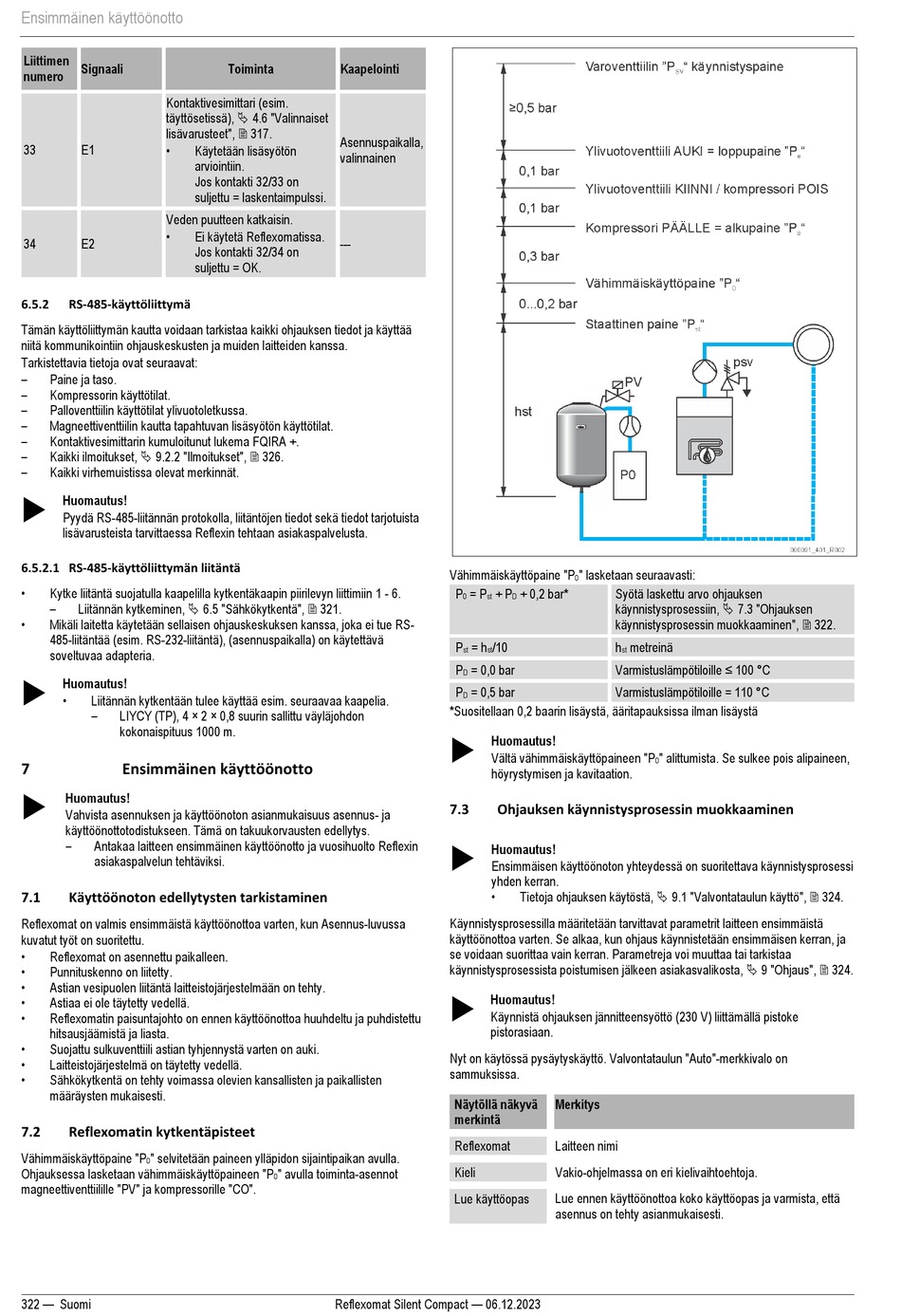

Ensimmäinen käyttöönotto
Liittimen
Signaali
numero
Kontaktivesimittari (esim.
täyttösetissä),  4.6 "Valinnaiset
lisävarusteet",  317.
•
33 E1
Veden puutteen katkaisin.
•
34 E2
6.5.2 RS-485-käyttöliittymä
Tämän käyttöliittymän kautta voidaan tarkistaa kaikki ohjauksen tiedot ja käyttää
niitä kommunikointiin ohjauskeskusten ja muiden laitteiden kanssa.
Tarkistettavia tietoja ovat seuraavat:
–
Paine ja taso.
–
Kompressorin käyttötilat.
–
Palloventtiilin käyttötilat ylivuotoletkussa.
–
Magneettiventtiilin kautta tapahtuvan lisäsyötön käyttötilat.
–
Kontaktivesimittarin kumuloitunut lukema FQIRA +.
–
Kaikki ilmoitukset,  9.2.2 "Ilmoitukset",  326.
–
Kaikki virhemuistissa olevat merkinnät.

Huomautus!
Pyydä RS-485-liitännän protokolla, liitäntöjen tiedot sekä tiedot tarjotuista
lisävarusteista tarvittaessa Reflexin tehtaan asiakaspalvelusta.
6.5.2.1 RS-485-käyttöliittymän liitäntä
•
Kytke liitäntä suojatulla kaapelilla kytkentäkaapin piirilevyn liittimiin 1 - 6.
–
Liitännän kytkeminen,  6.5 "Sähkökytkentä",  321.
•
Mikäli laitetta käytetään sellaisen ohjauskeskuksen kanssa, joka ei tue RS-
485-liitäntää (esim. RS-232-liitäntä), (asennuspaikalla) on käytettävä
soveltuvaa adapteria.

Huomautus!
•
Liitännän kytkentään tulee käyttää esim. seuraavaa kaapelia.
–
LIYCY (TP), 4 × 2 × 0,8 suurin sallittu väyläjohdon
kokonaispituus 1000 m.
7 Ensimmäinen käyttöönotto

Huomautus!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus- ja
käyttöönottotodistukseen. Tämä on takuukorvausten edellytys.
–
Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto Reflexin
asiakaspalvelun tehtäviksi.
7.1 Käyttöönoton edellytysten tarkistaminen
Reflexomat on valmis ensimmäistä käyttöönottoa varten, kun Asennus-luvussa
kuvatut työt on suoritettu.
•
Reflexomat on asennettu paikalleen.
•
Punnituskenno on liitetty.
•
Astian vesipuolen liitäntä laitteistojärjestelmään on tehty.
•
Astiaa ei ole täytetty vedellä.
•
Reflexomatin paisuntajohto on ennen käyttöönottoa huuhdeltu ja puhdistettu
hitsausjäämistä ja liasta.
•
Suojattu sulkuventtiili astian tyhjennystä varten on auki.
•
Laitteistojärjestelmä on täytetty vedellä.
•
Sähkökytkentä on tehty voimassa olevien kansallisten ja paikallisten
määräysten mukaisesti.
7.2 Reflexomatin kytkentäpisteet
Vähimmäiskäyttöpaine "P " selvitetään paineen ylläpidon sijaintipaikan avulla.
0
Ohjauksessa lasketaan vähimmäiskäyttöpaineen "P
magneettiventtiilille "PV" ja kompressorille "CO".
322 — Suomi
Toiminta Kaapelointi
Asennuspaikalla,
Käytetään lisäsyötön
valinnainen
arviointiin.
Jos kontakti 32/33 on
suljettu = laskentaimpulssi.
Ei käytetä Reflexomatissa.
---
Jos kontakti 32/34 on
suljettu = OK.
" avulla toiminta-asennot
0
Reflexomat Silent Compact — 06.12.2023
Vähimmäiskäyttöpaine "P " lasketaan seuraavasti:
0
P = P + P + 0,2 bar* Syötä laskettu arvo ohjauksen
0 st D
käynnistysprosessiin,  7.3 "Ohjauksen
käynnistysprosessin muokkaaminen",  322.
P = h /10 h
st st
Varmistuslämpötiloille ≤ 100 °C
P = 0,0 bar
D
P = 0,5 bar Varmistuslämpötiloille = 110 °C
D
*Suositellaan 0,2 baarin lisäystä, ääritapauksissa ilman lisäystä

Huomautus!
Vältä vähimmäiskäyttöpaineen "P
höyrystymisen ja kavitaation.
7.3 Ohjauksen käynnistysprosessin muokkaaminen

Huomautus!
Ensimmäisen käyttöönoton yhteydessä on suoritettava käynnistysprosessi
yhden kerran.
•
Tietoja ohjauksen käytöstä,  9.1 "Valvontataulun käyttö",  324.
Käynnistysprosessilla määritetään tarvittavat parametrit laitteen ensimmäistä
käyttöönottoa varten. Se alkaa, kun ohjaus käynnistetään ensimmäisen kerran, ja
se voidaan suorittaa vain kerran. Parametreja voi muuttaa tai tarkistaa
käynnistysprosessista poistumisen jälkeen asiakasvalikosta,  9 "Ohjaus",  324.

Huomautus!
Käynnistä ohjauksen jännitteensyöttö (230 V) liittämällä pistoke
pistorasiaan.
Nyt on käytössä pysäytyskäyttö. Valvontataulun "Auto"-merkkivalo on
sammuksissa.
Näytöllä näkyvä Merkitys
merkintä
Reflexomat Laitteen nimi
Kieli Vakio-ohjelmassa on eri kielivaihtoehtoja.
Lue käyttöopas Lue ennen käyttöönottoa koko käyttöopas ja varmista, että
asennus on tehty asianmukaisesti.
metreinä
st
" alittumista. Se sulkee pois alipaineen,
0
