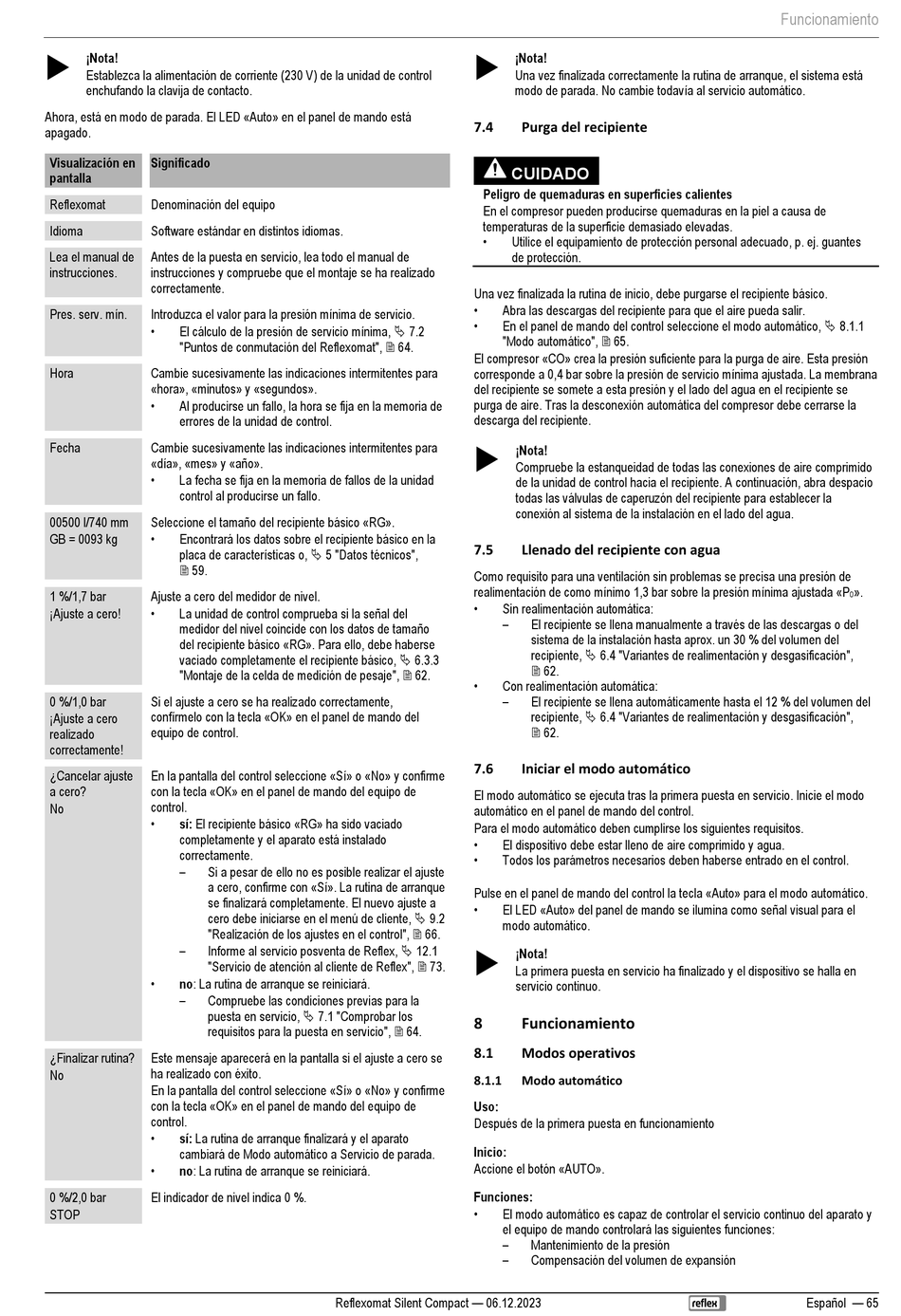

¡Nota!
Establezca la alimentación de corriente (230 V) de la unidad de control
enchufando la clavija de contacto.
Ahora, está en modo de parada. El LED «Auto» en el panel de mando está
apagado.
Visualización en
Significado
pantalla
Reflexomat
Denominación del equipo
Idioma
Software estándar en distintos idiomas.
Lea el manual de
Antes de la puesta en servicio, lea todo el manual de
instrucciones y compruebe que el montaje se ha realizado
instrucciones.
correctamente.
Pres. serv. mín.
Introduzca el valor para la presión mínima de servicio.
•
El cálculo de la presión de servicio mínima, 7.2
"Puntos de conmutación del Reflexomat", 64.
Hora
Cambie sucesivamente las indicaciones intermitentes para
«hora», «minutos» y «segundos».
•
Al producirse un fallo, la hora se fija en la memoria de
errores de la unidad de control.
Fecha
Cambie sucesivamente las indicaciones intermitentes para
«día», «mes» y «año».
•
La fecha se fija en la memoria de fallos de la unidad
control al producirse un fallo.
00500 l/740 mm
Seleccione el tamaño del recipiente básico «RG».
•
GB = 0093 kg
Encontrará los datos sobre el recipiente básico en la
placa de características o, 5 "Datos técnicos",
59.
1 %/1,7 bar
Ajuste a cero del medidor de nivel.
•
¡Ajuste a cero!
La unidad de control comprueba si la señal del
medidor del nivel coincide con los datos de tamaño
del recipiente básico «RG». Para ello, debe haberse
vaciado completamente el recipiente básico, 6.3.3
"Montaje de la celda de medición de pesaje", 62.
0 %/1,0 bar
Si el ajuste a cero se ha realizado correctamente,
confírmelo con la tecla «OK» en el panel de mando del
¡Ajuste a cero
equipo de control.
realizado
correctamente!
¿Cancelar ajuste
En la pantalla del control seleccione «Sí» o «No» y confirme
a cero?
con la tecla «OK» en el panel de mando del equipo de
control.
No
•
sí: El recipiente básico «RG» ha sido vaciado
completamente y el aparato está instalado
correctamente.
–
Si a pesar de ello no es posible realizar el ajuste
a cero, confirme con «Sí». La rutina de arranque
se finalizará completamente. El nuevo ajuste a
cero debe iniciarse en el menú de cliente, 9.2
"Realización de los ajustes en el control", 66.
–
Informe al servicio posventa de Reflex, 12.1
"Servicio de atención al cliente de Reflex", 73.
•
no: La rutina de arranque se reiniciará.
–
Compruebe las condiciones previas para la
puesta en servicio, 7.1 "Comprobar los
requisitos para la puesta en servicio", 64.
¿Finalizar rutina?
Este mensaje aparecerá en la pantalla si el ajuste a cero se
ha realizado con éxito.
No
En la pantalla del control seleccione «Sí» o «No» y confirme
con la tecla «OK» en el panel de mando del equipo de
control.
•
sí: La rutina de arranque finalizará y el aparato
cambiará de Modo automático a Servicio de parada.
•
no: La rutina de arranque se reiniciará.
0 %/2,0 bar
El indicador de nivel indica 0 %.
STOP
7.4
Peligro de quemaduras en superficies calientes
En el compresor pueden producirse quemaduras en la piel a causa de
temperaturas de la superficie demasiado elevadas.
•
Una vez finalizada la rutina de inicio, debe purgarse el recipiente básico.
•
Abra las descargas del recipiente para que el aire pueda salir.
•
En el panel de mando del control seleccione el modo automático, 8.1.1
"Modo automático", 65.
El compresor «CO» crea la presión suficiente para la purga de aire. Esta presión
corresponde a 0,4 bar sobre la presión de servicio mínima ajustada. La membrana
del recipiente se somete a esta presión y el lado del agua en el recipiente se
purga de aire. Tras la desconexión automática del compresor debe cerrarse la
descarga del recipiente.
7.5
Como requisito para una ventilación sin problemas se precisa una presión de
realimentación de como mínimo 1,3 bar sobre la presión mínima ajustada «P
•
Sin realimentación automática:
–
•
Con realimentación automática:
–
7.6
El modo automático se ejecuta tras la primera puesta en servicio. Inicie el modo
automático en el panel de mando del control.
Para el modo automático deben cumplirse los siguientes requisitos.
•
El dispositivo debe estar lleno de aire comprimido y agua.
•
Todos los parámetros necesarios deben haberse entrado en el control.
Pulse en el panel de mando del control la tecla «Auto» para el modo automático.
•
El LED «Auto» del panel de mando se ilumina como señal visual para el
modo automático.
8
8.1
8.1.1
Uso:
Después de la primera puesta en funcionamiento
Inicio:
Accione el botón «AUTO».
Funciones:
•
El modo automático es capaz de controlar el servicio continuo del aparato y
el equipo de mando controlará las siguientes funciones:
–
–
Reflexomat Silent Compact — 06.12.2023
¡Nota!
Una vez finalizada correctamente la rutina de arranque, el sistema está
modo de parada. No cambie todavía al servicio automático.
Purga del recipiente
CUIDADO
Utilice el equipamiento de protección personal adecuado, p. ej. guantes
de protección.
¡Nota!
Compruebe la estanqueidad de todas las conexiones de aire comprimido
de la unidad de control hacia el recipiente. A continuación, abra despacio
todas las válvulas de caperuzón del recipiente para establecer la
conexión al sistema de la instalación en el lado del agua.
Llenado del recipiente con agua
El recipiente se llena manualmente a través de las descargas o del
sistema de la instalación hasta aprox. un 30 % del volumen del
recipiente, 6.4 "Variantes de realimentación y desgasificación",
62.
El recipiente se llena automáticamente hasta el 12 % del volumen del
recipiente, 6.4 "Variantes de realimentación y desgasificación",
62.
Iniciar el modo automático
¡Nota!
La primera puesta en servicio ha finalizado y el dispositivo se halla en
servicio continuo.
Funcionamiento
Modos operativos
Modo automático
Mantenimiento de la presión
Compensación del volumen de expansión
Funcionamiento
».
0
Español — 65
