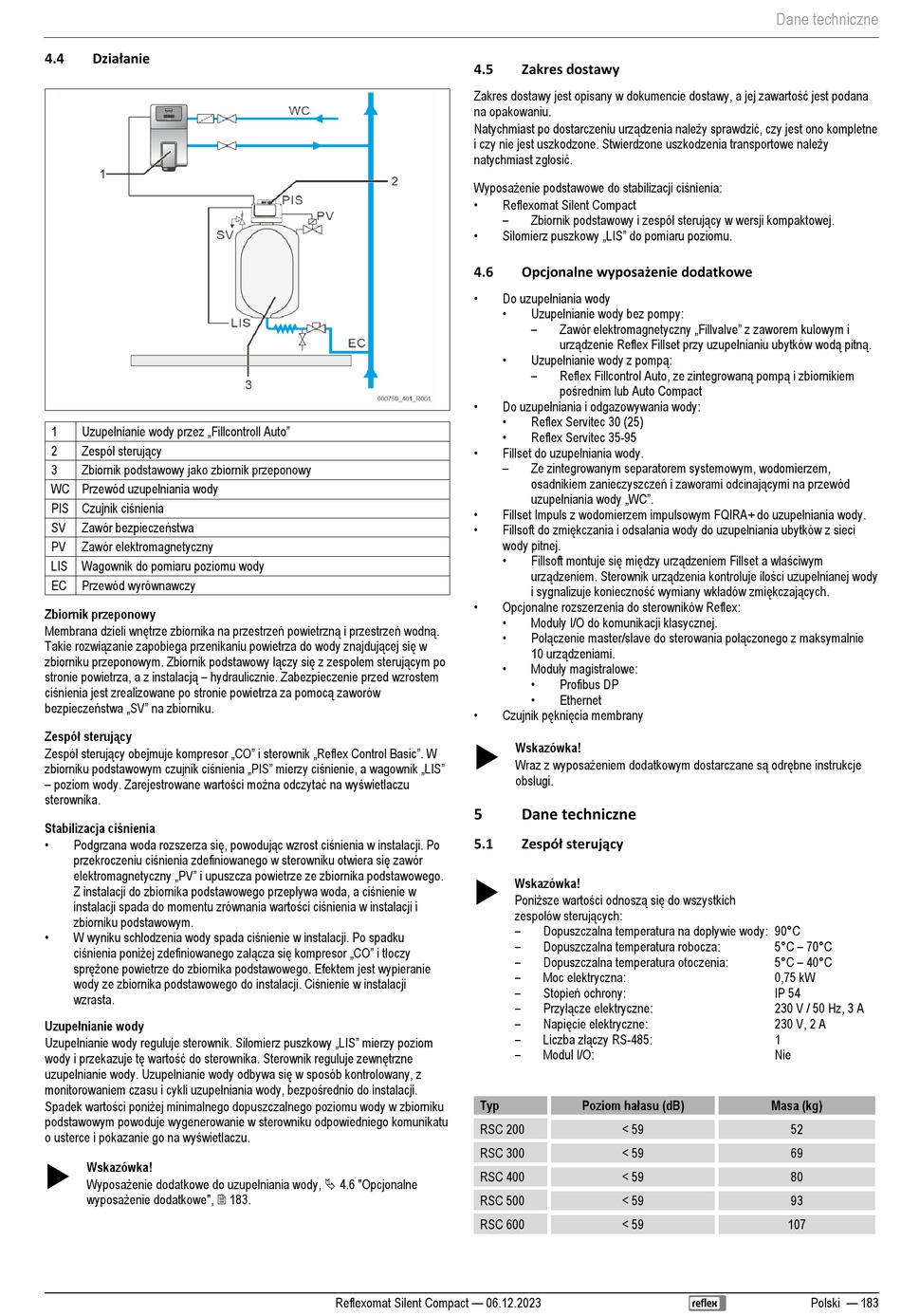

Działanie
4.4
Uzupełnianie wody przez „Fillcontroll Auto"
1
Zespół sterujący
2
3
Zbiornik podstawowy jako zbiornik przeponowy
WC Przewód uzupełniania wody
PIS Czujnik ciśnienia
Zawór bezpieczeństwa
SV
PV
Zawór elektromagnetyczny
LIS Wagownik do pomiaru poziomu wody
EC
Przewód wyrównawczy
Zbiornik przeponowy
Membrana dzieli wnętrze zbiornika na przestrzeń powietrzną i przestrzeń wodną.
Takie rozwiązanie zapobiega przenikaniu powietrza do wody znajdującej się w
zbiorniku przeponowym. Zbiornik podstawowy łączy się z zespołem sterującym po
stronie powietrza, a z instalacją – hydraulicznie. Zabezpieczenie przed wzrostem
ciśnienia jest zrealizowane po stronie powietrza za pomocą zaworów
bezpieczeństwa „SV" na zbiorniku.
Zespół sterujący
Zespół sterujący obejmuje kompresor „CO" i sterownik „Reflex Control Basic". W
zbiorniku podstawowym czujnik ciśnienia „PIS" mierzy ciśnienie, a wagownik „LIS"
– poziom wody. Zarejestrowane wartości można odczytać na wyświetlaczu
sterownika.
Stabilizacja ciśnienia
•
Podgrzana woda rozszerza się, powodując wzrost ciśnienia w instalacji. Po
przekroczeniu ciśnienia zdefiniowanego w sterowniku otwiera się zawór
elektromagnetyczny „PV" i upuszcza powietrze ze zbiornika podstawowego.
Z instalacji do zbiornika podstawowego przepływa woda, a ciśnienie w
instalacji spada do momentu zrównania wartości ciśnienia w instalacji i
zbiorniku podstawowym.
•
W wyniku schłodzenia wody spada ciśnienie w instalacji. Po spadku
ciśnienia poniżej zdefiniowanego załącza się kompresor „CO" i tłoczy
sprężone powietrze do zbiornika podstawowego. Efektem jest wypieranie
wody ze zbiornika podstawowego do instalacji. Ciśnienie w instalacji
wzrasta.
Uzupełnianie wody
Uzupełnianie wody reguluje sterownik. Siłomierz puszkowy „LIS" mierzy poziom
wody i przekazuje tę wartość do sterownika. Sterownik reguluje zewnętrzne
uzupełnianie wody. Uzupełnianie wody odbywa się w sposób kontrolowany, z
monitorowaniem czasu i cykli uzupełniania wody, bezpośrednio do instalacji.
Spadek wartości poniżej minimalnego dopuszczalnego poziomu wody w zbiorniku
podstawowym powoduje wygenerowanie w sterowniku odpowiedniego komunikatu
o usterce i pokazanie go na wyświetlaczu.
Wskazówka!
Wyposażenie dodatkowe do uzupełniania wody, 4.6 "Opcjonalne
wyposażenie dodatkowe", 183.
4.5
Zakres dostawy jest opisany w dokumencie dostawy, a jej zawartość jest podana
na opakowaniu.
Natychmiast po dostarczeniu urządzenia należy sprawdzić, czy jest ono kompletne
i czy nie jest uszkodzone. Stwierdzone uszkodzenia transportowe należy
natychmiast zgłosić.
Wyposażenie podstawowe do stabilizacji ciśnienia:
•
Reflexomat Silent Compact
–
•
Siłomierz puszkowy „LIS" do pomiaru poziomu.
4.6
•
Do uzupełniania wody
•
•
•
Do uzupełniania i odgazowywania wody:
•
•
•
Fillset do uzupełniania wody.
–
•
Fillset Impuls z wodomierzem impulsowym FQIRA+ do uzupełniania wody.
•
Fillsoft do zmiękczania i odsalania wody do uzupełniania ubytków z sieci
wody pitnej.
•
•
Opcjonalne rozszerzenia do sterowników Reflex:
•
•
•
•
Czujnik pęknięcia membrany
5
5.1
Typ
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Zakres dostawy
Zbiornik podstawowy i zespół sterujący w wersji kompaktowej.
Opcjonalne wyposażenie dodatkowe
Uzupełnianie wody bez pompy:
–
Zawór elektromagnetyczny „Fillvalve" z zaworem kulowym i
urządzenie Reflex Fillset przy uzupełnianiu ubytków wodą pitną.
Uzupełnianie wody z pompą:
–
Reflex Fillcontrol Auto, ze zintegrowaną pompą i zbiornikiem
pośrednim lub Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
Ze zintegrowanym separatorem systemowym, wodomierzem,
osadnikiem zanieczyszczeń i zaworami odcinającymi na przewód
uzupełniania wody „WC".
Fillsoft montuje się między urządzeniem Fillset a właściwym
urządzeniem. Sterownik urządzenia kontroluje ilości uzupełnianej wody
i sygnalizuje konieczność wymiany wkładów zmiękczających.
Moduły I/O do komunikacji klasycznej.
Połączenie master/slave do sterowania połączonego z maksymalnie
10 urządzeniami.
Moduły magistralowe:
•
Profibus DP
•
Ethernet
Wskazówka!
Wraz z wyposażeniem dodatkowym dostarczane są odrębne instrukcje
obsługi.
Dane techniczne
Zespół sterujący
Wskazówka!
Poniższe wartości odnoszą się do wszystkich
zespołów sterujących:
–
Dopuszczalna temperatura na dopływie wody:
–
Dopuszczalna temperatura robocza:
–
Dopuszczalna temperatura otoczenia:
–
Moc elektryczna:
–
Stopień ochrony:
–
Przyłącze elektryczne:
–
Napięcie elektryczne:
–
Liczba złączy RS-485:
–
Moduł I/O:
Poziom hałasu (dB)
< 59
< 59
< 59
< 59
< 59
Dane techniczne
90°C
5°C – 70°C
5°C – 40°C
0,75 kW
IP 54
230 V / 50 Hz, 3 A
230 V, 2 A
1
Nie
Masa (kg)
52
69
80
93
107
Polski — 183
