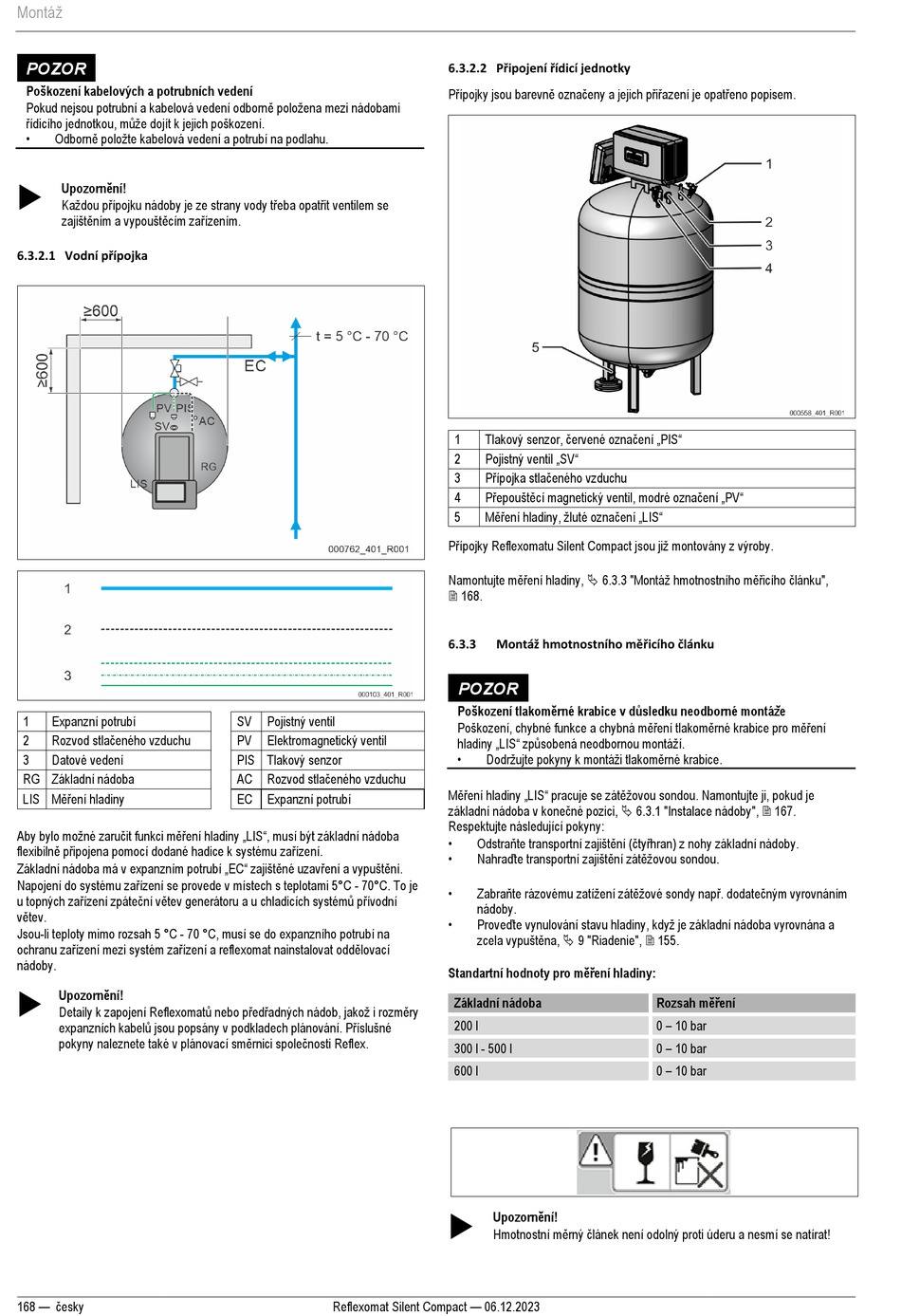

Montáž
POZOR
Poškození kabelových a potrubních vedení
Pokud nejsou potrubní a kabelová vedení odborně položena mezi nádobami
řídicího jednotkou, může dojít k jejich poškození.
•
Odborně položte kabelová vedení a potrubí na podlahu.
Upozornění!
Každou přípojku nádoby je ze strany vody třeba opatřit ventilem se
zajištěním a vypouštěcím zařízením.
6.3.2.1 Vodní přípojka
1
Expanzní potrubí
Rozvod stlačeného vzduchu
2
3
Datové vedení
RG Základní nádoba
LIS Měření hladiny
Aby bylo možné zaručit funkci měření hladiny „LIS", musí být základní nádoba
flexibilně připojena pomocí dodané hadice k systému zařízení.
Základní nádoba má v expanzním potrubí „EC" zajištěné uzavření a vypuštění.
Napojení do systému zařízení se provede v místech s teplotami 5°C - 70°C. To je
u topných zařízení zpáteční větev generátoru a u chladicích systémů přívodní
větev.
Jsou-li teploty mimo rozsah 5 °C - 70 °C, musí se do expanzního potrubí na
ochranu zařízení mezi systém zařízení a reflexomat nainstalovat oddělovací
nádoby.
Upozornění!
Detaily k zapojení Reflexomatů nebo předřadných nádob, jakož i rozměry
expanzních kabelů jsou popsány v podkladech plánování. Příslušné
pokyny naleznete také v plánovací směrnici společnosti Reflex.
168 — česky
SV
Pojistný ventil
PV
Elektromagnetický ventil
PIS Tlakový senzor
Rozvod stlačeného vzduchu
AC
EC
Expanzní potrubí
Reflexomat Silent Compact — 06.12.2023
6.3.2.2 Připojení řídicí jednotky
Přípojky jsou barevně označeny a jejich přiřazení je opatřeno popisem.
Tlakový senzor, červené označení „PIS"
1
Pojistný ventil „SV"
2
Přípojka stlačeného vzduchu
3
Přepouštěcí magnetický ventil, modré označení „PV"
4
Měření hladiny, žluté označení „LIS"
5
Přípojky Reflexomatu Silent Compact jsou již montovány z výroby.
Namontujte měření hladiny, 6.3.3 "Montáž hmotnostního měřicího článku",
168.
Montáž hmotnostního měřicího článku
6.3.3
POZOR
Poškození tlakoměrné krabice v důsledku neodborné montáže
Poškození, chybné funkce a chybná měření tlakoměrné krabice pro měření
hladiny „LIS" způsobená neodbornou montáží.
•
Dodržujte pokyny k montáži tlakoměrné krabice.
Měření hladiny „LIS" pracuje se zátěžovou sondou. Namontujte ji, pokud je
základní nádoba v konečné pozici, 6.3.1 "Instalace nádoby", 167.
Respektujte následující pokyny:
•
Odstraňte transportní zajištění (čtyřhran) z nohy základní nádoby.
•
Nahraďte transportní zajištění zátěžovou sondou.
•
Zabraňte rázovému zatížení zátěžové sondy např. dodatečným vyrovnáním
nádoby.
•
Proveďte vynulování stavu hladiny, když je základní nádoba vyrovnána a
zcela vypuštěna, 9 "Riadenie", 155.
Standartní hodnoty pro měření hladiny:
Základní nádoba
200 l
300 l - 500 l
600 l
Upozornění!
Hmotnostní měrný článek není odolný proti úderu a nesmí se natírat!
Rozsah měření
0 – 10 bar
0 – 10 bar
0 – 10 bar
