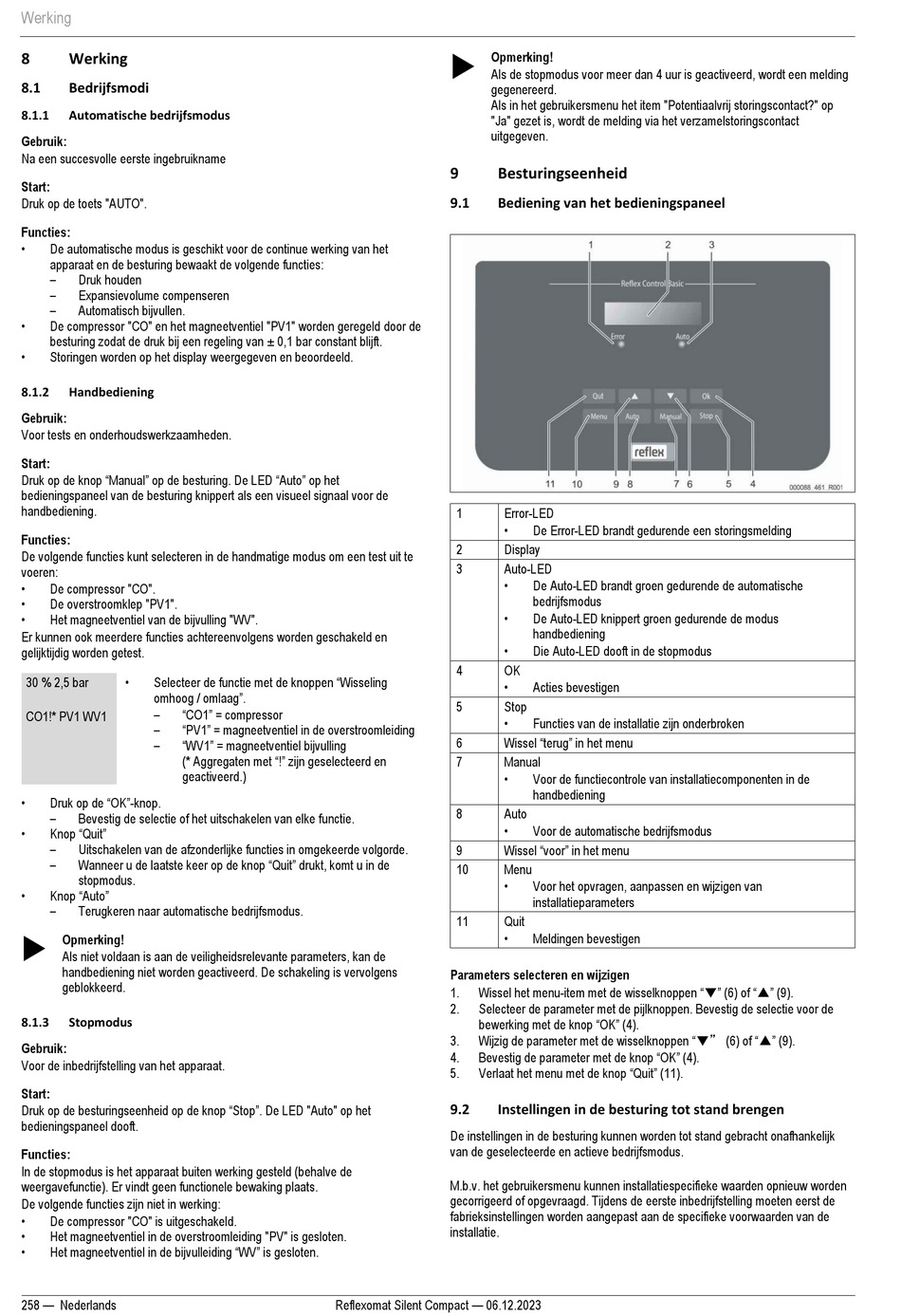

Werking
8
Werking
8.1
Bedrijfsmodi
8.1.1
Automatische bedrijfsmodus
Gebruik:
Na een succesvolle eerste ingebruikname
Start:
Druk op de toets "AUTO".
Functies:
•
De automatische modus is geschikt voor de continue werking van het
apparaat en de besturing bewaakt de volgende functies:
–
Druk houden
–
Expansievolume compenseren
–
Automatisch bijvullen.
•
De compressor "CO" en het magneetventiel "PV1" worden geregeld door de
besturing zodat de druk bij een regeling van ± 0,1 bar constant blijft.
•
Storingen worden op het display weergegeven en beoordeeld.
8.1.2
Handbediening
Gebruik:
Voor tests en onderhoudswerkzaamheden.
Start:
Druk op de knop "Manual" op de besturing. De LED "Auto" op het
bedieningspaneel van de besturing knippert als een visueel signaal voor de
handbediening.
Functies:
De volgende functies kunt selecteren in de handmatige modus om een test uit te
voeren:
•
De compressor "CO".
•
De overstroomklep "PV1".
•
Het magneetventiel van de bijvulling "WV".
Er kunnen ook meerdere functies achtereenvolgens worden geschakeld en
gelijktijdig worden getest.
•
Selecteer de functie met de knoppen "Wisseling
30 % 2,5 bar
omhoog / omlaag".
–
"CO1" = compressor
CO1!* PV1 WV1
–
"PV1" = magneetventiel in de overstroomleiding
–
"WV1" = magneetventiel bijvulling
(* Aggregaten met "!" zijn geselecteerd en
geactiveerd.)
•
Druk op de "OK"-knop.
–
Bevestig de selectie of het uitschakelen van elke functie.
•
Knop "Quit"
–
Uitschakelen van de afzonderlijke functies in omgekeerde volgorde.
–
Wanneer u de laatste keer op de knop "Quit" drukt, komt u in de
stopmodus.
•
Knop "Auto"
–
Terugkeren naar automatische bedrijfsmodus.
Opmerking!
Als niet voldaan is aan de veiligheidsrelevante parameters, kan de
handbediening niet worden geactiveerd. De schakeling is vervolgens
geblokkeerd.
8.1.3
Stopmodus
Gebruik:
Voor de inbedrijfstelling van het apparaat.
Start:
Druk op de besturingseenheid op de knop "Stop". De LED "Auto" op het
bedieningspaneel dooft.
Functies:
In de stopmodus is het apparaat buiten werking gesteld (behalve de
weergavefunctie). Er vindt geen functionele bewaking plaats.
De volgende functies zijn niet in werking:
•
De compressor "CO" is uitgeschakeld.
•
Het magneetventiel in de overstroomleiding "PV" is gesloten.
•
Het magneetventiel in de bijvulleiding "WV" is gesloten.
258 — Nederlands
Opmerking!
Als de stopmodus voor meer dan 4 uur is geactiveerd, wordt een melding
gegenereerd.
Als in het gebruikersmenu het item "Potentiaalvrij storingscontact?" op
"Ja" gezet is, wordt de melding via het verzamelstoringscontact
uitgegeven.
9
Besturingseenheid
9.1
Bediening van het bedieningspaneel
1
Error-LED
•
2
Display
3
Auto-LED
•
•
•
4
OK
•
5
Stop
•
Wissel "terug" in het menu
6
7
Manual
•
8
Auto
•
Wissel "voor" in het menu
9
10
Menu
•
11
Quit
•
Parameters selecteren en wijzigen
Wissel het menu-item met de wisselknoppen "▼" (6) of "▲" (9).
1.
2.
Selecteer de parameter met de pijlknoppen. Bevestig de selectie voor de
bewerking met de knop "OK" (4).
Wijzig de parameter met de wisselknoppen "▼" (6) of "▲" (9).
3.
Bevestig de parameter met de knop "OK" (4).
4.
Verlaat het menu met de knop "Quit" (11).
5.
9.2
Instellingen in de besturing tot stand brengen
De instellingen in de besturing kunnen worden tot stand gebracht onafhankelijk
van de geselecteerde en actieve bedrijfsmodus.
M.b.v. het gebruikersmenu kunnen installatiespecifieke waarden opnieuw worden
gecorrigeerd of opgevraagd. Tijdens de eerste inbedrijfstelling moeten eerst de
fabrieksinstellingen worden aangepast aan de specifieke voorwaarden van de
installatie.
Reflexomat Silent Compact — 06.12.2023
De Error-LED brandt gedurende een storingsmelding
De Auto-LED brandt groen gedurende de automatische
bedrijfsmodus
De Auto-LED knippert groen gedurende de modus
handbediening
Die Auto-LED dooft in de stopmodus
Acties bevestigen
Functies van de installatie zijn onderbroken
Voor de functiecontrole van installatiecomponenten in de
handbediening
Voor de automatische bedrijfsmodus
Voor het opvragen, aanpassen en wijzigen van
installatieparameters
Meldingen bevestigen
