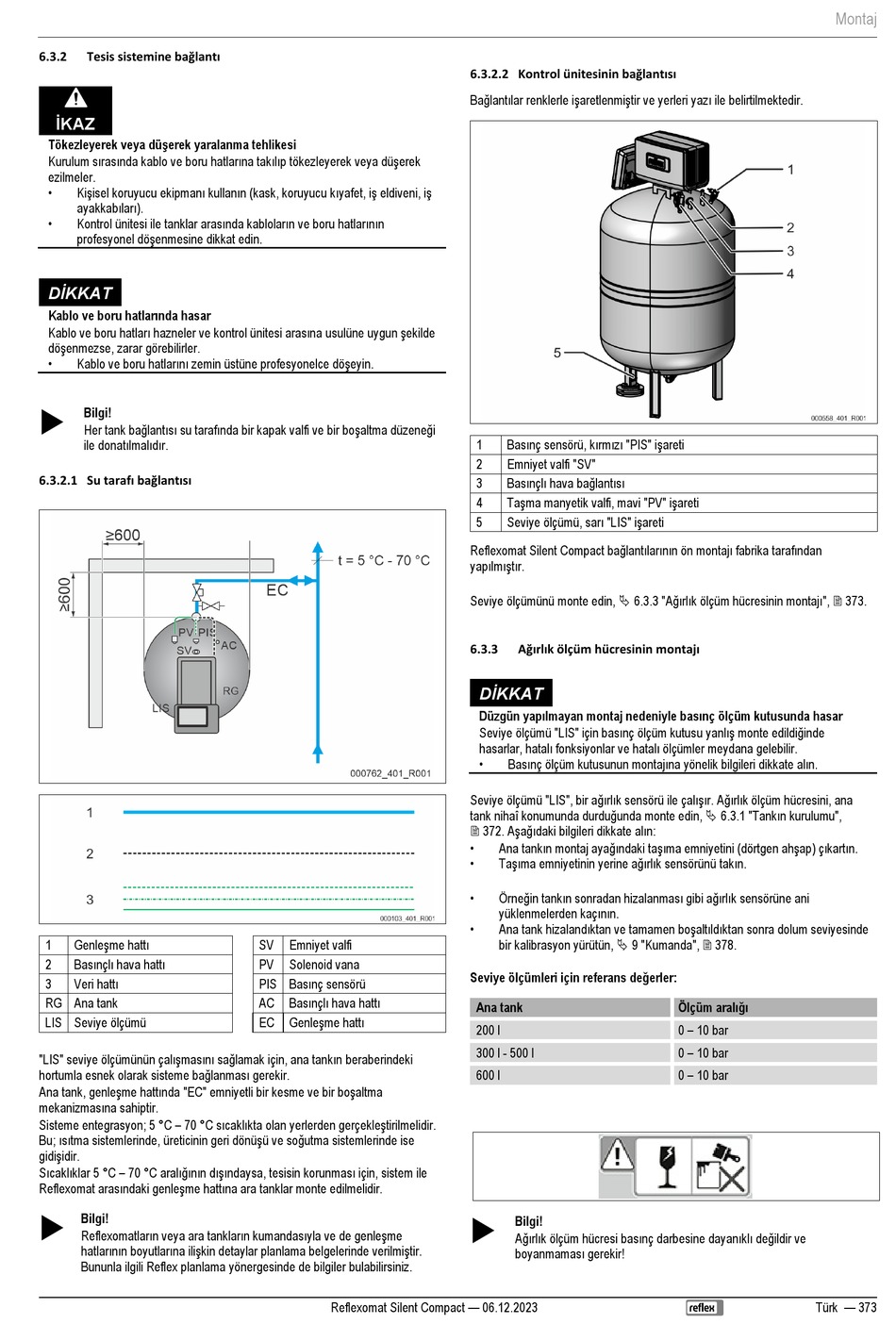

Tesis sistemine bağlantı
6.3.2
İKAZ
Tökezleyerek veya düşerek yaralanma tehlikesi
Kurulum sırasında kablo ve boru hatlarına takılıp tökezleyerek veya düşerek
ezilmeler.
•
Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni, iş
ayakkabıları).
•
Kontrol ünitesi ile tanklar arasında kabloların ve boru hatlarının
profesyonel döşenmesine dikkat edin.
DİKKAT
Kablo ve boru hatlarında hasar
Kablo ve boru hatları hazneler ve kontrol ünitesi arasına usulüne uygun şekilde
döşenmezse, zarar görebilirler.
•
Kablo ve boru hatlarını zemin üstüne profesyonelce döşeyin.
Bilgi!
Her tank bağlantısı su tarafında bir kapak valfi ve bir boşaltma düzeneği
ile donatılmalıdır.
6.3.2.1 Su tarafı bağlantısı
Genleşme hattı
1
Basınçlı hava hattı
2
Veri hattı
3
RG Ana tank
LIS Seviye ölçümü
"LIS" seviye ölçümünün çalışmasını sağlamak için, ana tankın beraberindeki
hortumla esnek olarak sisteme bağlanması gerekir.
Ana tank, genleşme hattında "EC" emniyetli bir kesme ve bir boşaltma
mekanizmasına sahiptir.
Sisteme entegrasyon; 5 °C – 70 °C sıcaklıkta olan yerlerden gerçekleştirilmelidir.
Bu; ısıtma sistemlerinde, üreticinin geri dönüşü ve soğutma sistemlerinde ise
gidişidir.
Sıcaklıklar 5 °C – 70 °C aralığının dışındaysa, tesisin korunması için, sistem ile
Reflexomat arasındaki genleşme hattına ara tanklar monte edilmelidir.
Bilgi!
Reflexomatların veya ara tankların kumandasıyla ve de genleşme
hatlarının boyutlarına ilişkin detaylar planlama belgelerinde verilmiştir.
Bununla ilgili Reflex planlama yönergesinde de bilgiler bulabilirsiniz.
SV
Emniyet valfi
PV
Solenoid vana
PIS Basınç sensörü
Basınçlı hava hattı
AC
Genleşme hattı
EC
Reflexomat Silent Compact — 06.12.2023
6.3.2.2 Kontrol ünitesinin bağlantısı
Bağlantılar renklerle işaretlenmiştir ve yerleri yazı ile belirtilmektedir.
Basınç sensörü, kırmızı "PIS" işareti
1
2
Emniyet valfi "SV"
Basınçlı hava bağlantısı
3
Taşma manyetik valfi, mavi "PV" işareti
4
Seviye ölçümü, sarı "LIS" işareti
5
Reflexomat Silent Compact bağlantılarının ön montajı fabrika tarafından
yapılmıştır.
Seviye ölçümünü monte edin, 6.3.3 "Ağırlık ölçüm hücresinin montajı", 373.
Ağırlık ölçüm hücresinin montajı
6.3.3
DİKKAT
Düzgün yapılmayan montaj nedeniyle basınç ölçüm kutusunda hasar
Seviye ölçümü "LIS" için basınç ölçüm kutusu yanlış monte edildiğinde
hasarlar, hatalı fonksiyonlar ve hatalı ölçümler meydana gelebilir.
•
Basınç ölçüm kutusunun montajına yönelik bilgileri dikkate alın.
Seviye ölçümü "LIS", bir ağırlık sensörü ile çalışır. Ağırlık ölçüm hücresini, ana
tank nihaî konumunda durduğunda monte edin, 6.3.1 "Tankın kurulumu",
372. Aşağıdaki bilgileri dikkate alın:
•
Ana tankın montaj ayağındaki taşıma emniyetini (dörtgen ahşap) çıkartın.
•
Taşıma emniyetinin yerine ağırlık sensörünü takın.
•
Örneğin tankın sonradan hizalanması gibi ağırlık sensörüne ani
yüklenmelerden kaçının.
•
Ana tank hizalandıktan ve tamamen boşaltıldıktan sonra dolum seviyesinde
bir kalibrasyon yürütün, 9 "Kumanda", 378.
Seviye ölçümleri için referans değerler:
Ana tank
200 l
300 l - 500 l
600 l
Bilgi!
Ağırlık ölçüm hücresi basınç darbesine dayanıklı değildir ve
boyanmaması gerekir!
Montaj
Ölçüm aralığı
0 – 10 bar
0 – 10 bar
0 – 10 bar
Türk — 373
