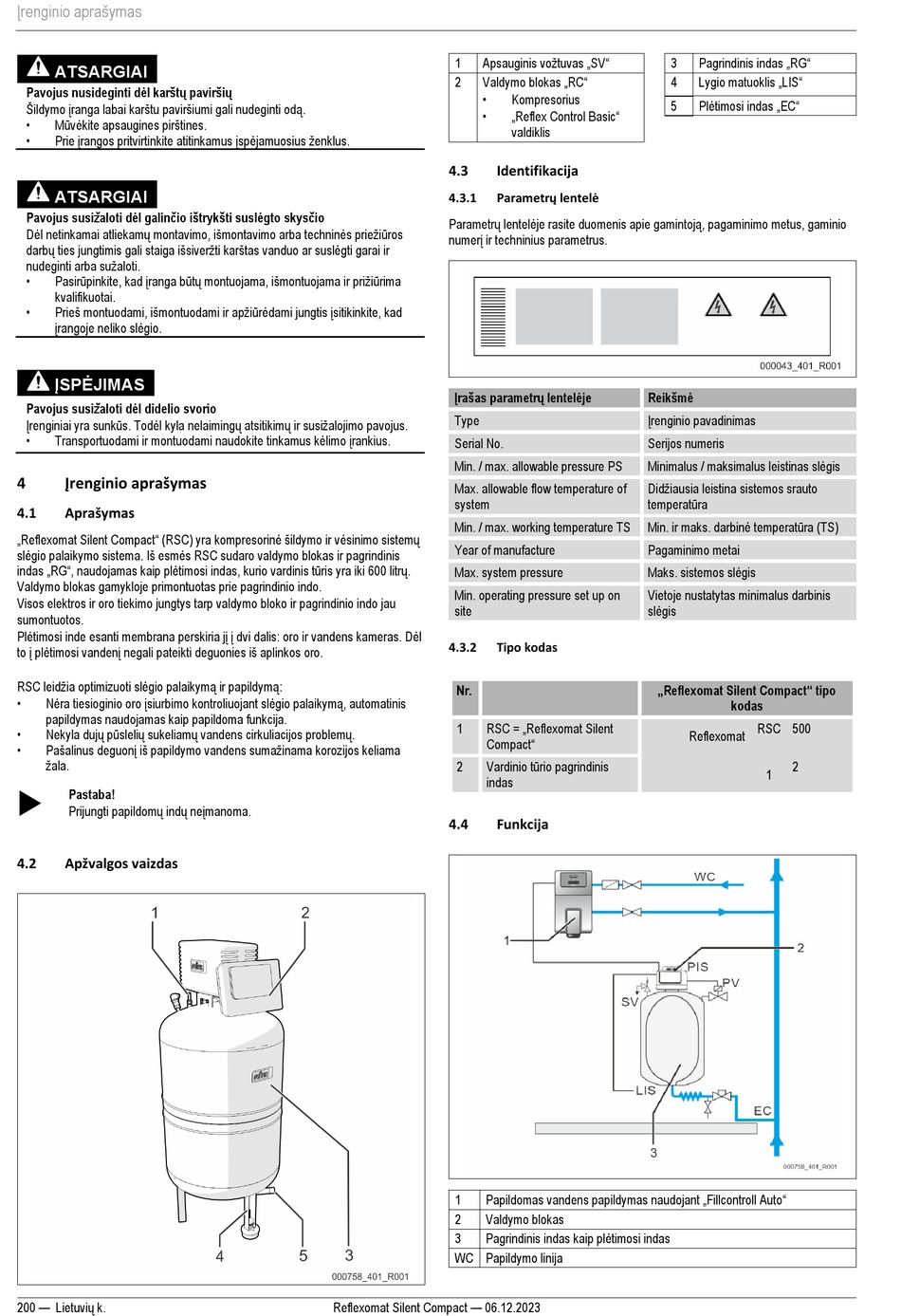

Įrenginio aprašymas
ATSARGIAI
Pavojus nusideginti dėl karštų paviršių
Šildymo įranga labai karštu paviršiumi gali nudeginti odą.
•
Mūvėkite apsaugines pirštines.
•
Prie įrangos pritvirtinkite atitinkamus įspėjamuosius ženklus.
ATSARGIAI
Pavojus susižaloti dėl galinčio ištrykšti suslėgto skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės priežiūros
darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar suslėgti garai ir
nudeginti arba sužaloti.
•
Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir prižiūrima
kvalifikuotai.
•
Prieš montuodami, išmontuodami ir apžiūrėdami jungtis įsitikinkite, kad
įrangoje neliko slėgio.
ĮSPĖJIMAS
Pavojus susižaloti dėl didelio svorio
Įrenginiai yra sunkūs. Todėl kyla nelaimingų atsitikimų ir susižalojimo pavojus.
•
Transportuodami ir montuodami naudokite tinkamus kėlimo įrankius.
Įrenginio aprašymas
4
Aprašymas
4.1
„Reflexomat Silent Compact" (RSC) yra kompresorinė šildymo ir vėsinimo sistemų
slėgio palaikymo sistema. Iš esmės RSC sudaro valdymo blokas ir pagrindinis
indas „RG", naudojamas kaip plėtimosi indas, kurio vardinis tūris yra iki 600 litrų.
Valdymo blokas gamykloje primontuotas prie pagrindinio indo.
Visos elektros ir oro tiekimo jungtys tarp valdymo bloko ir pagrindinio indo jau
sumontuotos.
Plėtimosi inde esanti membrana perskiria jį į dvi dalis: oro ir vandens kameras. Dėl
to į plėtimosi vandenį negali pateikti deguonies iš aplinkos oro.
RSC leidžia optimizuoti slėgio palaikymą ir papildymą:
•
Nėra tiesioginio oro įsiurbimo kontroliuojant slėgio palaikymą, automatinis
papildymas naudojamas kaip papildoma funkcija.
•
Nekyla dujų pūslelių sukeliamų vandens cirkuliacijos problemų.
•
Pašalinus deguonį iš papildymo vandens sumažinama korozijos keliama
žala.
Pastaba!
Prijungti papildomų indų neįmanoma.
Apžvalgos vaizdas
4.2
200 — Lietuvių k.
Apsauginis vožtuvas „SV"
1
Valdymo blokas „RC"
2
•
•
4.3
Identifikacija
Parametrų lentelė
4.3.1
Parametrų lentelėje rasite duomenis apie gamintoją, pagaminimo metus, gaminio
numerį ir techninius parametrus.
Įrašas parametrų lentelėje
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Tipo kodas
Nr.
RSC = „Reflexomat Silent
1
Compact"
Vardinio tūrio pagrindinis
2
indas
4.4
Funkcija
Papildomas vandens papildymas naudojant „Fillcontroll Auto"
1
2
Valdymo blokas
Pagrindinis indas kaip plėtimosi indas
3
WC Papildymo linija
Reflexomat Silent Compact — 06.12.2023
3
4
Kompresorius
5
„Reflex Control Basic"
valdiklis
Reikšmė
Įrenginio pavadinimas
Serijos numeris
Minimalus / maksimalus leistinas slėgis
Didžiausia leistina sistemos srauto
temperatūra
Min. ir maks. darbinė temperatūra (TS)
Pagaminimo metai
Maks. sistemos slėgis
Vietoje nustatytas minimalus darbinis
slėgis
„Reflexomat Silent Compact" tipo
Pagrindinis indas „RG"
Lygio matuoklis „LIS"
Plėtimosi indas „EC"
kodas
RSC 500
Reflexomat
2
1
