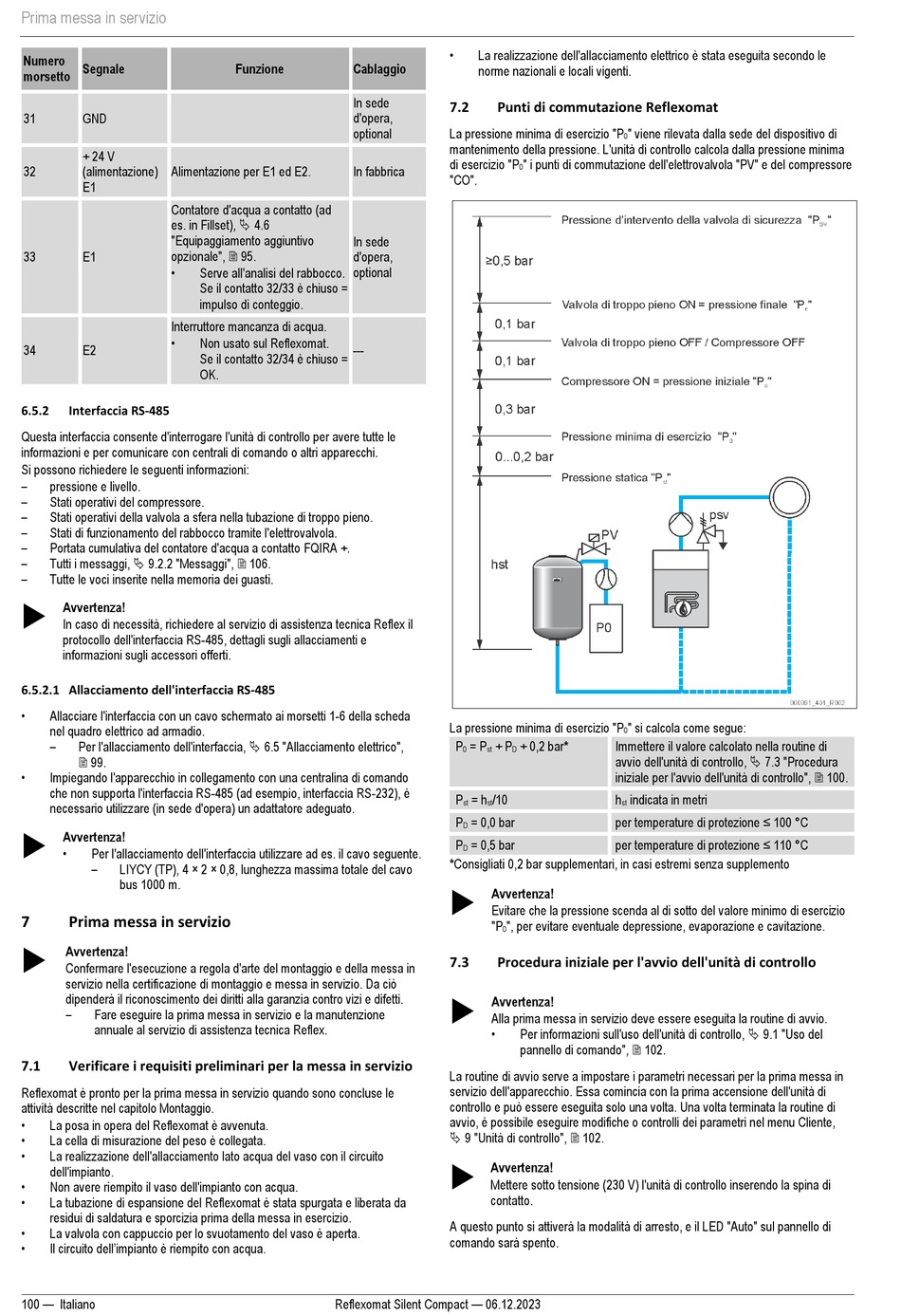

Prima messa in servizio
Numero
Segnale
morsetto
31
GND
+ 24 V
32
(alimentazione)
Alimentazione per E1 ed E2.
E1
Contatore d'acqua a contatto (ad
es. in Fillset), 4.6
"Equipaggiamento aggiuntivo
opzionale", 95.
33
E1
•
Interruttore mancanza di acqua.
•
34
E2
6.5.2
Interfaccia RS-485
Questa interfaccia consente d'interrogare l'unità di controllo per avere tutte le
informazioni e per comunicare con centrali di comando o altri apparecchi.
Si possono richiedere le seguenti informazioni:
–
pressione e livello.
–
Stati operativi del compressore.
–
Stati operativi della valvola a sfera nella tubazione di troppo pieno.
–
Stati di funzionamento del rabbocco tramite l'elettrovalvola.
–
Portata cumulativa del contatore d'acqua a contatto FQIRA +.
–
Tutti i messaggi, 9.2.2 "Messaggi", 106.
–
Tutte le voci inserite nella memoria dei guasti.
Avvertenza!
In caso di necessità, richiedere al servizio di assistenza tecnica Reflex il
protocollo dell'interfaccia RS-485, dettagli sugli allacciamenti e
informazioni sugli accessori offerti.
6.5.2.1 Allacciamento dell'interfaccia RS-485
•
Allacciare l'interfaccia con un cavo schermato ai morsetti 1-6 della scheda
nel quadro elettrico ad armadio.
–
Per l'allacciamento dell'interfaccia, 6.5 "Allacciamento elettrico",
99.
•
Impiegando l'apparecchio in collegamento con una centralina di comando
che non supporta l'interfaccia RS-485 (ad esempio, interfaccia RS-232), è
necessario utilizzare (in sede d'opera) un adattatore adeguato.
Avvertenza!
•
Per l'allacciamento dell'interfaccia utilizzare ad es. il cavo seguente.
–
LIYCY (TP), 4 × 2 × 0,8, lunghezza massima totale del cavo
bus 1000 m.
7
Prima messa in servizio
Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio e messa in servizio. Da ciò
dipenderà il riconoscimento dei diritti alla garanzia contro vizi e difetti.
–
Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
7.1
Verificare i requisiti preliminari per la messa in servizio
Reflexomat è pronto per la prima messa in servizio quando sono concluse le
attività descritte nel capitolo Montaggio.
•
La posa in opera del Reflexomat è avvenuta.
•
La cella di misurazione del peso è collegata.
•
La realizzazione dell'allacciamento lato acqua del vaso con il circuito
dell'impianto.
•
Non avere riempito il vaso dell'impianto con acqua.
•
La tubazione di espansione del Reflexomat è stata spurgata e liberata da
residui di saldatura e sporcizia prima della messa in esercizio.
•
La valvola con cappuccio per lo svuotamento del vaso è aperta.
•
Il circuito dell'impianto è riempito con acqua.
100 — Italiano
Funzione
Cablaggio
In sede
d'opera,
optional
In fabbrica
In sede
d'opera,
Serve all'analisi del rabbocco.
optional
Se il contatto 32/33 è chiuso =
impulso di conteggio.
Non usato sul Reflexomat.
---
Se il contatto 32/34 è chiuso =
OK.
Reflexomat Silent Compact — 06.12.2023
•
La realizzazione dell'allacciamento elettrico è stata eseguita secondo le
norme nazionali e locali vigenti.
7.2
Punti di commutazione Reflexomat
La pressione minima di esercizio "P
mantenimento della pressione. L'unità di controllo calcola dalla pressione minima
di esercizio "P
" i punti di commutazione dell'elettrovalvola "PV" e del compressore
0
"CO".
La pressione minima di esercizio "P
P
= P
+ P
+ 0,2 bar*
Immettere il valore calcolato nella routine di
0
st
D
avvio dell'unità di controllo, 7.3 "Procedura
iniziale per l'avvio dell'unità di controllo", 100.
P
= h
/10
h
st
st
per temperature di protezione ≤ 100 °C
P
= 0,0 bar
D
per temperature di protezione ≤ 110 °C
P
= 0,5 bar
D
*Consigliati 0,2 bar supplementari, in casi estremi senza supplemento
Avvertenza!
Evitare che la pressione scenda al di sotto del valore minimo di esercizio
"P
", per evitare eventuale depressione, evaporazione e cavitazione.
0
7.3
Procedura iniziale per l'avvio dell'unità di controllo
Avvertenza!
Alla prima messa in servizio deve essere eseguita la routine di avvio.
•
Per informazioni sull'uso dell'unità di controllo, 9.1 "Uso del
pannello di comando", 102.
La routine di avvio serve a impostare i parametri necessari per la prima messa in
servizio dell'apparecchio. Essa comincia con la prima accensione dell'unità di
controllo e può essere eseguita solo una volta. Una volta terminata la routine di
avvio, è possibile eseguire modifiche o controlli dei parametri nel menu Cliente,
9 "Unità di controllo", 102.
Avvertenza!
Mettere sotto tensione (230 V) l'unità di controllo inserendo la spina di
contatto.
A questo punto si attiverà la modalità di arresto, e il LED "Auto" sul pannello di
comando sarà spento.
" viene rilevata dalla sede del dispositivo di
0
" si calcola come segue:
0
indicata in metri
st
