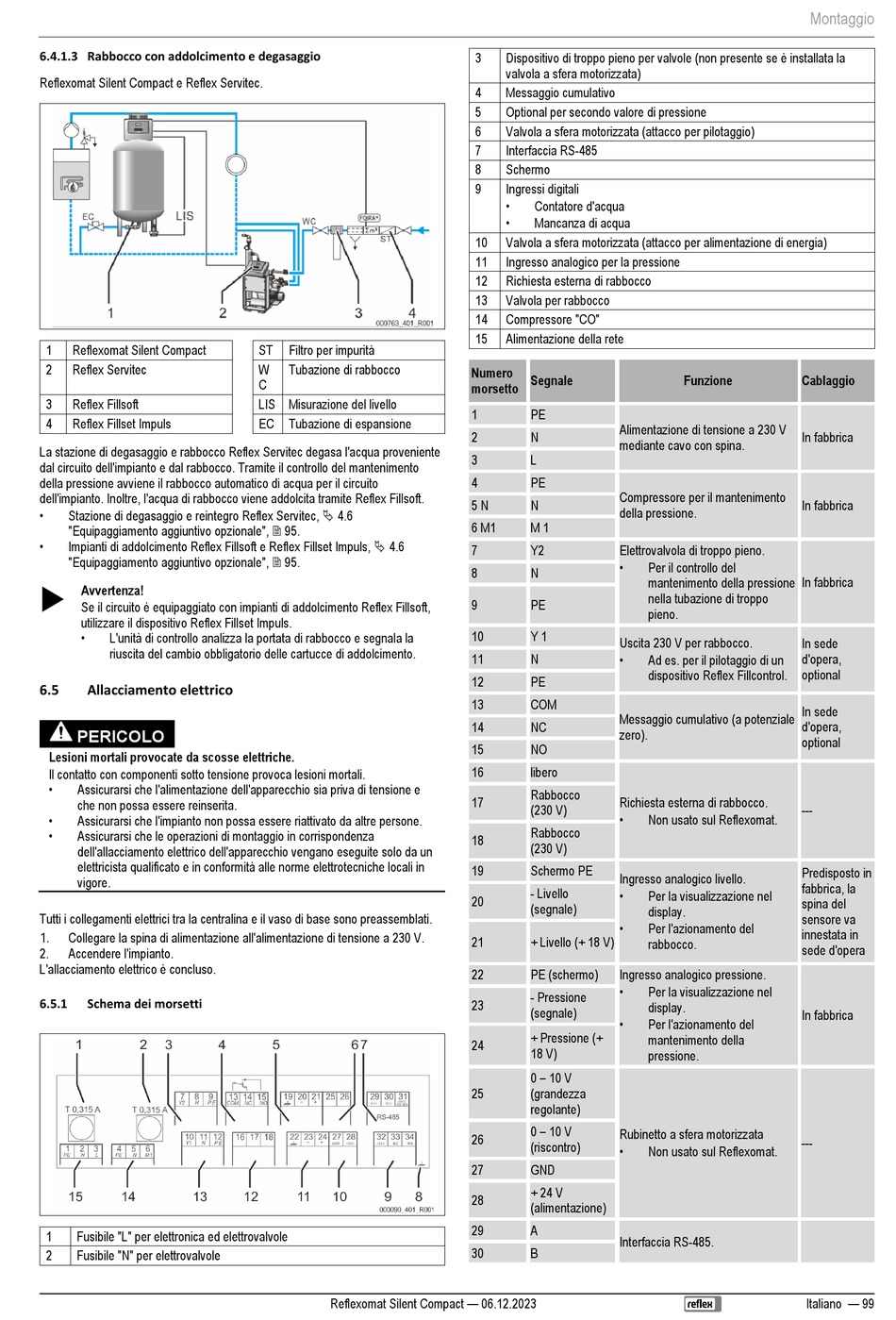

6.4.1.3 Rabbocco con addolcimento e degasaggio
Reflexomat Silent Compact e Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
La stazione di degasaggio e rabbocco Reflex Servitec degasa l'acqua proveniente
dal circuito dell'impianto e dal rabbocco. Tramite il controllo del mantenimento
della pressione avviene il rabbocco automatico di acqua per il circuito
dell'impianto. Inoltre, l'acqua di rabbocco viene addolcita tramite Reflex Fillsoft.
•
Stazione di degasaggio e reintegro Reflex Servitec, 4.6
"Equipaggiamento aggiuntivo opzionale", 95.
•
Impianti di addolcimento Reflex Fillsoft e Reflex Fillset Impuls, 4.6
"Equipaggiamento aggiuntivo opzionale", 95.
Avvertenza!
Se il circuito è equipaggiato con impianti di addolcimento Reflex Fillsoft,
utilizzare il dispositivo Reflex Fillset Impuls.
•
L'unità di controllo analizza la portata di rabbocco e segnala la
riuscita del cambio obbligatorio delle cartucce di addolcimento.
6.5
Allacciamento elettrico
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'alimentazione dell'apparecchio sia priva di tensione e
che non possa essere reinserita.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità alle norme elettrotecniche locali in
vigore.
Tutti i collegamenti elettrici tra la centralina e il vaso di base sono preassemblati.
Collegare la spina di alimentazione all'alimentazione di tensione a 230 V.
1.
2.
Accendere l'impianto.
L'allacciamento elettrico è concluso.
6.5.1
Schema dei morsetti
1
Fusibile "L" per elettronica ed elettrovalvole
2
Fusibile "N" per elettrovalvole
ST
Filtro per impurità
W
Tubazione di rabbocco
C
LIS Misurazione del livello
EC
Tubazione di espansione
Reflexomat Silent Compact — 06.12.2023
3
Dispositivo di troppo pieno per valvole (non presente se è installata la
valvola a sfera motorizzata)
4
Messaggio cumulativo
5
Optional per secondo valore di pressione
6
Valvola a sfera motorizzata (attacco per pilotaggio)
7
Interfaccia RS-485
8
Schermo
9
Ingressi digitali
•
Contatore d'acqua
•
Mancanza di acqua
10
Valvola a sfera motorizzata (attacco per alimentazione di energia)
11
Ingresso analogico per la pressione
12
Richiesta esterna di rabbocco
13
Valvola per rabbocco
14
Compressore "CO"
15
Alimentazione della rete
Numero
Segnale
morsetto
1
PE
Alimentazione di tensione a 230 V
2
N
mediante cavo con spina.
3
L
4
PE
Compressore per il mantenimento
5 N
N
della pressione.
6 M1
M 1
7
Y2
Elettrovalvola di troppo pieno.
•
8
N
9
PE
10
Y 1
Uscita 230 V per rabbocco.
•
11
N
12
PE
13
COM
Messaggio cumulativo (a potenziale
14
NC
zero).
15
NO
16
libero
Rabbocco
17
Richiesta esterna di rabbocco.
(230 V)
•
Rabbocco
18
(230 V)
19
Schermo PE
Ingresso analogico livello.
•
- Livello
20
(segnale)
•
21
+ Livello (+ 18 V)
22
PE (schermo)
Ingresso analogico pressione.
•
- Pressione
23
(segnale)
•
+ Pressione (+
24
18 V)
0 – 10 V
25
(grandezza
regolante)
0 – 10 V
Rubinetto a sfera motorizzata
26
(riscontro)
•
27
GND
+ 24 V
28
(alimentazione)
29
A
Interfaccia RS-485.
30
B
Montaggio
Funzione
Cablaggio
In fabbrica
In fabbrica
Per il controllo del
In fabbrica
mantenimento della pressione
nella tubazione di troppo
pieno.
In sede
d'opera,
Ad es. per il pilotaggio di un
dispositivo Reflex Fillcontrol.
optional
In sede
d'opera,
optional
---
Non usato sul Reflexomat.
Predisposto in
fabbrica, la
Per la visualizzazione nel
spina del
display.
sensore va
Per l'azionamento del
innestata in
rabbocco.
sede d'opera
Per la visualizzazione nel
display.
In fabbrica
Per l'azionamento del
mantenimento della
pressione.
---
Non usato sul Reflexomat.
Italiano — 99
