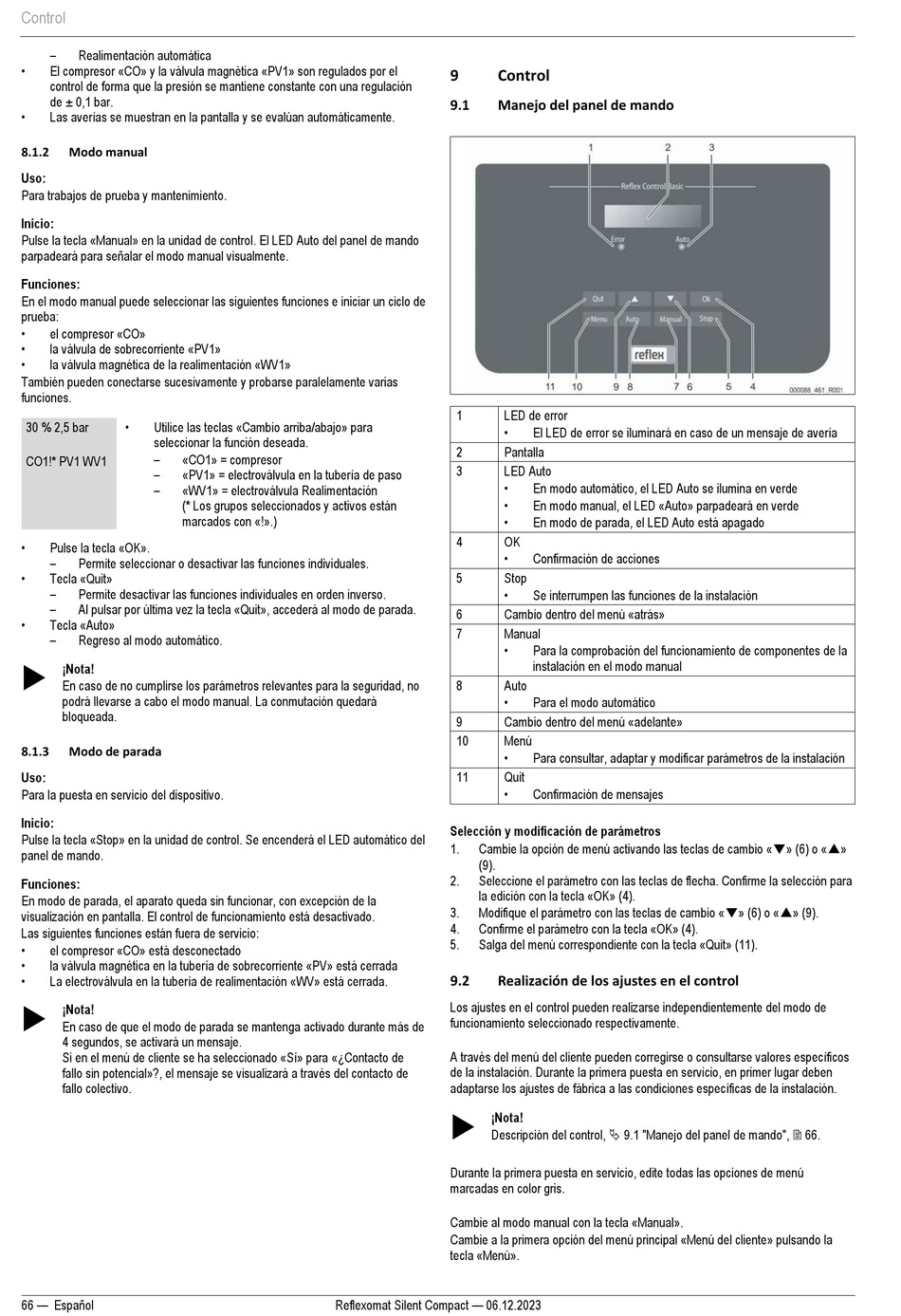

Control
–
Realimentación automática
•
El compresor «CO» y la válvula magnética «PV1» son regulados por el
control de forma que la presión se mantiene constante con una regulación
de ± 0,1 bar.
•
Las averías se muestran en la pantalla y se evalúan automáticamente.
8.1.2
Modo manual
Uso:
Para trabajos de prueba y mantenimiento.
Inicio:
Pulse la tecla «Manual» en la unidad de control. El LED Auto del panel de mando
parpadeará para señalar el modo manual visualmente.
Funciones:
En el modo manual puede seleccionar las siguientes funciones e iniciar un ciclo de
prueba:
•
el compresor «CO»
•
la válvula de sobrecorriente «PV1»
•
la válvula magnética de la realimentación «WV1»
También pueden conectarse sucesivamente y probarse paralelamente varias
funciones.
•
30 % 2,5 bar
Utilice las teclas «Cambio arriba/abajo» para
seleccionar la función deseada.
–
«CO1» = compresor
CO1!* PV1 WV1
–
«PV1» = electroválvula en la tubería de paso
–
«WV1» = electroválvula Realimentación
(* Los grupos seleccionados y activos están
marcados con «!».)
•
Pulse la tecla «OK».
–
Permite seleccionar o desactivar las funciones individuales.
•
Tecla «Quit»
–
Permite desactivar las funciones individuales en orden inverso.
–
Al pulsar por última vez la tecla «Quit», accederá al modo de parada.
•
Tecla «Auto»
–
Regreso al modo automático.
¡Nota!
En caso de no cumplirse los parámetros relevantes para la seguridad, no
podrá llevarse a cabo el modo manual. La conmutación quedará
bloqueada.
8.1.3
Modo de parada
Uso:
Para la puesta en servicio del dispositivo.
Inicio:
Pulse la tecla «Stop» en la unidad de control. Se encenderá el LED automático del
panel de mando.
Funciones:
En modo de parada, el aparato queda sin funcionar, con excepción de la
visualización en pantalla. El control de funcionamiento está desactivado.
Las siguientes funciones están fuera de servicio:
•
el compresor «CO» está desconectado
•
la válvula magnética en la tubería de sobrecorriente «PV» está cerrada
•
La electroválvula en la tubería de realimentación «WV» está cerrada.
¡Nota!
En caso de que el modo de parada se mantenga activado durante más de
4 segundos, se activará un mensaje.
Si en el menú de cliente se ha seleccionado «Sí» para «¿Contacto de
fallo sin potencial»?, el mensaje se visualizará a través del contacto de
fallo colectivo.
66 — Español
9
Control
9.1
Manejo del panel de mando
1
LED de error
•
2
Pantalla
3
LED Auto
•
•
•
4
OK
•
5
Stop
•
6
Cambio dentro del menú «atrás»
7
Manual
•
8
Auto
•
9
Cambio dentro del menú «adelante»
10
Menú
•
11
Quit
•
Selección y modificación de parámetros
1.
Cambie la opción de menú activando las teclas de cambio «▼» (6) o «▲»
(9).
2.
Seleccione el parámetro con las teclas de flecha. Confirme la selección para
la edición con la tecla «OK» (4).
3.
Modifique el parámetro con las teclas de cambio «▼» (6) o «▲» (9).
4.
Confirme el parámetro con la tecla «OK» (4).
5.
Salga del menú correspondiente con la tecla «Quit» (11).
9.2
Realización de los ajustes en el control
Los ajustes en el control pueden realizarse independientemente del modo de
funcionamiento seleccionado respectivamente.
A través del menú del cliente pueden corregirse o consultarse valores específicos
de la instalación. Durante la primera puesta en servicio, en primer lugar deben
adaptarse los ajustes de fábrica a las condiciones específicas de la instalación.
¡Nota!
Descripción del control, 9.1 "Manejo del panel de mando", 66.
Durante la primera puesta en servicio, edite todas las opciones de menú
marcadas en color gris.
Cambie al modo manual con la tecla «Manual».
Cambie a la primera opción del menú principal «Menú del cliente» pulsando la
tecla «Menú».
Reflexomat Silent Compact — 06.12.2023
El LED de error se iluminará en caso de un mensaje de avería
En modo automático, el LED Auto se ilumina en verde
En modo manual, el LED «Auto» parpadeará en verde
En modo de parada, el LED Auto está apagado
Confirmación de acciones
Se interrumpen las funciones de la instalación
Para la comprobación del funcionamiento de componentes de la
instalación en el modo manual
Para el modo automático
Para consultar, adaptar y modificar parámetros de la instalación
Confirmación de mensajes
