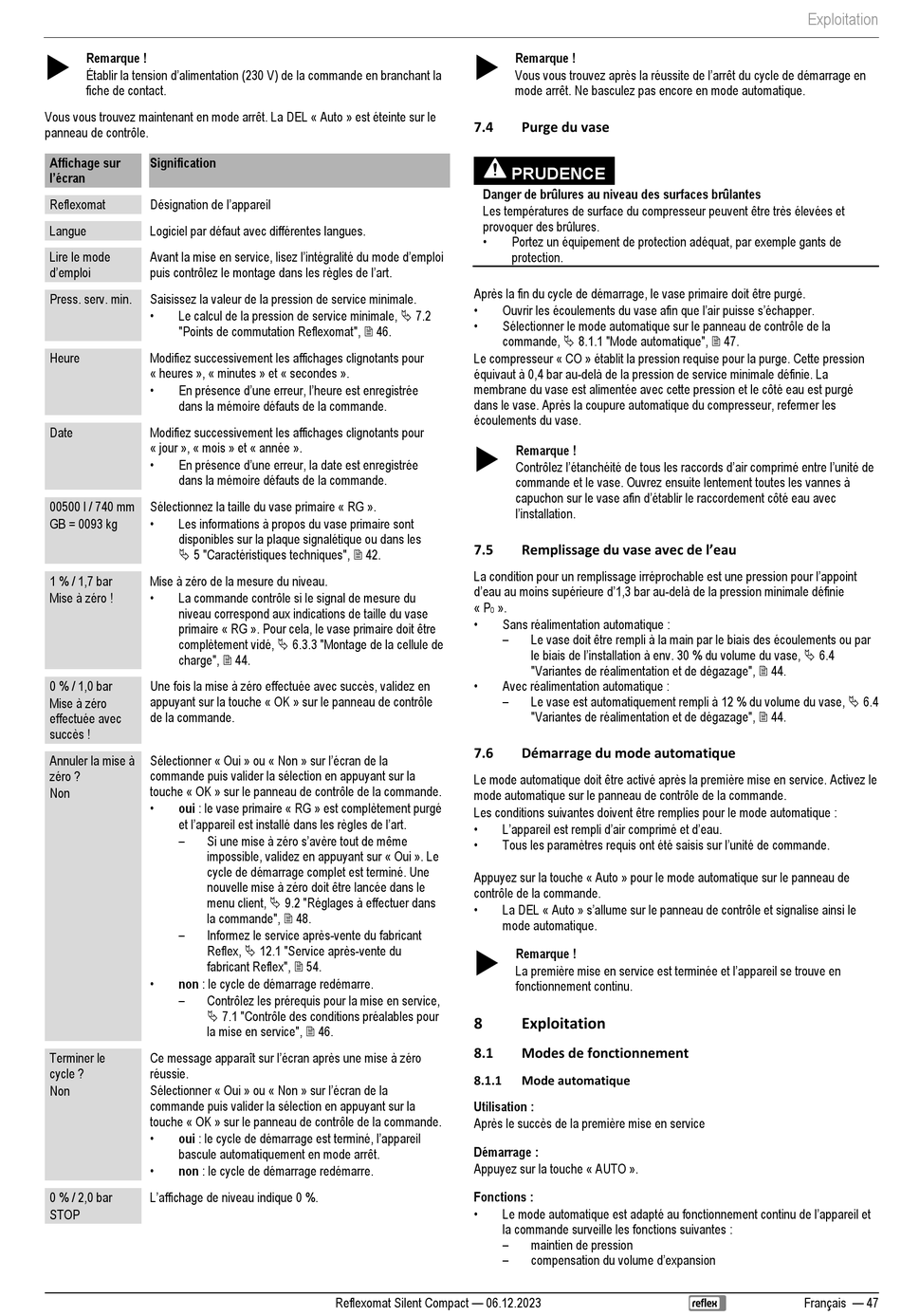

Remarque !
Établir la tension d'alimentation (230 V) de la commande en branchant la
fiche de contact.
Vous vous trouvez maintenant en mode arrêt. La DEL « Auto » est éteinte sur le
panneau de contrôle.
Affichage sur
Signification
l'écran
Désignation de l'appareil
Reflexomat
Langue
Logiciel par défaut avec différentes langues.
Avant la mise en service, lisez l'intégralité du mode d'emploi
Lire le mode
d'emploi
puis contrôlez le montage dans les règles de l'art.
Press. serv. min.
Saisissez la valeur de la pression de service minimale.
•
Le calcul de la pression de service minimale, 7.2
"Points de commutation Reflexomat", 46.
Heure
Modifiez successivement les affichages clignotants pour
« heures », « minutes » et « secondes ».
•
En présence d'une erreur, l'heure est enregistrée
dans la mémoire défauts de la commande.
Date
Modifiez successivement les affichages clignotants pour
« jour », « mois » et « année ».
•
En présence d'une erreur, la date est enregistrée
dans la mémoire défauts de la commande.
00500 l / 740 mm
Sélectionnez la taille du vase primaire « RG ».
•
Les informations à propos du vase primaire sont
GB = 0093 kg
disponibles sur la plaque signalétique ou dans les
5 "Caractéristiques techniques", 42.
1 % / 1,7 bar
Mise à zéro de la mesure du niveau.
•
Mise à zéro !
La commande contrôle si le signal de mesure du
niveau correspond aux indications de taille du vase
primaire « RG ». Pour cela, le vase primaire doit être
complètement vidé, 6.3.3 "Montage de la cellule de
charge", 44.
0 % / 1,0 bar
Une fois la mise à zéro effectuée avec succès, validez en
appuyant sur la touche « OK » sur le panneau de contrôle
Mise à zéro
de la commande.
effectuée avec
succès !
Sélectionner « Oui » ou « Non » sur l'écran de la
Annuler la mise à
commande puis valider la sélection en appuyant sur la
zéro ?
touche « OK » sur le panneau de contrôle de la commande.
Non
•
oui : le vase primaire « RG » est complètement purgé
et l'appareil est installé dans les règles de l'art.
–
Si une mise à zéro s'avère tout de même
impossible, validez en appuyant sur « Oui ». Le
cycle de démarrage complet est terminé. Une
nouvelle mise à zéro doit être lancée dans le
menu client, 9.2 "Réglages à effectuer dans
la commande", 48.
–
Informez le service après-vente du fabricant
Reflex, 12.1 "Service après-vente du
fabricant Reflex", 54.
•
non : le cycle de démarrage redémarre.
–
Contrôlez les prérequis pour la mise en service,
7.1 "Contrôle des conditions préalables pour
la mise en service", 46.
Ce message apparaît sur l'écran après une mise à zéro
Terminer le
cycle ?
réussie.
Sélectionner « Oui » ou « Non » sur l'écran de la
Non
commande puis valider la sélection en appuyant sur la
touche « OK » sur le panneau de contrôle de la commande.
•
oui : le cycle de démarrage est terminé, l'appareil
bascule automatiquement en mode arrêt.
•
non : le cycle de démarrage redémarre.
L'affichage de niveau indique 0 %.
0 % / 2,0 bar
STOP
7.4
Danger de brûlures au niveau des surfaces brûlantes
Les températures de surface du compresseur peuvent être très élevées et
provoquer des brûlures.
•
Après la fin du cycle de démarrage, le vase primaire doit être purgé.
•
Ouvrir les écoulements du vase afin que l'air puisse s'échapper.
•
Sélectionner le mode automatique sur le panneau de contrôle de la
commande, 8.1.1 "Mode automatique", 47.
Le compresseur « CO » établit la pression requise pour la purge. Cette pression
équivaut à 0,4 bar au-delà de la pression de service minimale définie. La
membrane du vase est alimentée avec cette pression et le côté eau est purgé
dans le vase. Après la coupure automatique du compresseur, refermer les
écoulements du vase.
7.5
La condition pour un remplissage irréprochable est une pression pour l'appoint
d'eau au moins supérieure d'1,3 bar au-delà de la pression minimale définie
« P
».
0
•
Sans réalimentation automatique :
–
•
Avec réalimentation automatique :
–
7.6
Le mode automatique doit être activé après la première mise en service. Activez le
mode automatique sur le panneau de contrôle de la commande.
Les conditions suivantes doivent être remplies pour le mode automatique :
•
L'appareil est rempli d'air comprimé et d'eau.
•
Tous les paramètres requis ont été saisis sur l'unité de commande.
Appuyez sur la touche « Auto » pour le mode automatique sur le panneau de
contrôle de la commande.
•
La DEL « Auto » s'allume sur le panneau de contrôle et signalise ainsi le
mode automatique.
8
8.1
8.1.1
Utilisation :
Après le succès de la première mise en service
Démarrage :
Appuyez sur la touche « AUTO ».
Fonctions :
•
Le mode automatique est adapté au fonctionnement continu de l'appareil et
la commande surveille les fonctions suivantes :
–
–
Reflexomat Silent Compact — 06.12.2023
Remarque !
Vous vous trouvez après la réussite de l'arrêt du cycle de démarrage en
mode arrêt. Ne basculez pas encore en mode automatique.
Purge du vase
PRUDENCE
Portez un équipement de protection adéquat, par exemple gants de
protection.
Remarque !
Contrôlez l'étanchéité de tous les raccords d'air comprimé entre l'unité de
commande et le vase. Ouvrez ensuite lentement toutes les vannes à
capuchon sur le vase afin d'établir le raccordement côté eau avec
l'installation.
Remplissage du vase avec de l'eau
Le vase doit être rempli à la main par le biais des écoulements ou par
le biais de l'installation à env. 30 % du volume du vase, 6.4
"Variantes de réalimentation et de dégazage", 44.
Le vase est automatiquement rempli à 12 % du volume du vase, 6.4
"Variantes de réalimentation et de dégazage", 44.
Démarrage du mode automatique
Remarque !
La première mise en service est terminée et l'appareil se trouve en
fonctionnement continu.
Exploitation
Modes de fonctionnement
Mode automatique
maintien de pression
compensation du volume d'expansion
Exploitation
Français — 47
