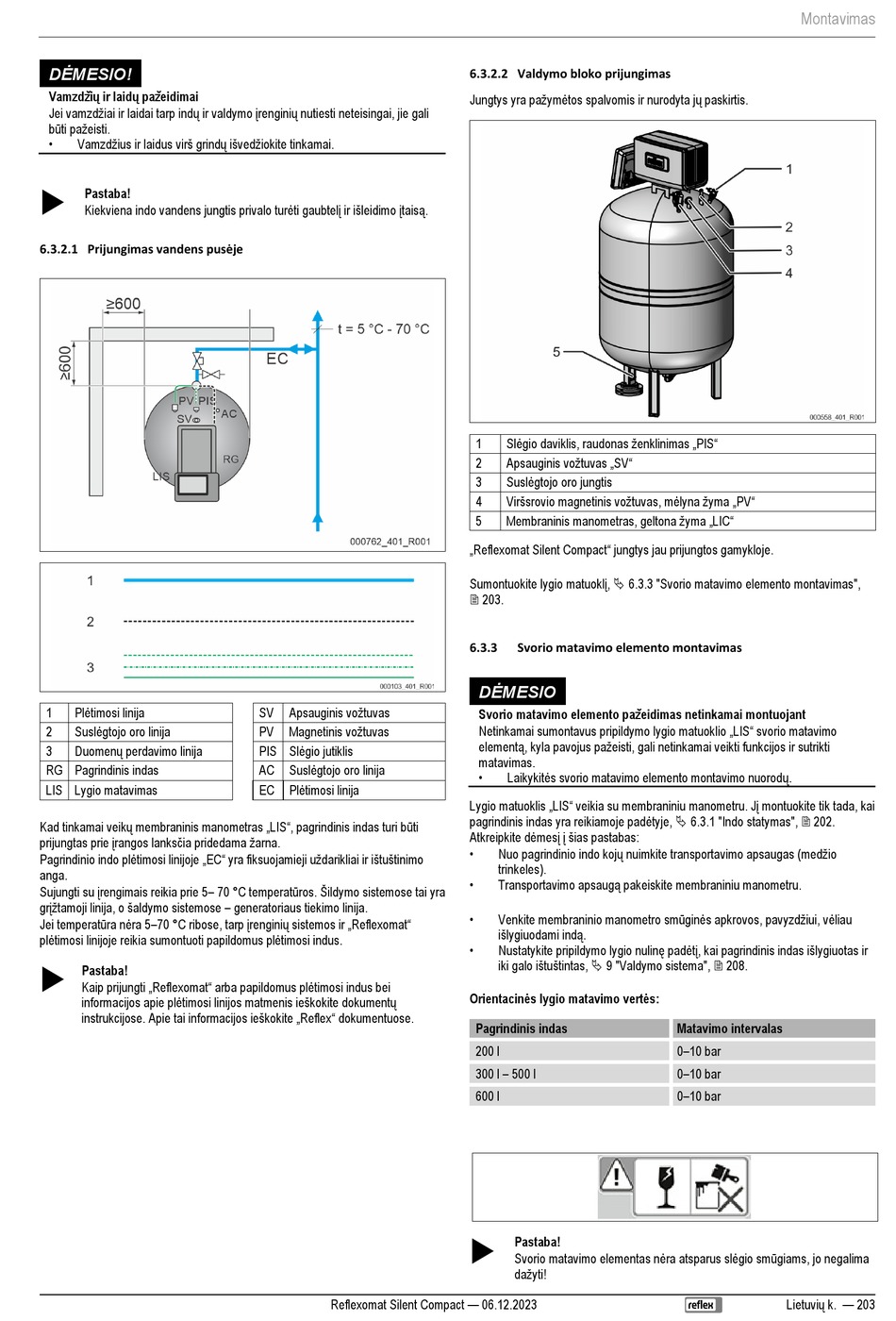

DĖMESIO!
Vamzdžių ir laidų pažeidimai
Jei vamzdžiai ir laidai tarp indų ir valdymo įrenginių nutiesti neteisingai, jie gali
būti pažeisti.
•
Vamzdžius ir laidus virš grindų išvedžiokite tinkamai.
Pastaba!
Kiekviena indo vandens jungtis privalo turėti gaubtelį ir išleidimo įtaisą.
6.3.2.1 Prijungimas vandens pusėje
Plėtimosi linija
1
Suslėgtojo oro linija
2
Duomenų perdavimo linija
3
RG Pagrindinis indas
LIS Lygio matavimas
Kad tinkamai veikų membraninis manometras „LIS", pagrindinis indas turi būti
prijungtas prie įrangos lanksčia pridedama žarna.
Pagrindinio indo plėtimosi linijoje „EC" yra fiksuojamieji uždarikliai ir ištuštinimo
anga.
Sujungti su įrengimais reikia prie 5– 70 °C temperatūros. Šildymo sistemose tai yra
grįžtamoji linija, o šaldymo sistemose – generatoriaus tiekimo linija.
Jei temperatūra nėra 5–70 °C ribose, tarp įrenginių sistemos ir „Reflexomat"
plėtimosi linijoje reikia sumontuoti papildomus plėtimosi indus.
Pastaba!
Kaip prijungti „Reflexomat" arba papildomus plėtimosi indus bei
informacijos apie plėtimosi linijos matmenis ieškokite dokumentų
instrukcijose. Apie tai informacijos ieškokite „Reflex" dokumentuose.
Apsauginis vožtuvas
SV
Magnetinis vožtuvas
PV
PIS Slėgio jutiklis
Suslėgtojo oro linija
AC
Plėtimosi linija
EC
Reflexomat Silent Compact — 06.12.2023
6.3.2.2 Valdymo bloko prijungimas
Jungtys yra pažymėtos spalvomis ir nurodyta jų paskirtis.
Slėgio daviklis, raudonas ženklinimas „PIS"
1
Apsauginis vožtuvas „SV"
2
Suslėgtojo oro jungtis
3
Viršsrovio magnetinis vožtuvas, mėlyna žyma „PV"
4
Membraninis manometras, geltona žyma „LIC"
5
„Reflexomat Silent Compact" jungtys jau prijungtos gamykloje.
Sumontuokite lygio matuoklį, 6.3.3 "Svorio matavimo elemento montavimas",
203.
6.3.3
Svorio matavimo elemento montavimas
DĖMESIO
Svorio matavimo elemento pažeidimas netinkamai montuojant
Netinkamai sumontavus pripildymo lygio matuoklio „LIS" svorio matavimo
elementą, kyla pavojus pažeisti, gali netinkamai veikti funkcijos ir sutrikti
matavimas.
•
Laikykitės svorio matavimo elemento montavimo nuorodų.
Lygio matuoklis „LIS" veikia su membraniniu manometru. Jį montuokite tik tada, kai
pagrindinis indas yra reikiamoje padėtyje, 6.3.1 "Indo statymas", 202.
Atkreipkite dėmesį į šias pastabas:
•
Nuo pagrindinio indo kojų nuimkite transportavimo apsaugas (medžio
trinkeles).
•
Transportavimo apsaugą pakeiskite membraniniu manometru.
•
Venkite membraninio manometro smūginės apkrovos, pavyzdžiui, vėliau
išlygiuodami indą.
•
Nustatykite pripildymo lygio nulinę padėtį, kai pagrindinis indas išlygiuotas ir
iki galo ištuštintas, 9 "Valdymo sistema", 208.
Orientacinės lygio matavimo vertės:
Pagrindinis indas
200 l
300 l – 500 l
600 l
Pastaba!
Svorio matavimo elementas nėra atsparus slėgio smūgiams, jo negalima
dažyti!
Montavimas
Matavimo intervalas
0–10 bar
0–10 bar
0–10 bar
Lietuvių k. — 203
