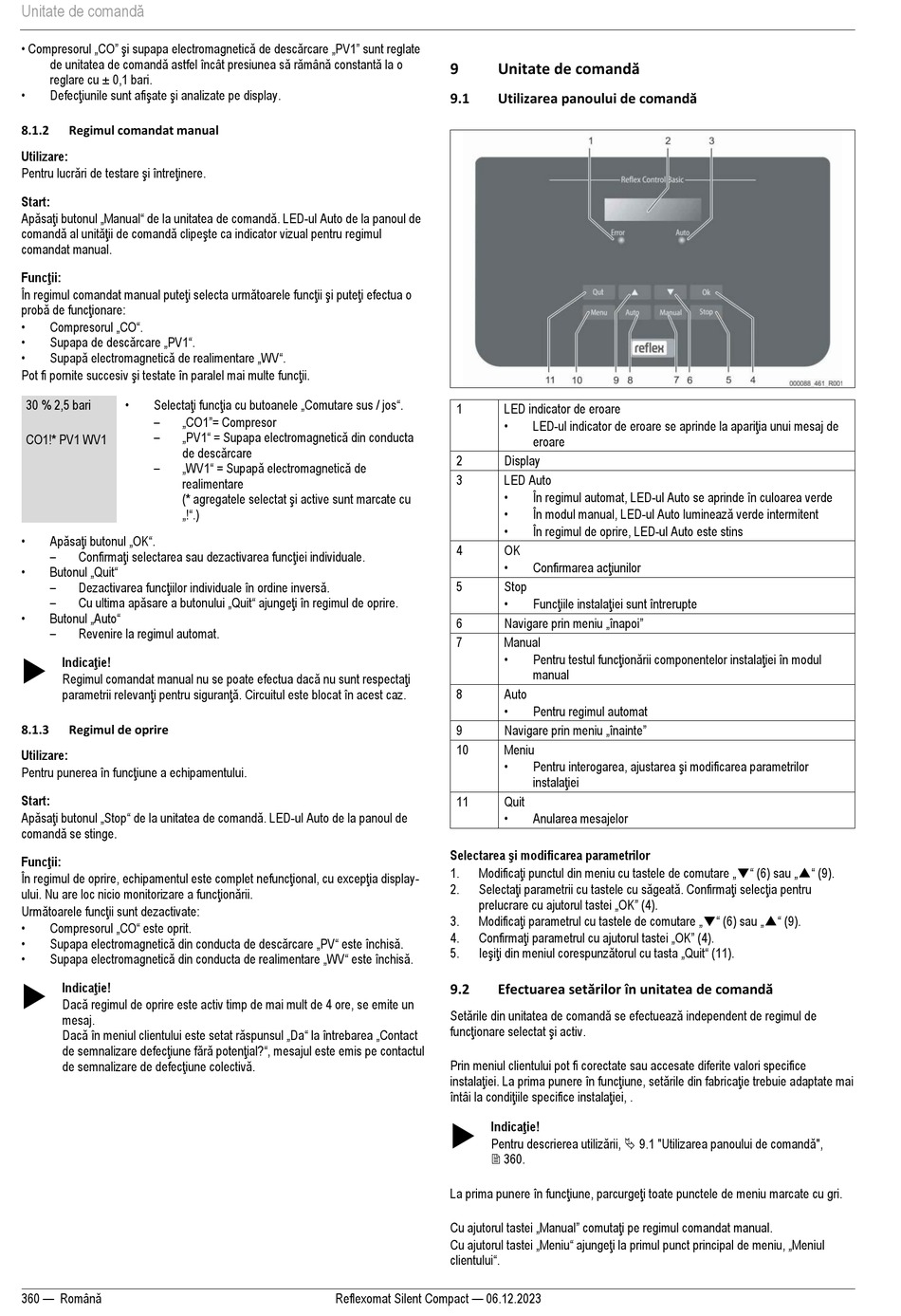

Unitate de comandă
• Compresorul „CO" şi supapa electromagnetică de descărcare „PV1" sunt reglate
de unitatea de comandă astfel încât presiunea să rămână constantă la o
reglare cu ± 0,1 bari.
•
Defecţiunile sunt afişate şi analizate pe display.
8.1.2
Regimul comandat manual
Utilizare:
Pentru lucrări de testare şi întreţinere.
Start:
Apăsaţi butonul „Manual" de la unitatea de comandă. LED-ul Auto de la panoul de
comandă al unităţii de comandă clipeşte ca indicator vizual pentru regimul
comandat manual.
Funcţii:
În regimul comandat manual puteţi selecta următoarele funcţii şi puteţi efectua o
probă de funcţionare:
•
Compresorul „CO".
•
Supapa de descărcare „PV1".
•
Supapă electromagnetică de realimentare „WV".
Pot fi pornite succesiv şi testate în paralel mai multe funcţii.
•
Selectaţi funcţia cu butoanele „Comutare sus / jos".
30 % 2,5 bari
–
„CO1"= Compresor
–
„PV1" = Supapa electromagnetică din conducta
CO1!* PV1 WV1
de descărcare
–
„WV1" = Supapă electromagnetică de
realimentare
(* agregatele selectat şi active sunt marcate cu
„!".)
•
Apăsaţi butonul „OK".
–
Confirmaţi selectarea sau dezactivarea funcţiei individuale.
•
Butonul „Quit"
–
Dezactivarea funcţiilor individuale în ordine inversă.
–
Cu ultima apăsare a butonului „Quit" ajungeţi în regimul de oprire.
•
Butonul „Auto"
–
Revenire la regimul automat.
Indicaţie!
Regimul comandat manual nu se poate efectua dacă nu sunt respectaţi
parametrii relevanţi pentru siguranţă. Circuitul este blocat în acest caz.
8.1.3
Regimul de oprire
Utilizare:
Pentru punerea în funcţiune a echipamentului.
Start:
Apăsaţi butonul „Stop" de la unitatea de comandă. LED-ul Auto de la panoul de
comandă se stinge.
Funcţii:
În regimul de oprire, echipamentul este complet nefuncţional, cu excepţia display-
ului. Nu are loc nicio monitorizare a funcţionării.
Următoarele funcţii sunt dezactivate:
•
Compresorul „CO" este oprit.
•
Supapa electromagnetică din conducta de descărcare „PV" este închisă.
•
Supapa electromagnetică din conducta de realimentare „WV" este închisă.
Indicaţie!
Dacă regimul de oprire este activ timp de mai mult de 4 ore, se emite un
mesaj.
Dacă în meniul clientului este setat răspunsul „Da" la întrebarea „Contact
de semnalizare defecţiune fără potenţial?", mesajul este emis pe contactul
de semnalizare de defecţiune colectivă.
360 — Română
Unitate de comandă
9
Utilizarea panoului de comandă
9.1
1
LED indicator de eroare
•
2
Display
3
LED Auto
•
•
•
4
OK
•
5
Stop
•
Navigare prin meniu „înapoi"
6
7
Manual
•
8
Auto
•
Navigare prin meniu „înainte"
9
10
Meniu
•
11
Quit
•
Selectarea şi modificarea parametrilor
Modificaţi punctul din meniu cu tastele de comutare „▼" (6) sau „▲" (9).
1.
Selectaţi parametrii cu tastele cu săgeată. Confirmaţi selecţia pentru
2.
prelucrare cu ajutorul tastei „OK" (4).
Modificaţi parametrul cu tastele de comutare „▼" (6) sau „▲" (9).
3.
Confirmaţi parametrul cu ajutorul tastei „OK" (4).
4.
Ieşiţi din meniul corespunzătorul cu tasta „Quit" (11).
5.
Efectuarea setărilor în unitatea de comandă
9.2
Setările din unitatea de comandă se efectuează independent de regimul de
funcţionare selectat şi activ.
Prin meniul clientului pot fi corectate sau accesate diferite valori specifice
instalaţiei. La prima punere în funcţiune, setările din fabricaţie trebuie adaptate mai
întâi la condiţiile specifice instalaţiei, .
Indicaţie!
Pentru descrierea utilizării, 9.1 "Utilizarea panoului de comandă",
360.
La prima punere în funcţiune, parcurgeţi toate punctele de meniu marcate cu gri.
Cu ajutorul tastei „Manual" comutaţi pe regimul comandat manual.
Cu ajutorul tastei „Meniu" ajungeţi la primul punct principal de meniu, „Meniul
clientului".
Reflexomat Silent Compact — 06.12.2023
LED-ul indicator de eroare se aprinde la apariţia unui mesaj de
eroare
În regimul automat, LED-ul Auto se aprinde în culoarea verde
În modul manual, LED-ul Auto luminează verde intermitent
În regimul de oprire, LED-ul Auto este stins
Confirmarea acţiunilor
Funcţiile instalaţiei sunt întrerupte
Pentru testul funcţionării componentelor instalaţiei în modul
manual
Pentru regimul automat
Pentru interogarea, ajustarea şi modificarea parametrilor
instalaţiei
Anularea mesajelor
