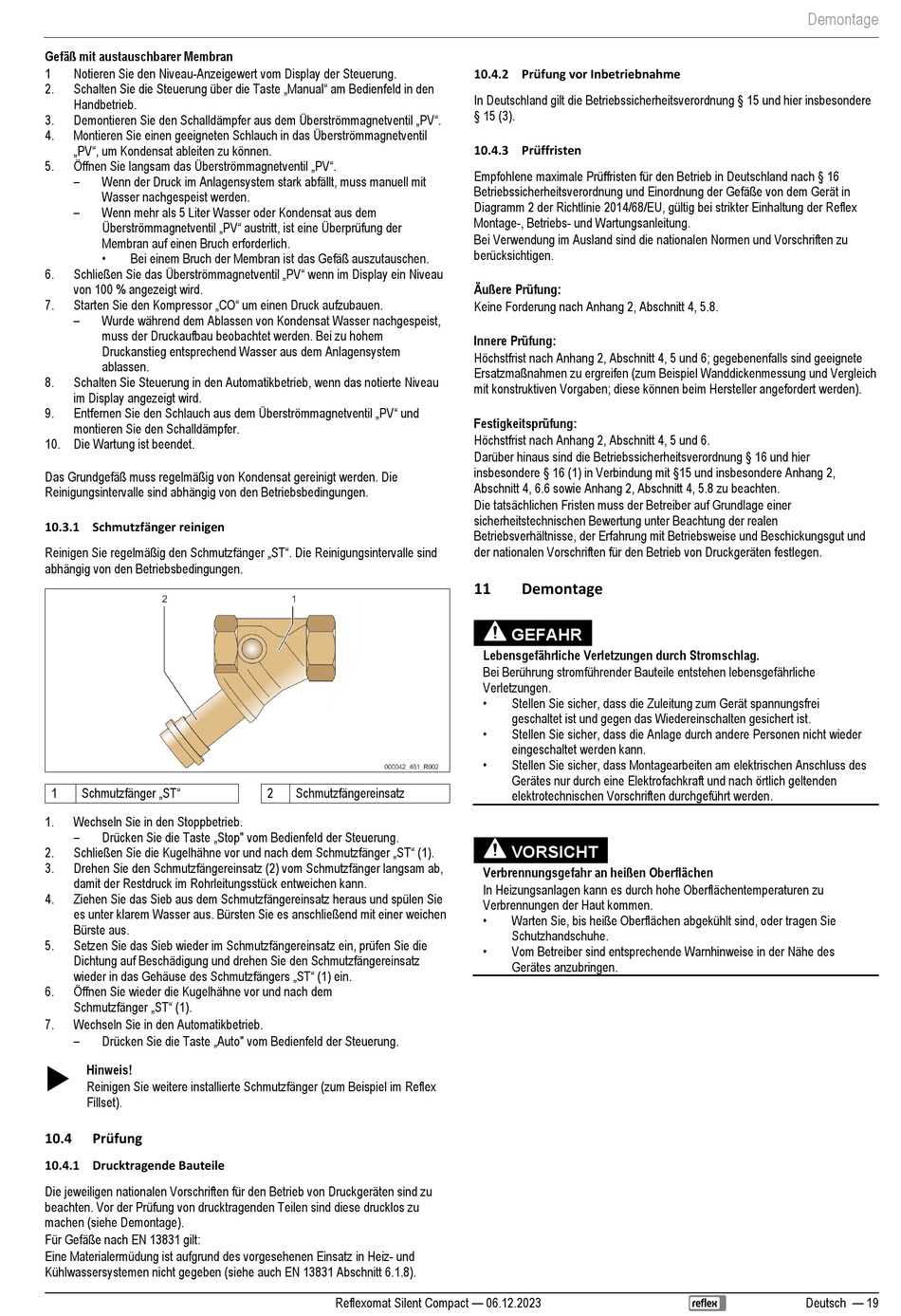

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 19

Gefäß mit austauschbarer Membran
1 Notieren Sie den Niveau-Anzeigewert vom Display der Steuerung.
Schalten Sie die Steuerung über die Taste „Manual" am Bedienfeld in den
2.
Handbetrieb.
Demontieren Sie den Schalldämpfer aus dem Überströmmagnetventil „PV".
3.
4. Montieren Sie einen geeigneten Schlauch in das Überströmmagnetventil
„PV", um Kondensat ableiten zu können.
Öffnen Sie langsam das Überströmmagnetventil „PV".
5.
–
Wenn der Druck im Anlagensystem stark abfällt, muss manuell mit
Wasser nachgespeist werden.
–
Wenn mehr als 5 Liter Wasser oder Kondensat aus dem
Überströmmagnetventil „PV" austritt, ist eine Überprüfung der
Membran auf einen Bruch erforderlich.
•
Bei einem Bruch der Membran ist das Gefäß auszutauschen.
Schließen Sie das Überströmmagnetventil „PV" wenn im Display ein Niveau
6.
von 100 % angezeigt wird.
Starten Sie den Kompressor „CO" um einen Druck aufzubauen.
7.
–
Wurde während dem Ablassen von Kondensat Wasser nachgespeist,
muss der Druckaufbau beobachtet werden. Bei zu hohem
Druckanstieg entsprechend Wasser aus dem Anlagensystem
ablassen.
8. Schalten Sie Steuerung in den Automatikbetrieb, wenn das notierte Niveau
im Display angezeigt wird.
Entfernen Sie den Schlauch aus dem Überströmmagnetventil „PV" und
9.
montieren Sie den Schalldämpfer.
10. Die Wartung ist beendet.
Das Grundgefäß muss regelmäßig von Kondensat gereinigt werden. Die
Reinigungsintervalle sind abhängig von den Betriebsbedingungen.
10.3.1 Schmutzfänger reinigen
Reinigen Sie regelmäßig den Schmutzfänger „ST". Die Reinigungsintervalle sind
abhängig von den Betriebsbedingungen.
Schmutzfänger „ST"
1
1. Wechseln Sie in den Stoppbetrieb.
– Drücken Sie die Taste „Stop" vom Bedienfeld der Steuerung.
Schließen Sie die Kugelhähne vor und nach dem Schmutzfänger „ST" (1).
2.
3. Drehen Sie den Schmutzfängereinsatz (2) vom Schmutzfänger langsam ab,
damit der Restdruck im Rohrleitungsstück entweichen kann.
4. Ziehen Sie das Sieb aus dem Schmutzfängereinsatz heraus und spülen Sie
es unter klarem Wasser aus. Bürsten Sie es anschließend mit einer weichen
Bürste aus.
5. Setzen Sie das Sieb wieder im Schmutzfängereinsatz ein, prüfen Sie die
Dichtung auf Beschädigung und drehen Sie den Schmutzfängereinsatz
wieder in das Gehäuse des Schmutzfängers „ST" (1) ein.
6. Öffnen Sie wieder die Kugelhähne vor und nach dem
Schmutzfänger „ST" (1).
7. Wechseln Sie in den Automatikbetrieb.
– Drücken Sie die Taste „Auto" vom Bedienfeld der Steuerung.

Hinweis!
Reinigen Sie weitere installierte Schmutzfänger (zum Beispiel im Reflex
Fillset).
10.4 Prüfung
10.4.1 Drucktragende Bauteile
Die jeweiligen nationalen Vorschriften für den Betrieb von Druckgeräten sind zu
beachten. Vor der Prüfung von drucktragenden Teilen sind diese drucklos zu
machen (siehe Demontage).
Für Gefäße nach EN 13831 gilt:
Eine Materialermüdung ist aufgrund des vorgesehenen Einsatz in Heiz- und
Kühlwassersystemen nicht gegeben (siehe auch EN 13831 Abschnitt 6.1.8).
2 Schmutzfängereinsatz
Reflexomat Silent Compact — 06.12.2023
10.4.2 Prüfung vor Inbetriebnahme
In Deutschland gilt die Betriebssicherheitsverordnung § 15 und hier insbesondere
§ 15 (3).
10.4.3 Prüffristen
Empfohlene maximale Prüffristen für den Betrieb in Deutschland nach § 16
Betriebssicherheitsverordnung und Einordnung der Gefäße von dem Gerät in
Diagramm 2 der Richtlinie 2014/68/EU, gültig bei strikter Einhaltung der Reflex
Montage-, Betriebs- und Wartungsanleitung.
Bei Verwendung im Ausland sind die nationalen Normen und Vorschriften zu
berücksichtigen.
Äußere Prüfung:
Keine Forderung nach Anhang 2, Abschnitt 4, 5.8.
Innere Prüfung:
Höchstfrist nach Anhang 2, Abschnitt 4, 5 und 6; gegebenenfalls sind geeignete
Ersatzmaßnahmen zu ergreifen (zum Beispiel Wanddickenmessung und Vergleich
mit konstruktiven Vorgaben; diese können beim Hersteller angefordert werden).
Festigkeitsprüfung:
Höchstfrist nach Anhang 2, Abschnitt 4, 5 und 6.
Darüber hinaus sind die Betriebssicherheitsverordnung § 16 und hier
insbesondere § 16 (1) in Verbindung mit §15 und insbesondere Anhang 2,
Abschnitt 4, 6.6 sowie Anhang 2, Abschnitt 4, 5.8 zu beachten.
Die tatsächlichen Fristen muss der Betreiber auf Grundlage einer
sicherheitstechnischen Bewertung unter Beachtung der realen
Betriebsverhältnisse, der Erfahrung mit Betriebsweise und Beschickungsgut und
der nationalen Vorschriften für den Betrieb von Druckgeräten festlegen.
11 Demontage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Warten Sie, bis heiße Oberflächen abgekühlt sind, oder tragen Sie
Schutzhandschuhe.
•
Vom Betreiber sind entsprechende Warnhinweise in der Nähe des
Gerätes anzubringen.
Demontage
