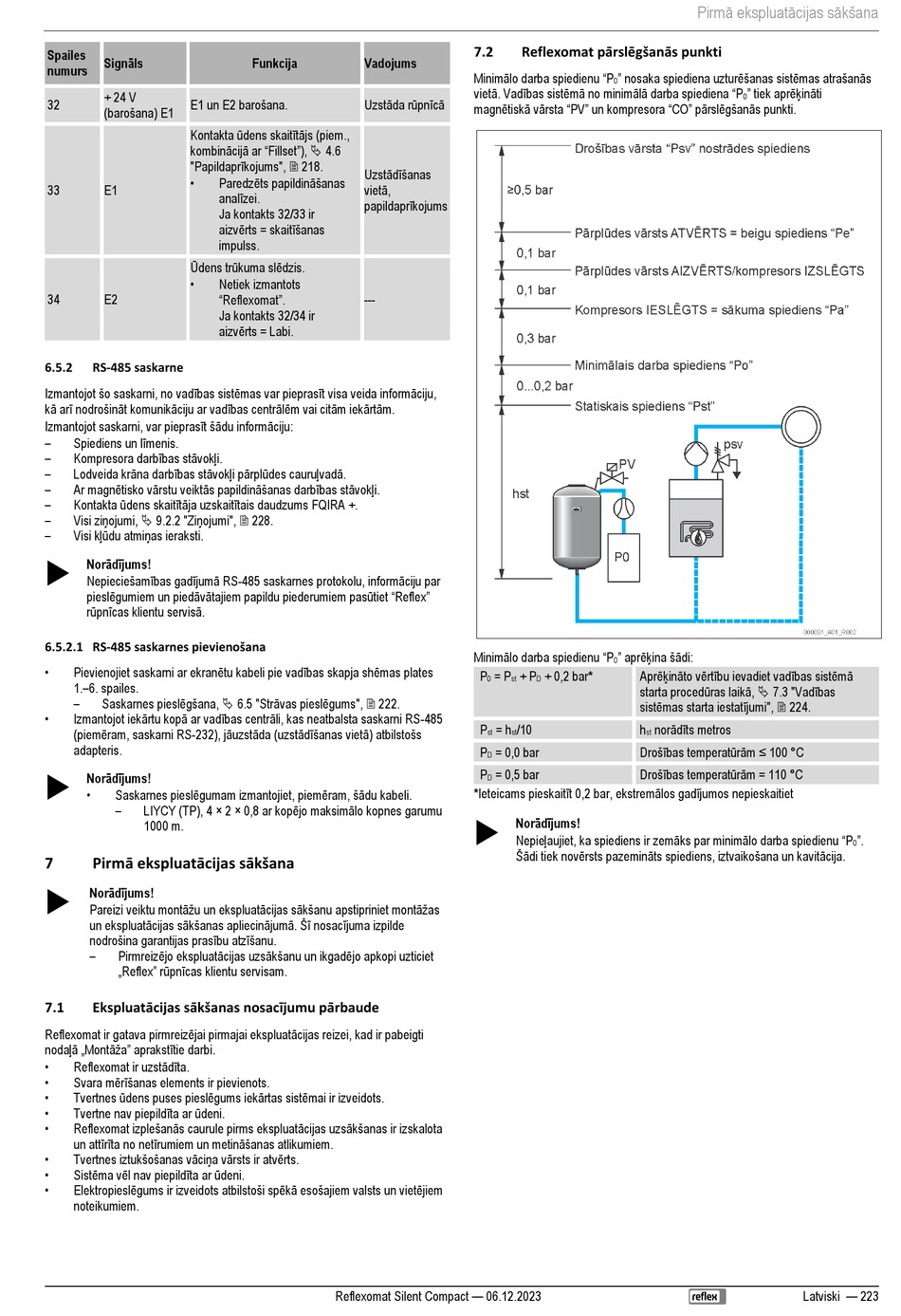

Spailes
Signāls
numurs
+ 24 V
E1 un E2 barošana.
32
(barošana) E1
Kontakta ūdens skaitītājs (piem.,
kombinācijā ar "Fillset"), 4.6
"Papildaprīkojums", 218.
•
33
E1
Ūdens trūkuma slēdzis.
•
34
E2
6.5.2
RS-485 saskarne
Izmantojot šo saskarni, no vadības sistēmas var pieprasīt visa veida informāciju,
kā arī nodrošināt komunikāciju ar vadības centrālēm vai citām iekārtām.
Izmantojot saskarni, var pieprasīt šādu informāciju:
–
Spiediens un līmenis.
–
Kompresora darbības stāvokļi.
–
Lodveida krāna darbības stāvokļi pārplūdes cauruļvadā.
–
Ar magnētisko vārstu veiktās papildināšanas darbības stāvokļi.
–
Kontakta ūdens skaitītāja uzskaitītais daudzums FQIRA +.
–
Visi ziņojumi, 9.2.2 "Ziņojumi", 228.
–
Visi kļūdu atmiņas ieraksti.
Norādījums!
Nepieciešamības gadījumā RS-485 saskarnes protokolu, informāciju par
pieslēgumiem un piedāvātajiem papildu piederumiem pasūtiet "Reflex"
rūpnīcas klientu servisā.
6.5.2.1 RS-485 saskarnes pievienošana
•
Pievienojiet saskarni ar ekranētu kabeli pie vadības skapja shēmas plates
1.–6. spailes.
–
Saskarnes pieslēgšana, 6.5 "Strāvas pieslēgums", 222.
•
Izmantojot iekārtu kopā ar vadības centrāli, kas neatbalsta saskarni RS-485
(piemēram, saskarni RS-232), jāuzstāda (uzstādīšanas vietā) atbilstošs
adapteris.
Norādījums!
•
Saskarnes pieslēgumam izmantojiet, piemēram, šādu kabeli.
–
LIYCY (TP), 4 × 2 × 0,8 ar kopējo maksimālo kopnes garumu
1000 m.
Pirmā ekspluatācijas sākšana
7
Norādījums!
Pareizi veiktu montāžu un ekspluatācijas sākšanu apstipriniet montāžas
un ekspluatācijas sākšanas apliecinājumā. Šī nosacījuma izpilde
nodrošina garantijas prasību atzīšanu.
–
Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex" rūpnīcas klientu servisam.
Ekspluatācijas sākšanas nosacījumu pārbaude
7.1
Reflexomat ir gatava pirmreizējai pirmajai ekspluatācijas reizei, kad ir pabeigti
nodaļā „Montāža" aprakstītie darbi.
•
Reflexomat ir uzstādīta.
•
Svara mērīšanas elements ir pievienots.
•
Tvertnes ūdens puses pieslēgums iekārtas sistēmai ir izveidots.
•
Tvertne nav piepildīta ar ūdeni.
•
Reflexomat izplešanās caurule pirms ekspluatācijas uzsākšanas ir izskalota
un attīrīta no netīrumiem un metināšanas atlikumiem.
•
Tvertnes iztukšošanas vāciņa vārsts ir atvērts.
•
Sistēma vēl nav piepildīta ar ūdeni.
•
Elektropieslēgums ir izveidots atbilstoši spēkā esošajiem valsts un vietējiem
noteikumiem.
Funkcija
Vadojums
Uzstāda rūpnīcā
Uzstādīšanas
Paredzēts papildināšanas
vietā,
analīzei.
papildaprīkojums
Ja kontakts 32/33 ir
aizvērts = skaitīšanas
impulss.
Netiek izmantots
"Reflexomat".
---
Ja kontakts 32/34 ir
aizvērts = Labi.
Reflexomat Silent Compact — 06.12.2023
Reflexomat pārslēgšanās punkti
7.2
Minimālo darba spiedienu "P
" nosaka spiediena uzturēšanas sistēmas atrašanās
0
vietā. Vadības sistēmā no minimālā darba spiediena "P
magnētiskā vārsta "PV" un kompresora "CO" pārslēgšanās punkti.
Minimālo darba spiedienu "P
" aprēķina šādi:
0
Aprēķināto vērtību ievadiet vadības sistēmā
P
= P
+ P
+ 0,2 bar*
0
st
D
starta procedūras laikā, 7.3 "Vadības
sistēmas starta iestatījumi", 224.
P
= h
/10
h
st
st
Drošības temperatūrām ≤ 100 °C
P
= 0,0 bar
D
Drošības temperatūrām = 110 °C
P
= 0,5 bar
D
*Ieteicams pieskaitīt 0,2 bar, ekstremālos gadījumos nepieskaitiet
Norādījums!
Nepieļaujiet, ka spiediens ir zemāks par minimālo darba spiedienu "P
Šādi tiek novērsts pazemināts spiediens, iztvaikošana un kavitācija.
Pirmā ekspluatācijas sākšana
" tiek aprēķināti
0
norādīts metros
st
Latviski — 223
".
