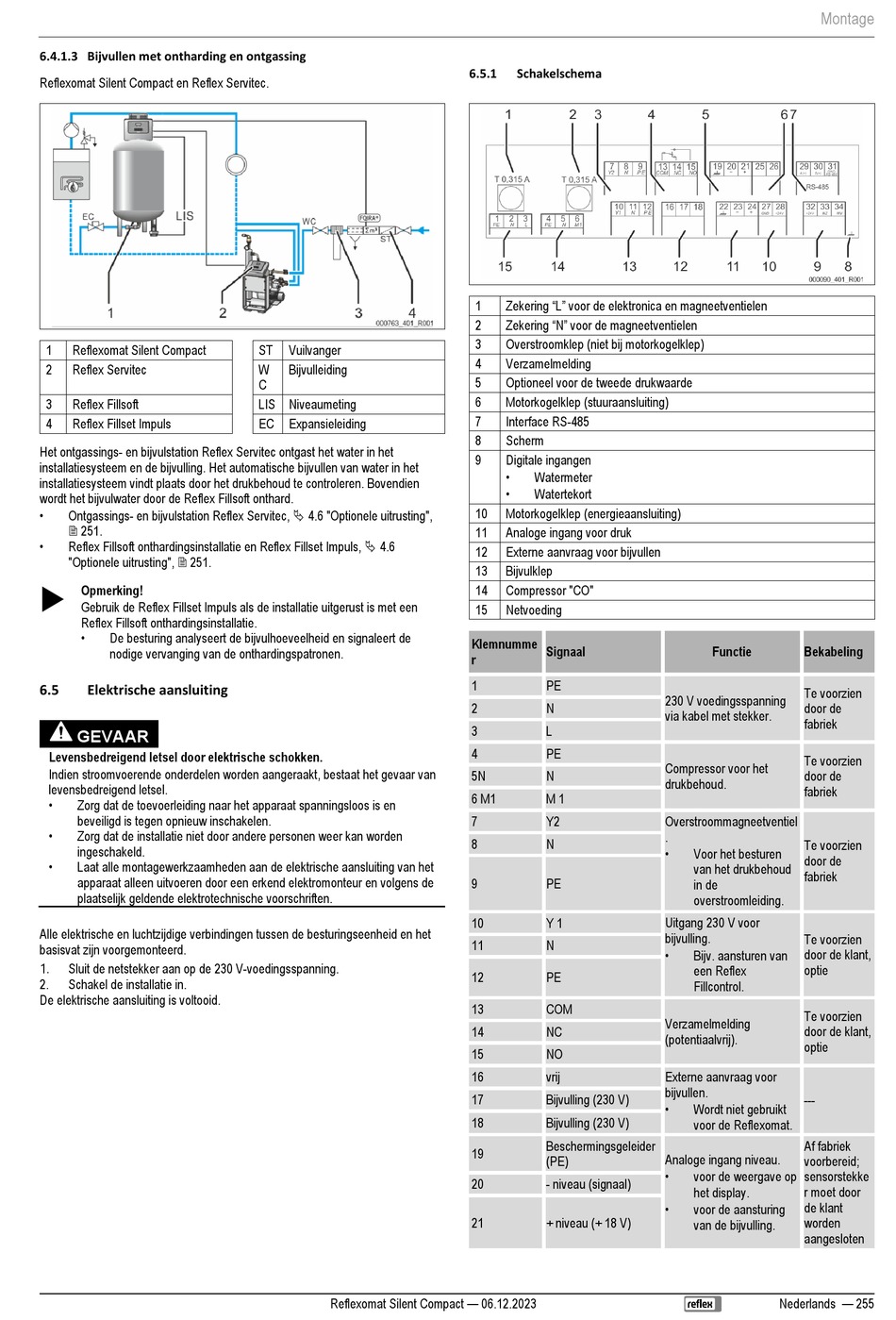

6.4.1.3 Bijvullen met ontharding en ontgassing
Reflexomat Silent Compact en Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Het ontgassings- en bijvulstation Reflex Servitec ontgast het water in het
installatiesysteem en de bijvulling. Het automatische bijvullen van water in het
installatiesysteem vindt plaats door het drukbehoud te controleren. Bovendien
wordt het bijvulwater door de Reflex Fillsoft onthard.
•
Ontgassings- en bijvulstation Reflex Servitec, 4.6 "Optionele uitrusting",
251.
•
Reflex Fillsoft onthardingsinstallatie en Reflex Fillset Impuls, 4.6
"Optionele uitrusting", 251.
Opmerking!
Gebruik de Reflex Fillset Impuls als de installatie uitgerust is met een
Reflex Fillsoft onthardingsinstallatie.
•
De besturing analyseert de bijvulhoeveelheid en signaleert de
nodige vervanging van de onthardingspatronen.
6.5
Elektrische aansluiting
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende onderdelen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
Zorg dat de toevoerleiding naar het apparaat spanningsloos is en
beveiligd is tegen opnieuw inschakelen.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van het
apparaat alleen uitvoeren door een erkend elektromonteur en volgens de
plaatselijk geldende elektrotechnische voorschriften.
Alle elektrische en luchtzijdige verbindingen tussen de besturingseenheid en het
basisvat zijn voorgemonteerd.
1.
Sluit de netstekker aan op de 230 V-voedingsspanning.
2.
Schakel de installatie in.
De elektrische aansluiting is voltooid.
ST
Vuilvanger
W
Bijvulleiding
C
LIS Niveaumeting
EC
Expansieleiding
Reflexomat Silent Compact — 06.12.2023
6.5.1
Schakelschema
Zekering "L" voor de elektronica en magneetventielen
1
Zekering "N" voor de magneetventielen
2
3
Overstroomklep (niet bij motorkogelklep)
4
Verzamelmelding
5
Optioneel voor de tweede drukwaarde
6
Motorkogelklep (stuuraansluiting)
7
Interface RS-485
8
Scherm
9
Digitale ingangen
•
Watermeter
•
Watertekort
10
Motorkogelklep (energieaansluiting)
11
Analoge ingang voor druk
12
Externe aanvraag voor bijvullen
13
Bijvulklep
14
Compressor "CO"
15
Netvoeding
Klemnumme
Signaal
r
1
PE
2
N
3
L
4
PE
5N
N
6 M1
M 1
7
Y2
8
N
9
PE
10
Y 1
11
N
12
PE
13
COM
14
NC
15
NO
16
vrij
17
Bijvulling (230 V)
18
Bijvulling (230 V)
Beschermingsgeleider
19
(PE)
20
- niveau (signaal)
21
+ niveau (+ 18 V)
Montage
Functie
Bekabeling
Te voorzien
230 V voedingsspanning
door de
via kabel met stekker.
fabriek
Te voorzien
Compressor voor het
door de
drukbehoud.
fabriek
Overstroommagneetventiel
.
Te voorzien
•
Voor het besturen
door de
van het drukbehoud
fabriek
in de
overstroomleiding.
Uitgang 230 V voor
bijvulling.
Te voorzien
•
door de klant,
Bijv. aansturen van
optie
een Reflex
Fillcontrol.
Te voorzien
Verzamelmelding
door de klant,
(potentiaalvrij).
optie
Externe aanvraag voor
bijvullen.
---
•
Wordt niet gebruikt
voor de Reflexomat.
Af fabriek
Analoge ingang niveau.
voorbereid;
•
voor de weergave op
sensorstekke
het display.
r moet door
•
de klant
voor de aansturing
worden
van de bijvulling.
aangesloten
Nederlands — 255
