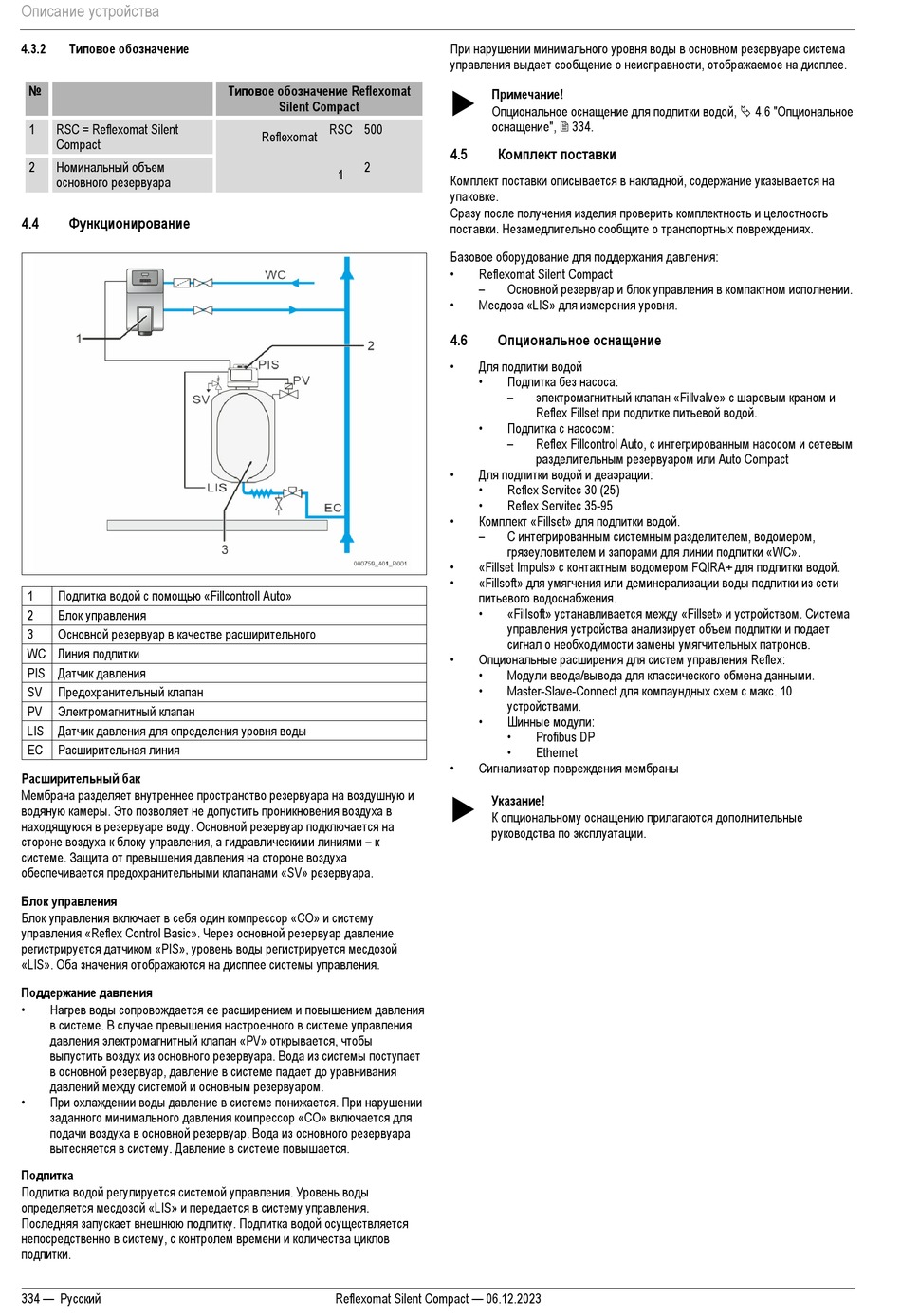

Описание устройства
Типовое обозначение
4.3.2
№
1
RSC = Reflexomat Silent
Compact
Номинальный объем
2
основного резервуара
Функционирование
4.4
Подпитка водой с помощью «Fillcontroll Auto»
1
Блок управления
2
Основной резервуар в качестве расширительного
3
WC Линия подпитки
PIS Датчик давления
Предохранительный клапан
SV
Электромагнитный клапан
PV
LIS Датчик давления для определения уровня воды
Расширительная линия
EC
Расширительный бак
Мембрана разделяет внутреннее пространство резервуара на воздушную и
водяную камеры. Это позволяет не допустить проникновения воздуха в
находящуюся в резервуаре воду. Основной резервуар подключается на
стороне воздуха к блоку управления, а гидравлическими линиями – к
системе. Защита от превышения давления на стороне воздуха
обеспечивается предохранительными клапанами «SV» резервуара.
Блок управления
Блок управления включает в себя один компрессор «CO» и систему
управления «Reflex Control Basic». Через основной резервуар давление
регистрируется датчиком «PIS», уровень воды регистрируется месдозой
«LIS». Оба значения отображаются на дисплее системы управления.
Поддержание давления
•
Нагрев воды сопровождается ее расширением и повышением давления
в системе. В случае превышения настроенного в системе управления
давления электромагнитный клапан «PV» открывается, чтобы
выпустить воздух из основного резервуара. Вода из системы поступает
в основной резервуар, давление в системе падает до уравнивания
давлений между системой и основным резервуаром.
•
При охлаждении воды давление в системе понижается. При нарушении
заданного минимального давления компрессор «CO» включается для
подачи воздуха в основной резервуар. Вода из основного резервуара
вытесняется в систему. Давление в системе повышается.
Подпитка
Подпитка водой регулируется системой управления. Уровень воды
определяется месдозой «LIS» и передается в систему управления.
Последняя запускает внешнюю подпитку. Подпитка водой осуществляется
непосредственно в систему, с контролем времени и количества циклов
подпитки.
334 — Русский
Типовое обозначение Reflexomat
Silent Compact
RSC 500
Reflexomat
2
1
Reflexomat Silent Compact — 06.12.2023
При нарушении минимального уровня воды в основном резервуаре система
управления выдает сообщение о неисправности, отображаемое на дисплее.
Примечание!
Опциональное оснащение для подпитки водой, 4.6 "Опциональное
оснащение", 334.
Комплект поставки
4.5
Комплект поставки описывается в накладной, содержание указывается на
упаковке.
Сразу после получения изделия проверить комплектность и целостность
поставки. Незамедлительно сообщите о транспортных повреждениях.
Базовое оборудование для поддержания давления:
•
Reflexomat Silent Compact
–
Основной резервуар и блок управления в компактном исполнении.
•
Месдоза «LIS» для измерения уровня.
Опциональное оснащение
4.6
•
Для подпитки водой
•
Подпитка без насоса:
–
электромагнитный клапан «Fillvalve» с шаровым краном и
Reflex Fillset при подпитке питьевой водой.
•
Подпитка с насосом:
–
Reflex Fillcontrol Auto, с интегрированным насосом и сетевым
разделительным резервуаром или Auto Compact
•
Для подпитки водой и деаэрации:
•
Reflex Servitec 30 (25)
•
Reflex Servitec 35-95
•
Комплект «Fillset» для подпитки водой.
–
С интегрированным системным разделителем, водомером,
грязеуловителем и запорами для линии подпитки «WC».
•
«Fillset Impuls» с контактным водомером FQIRA+ для подпитки водой.
•
«Fillsoft» для умягчения или деминерализации воды подпитки из сети
питьевого водоснабжения.
•
«Fillsoft» устанавливается между «Fillset» и устройством. Система
управления устройства анализирует объем подпитки и подает
сигнал о необходимости замены умягчительных патронов.
•
Опциональные расширения для систем управления Reflex:
•
Модули ввода/вывода для классического обмена данными.
•
Master-Slave-Connect для компаундных схем с макс. 10
устройствами.
•
Шинные модули:
•
Profibus DP
•
Ethernet
•
Сигнализатор повреждения мембраны
Указание!
К опциональному оснащению прилагаются дополнительные
руководства по эксплуатации.
