Montaje

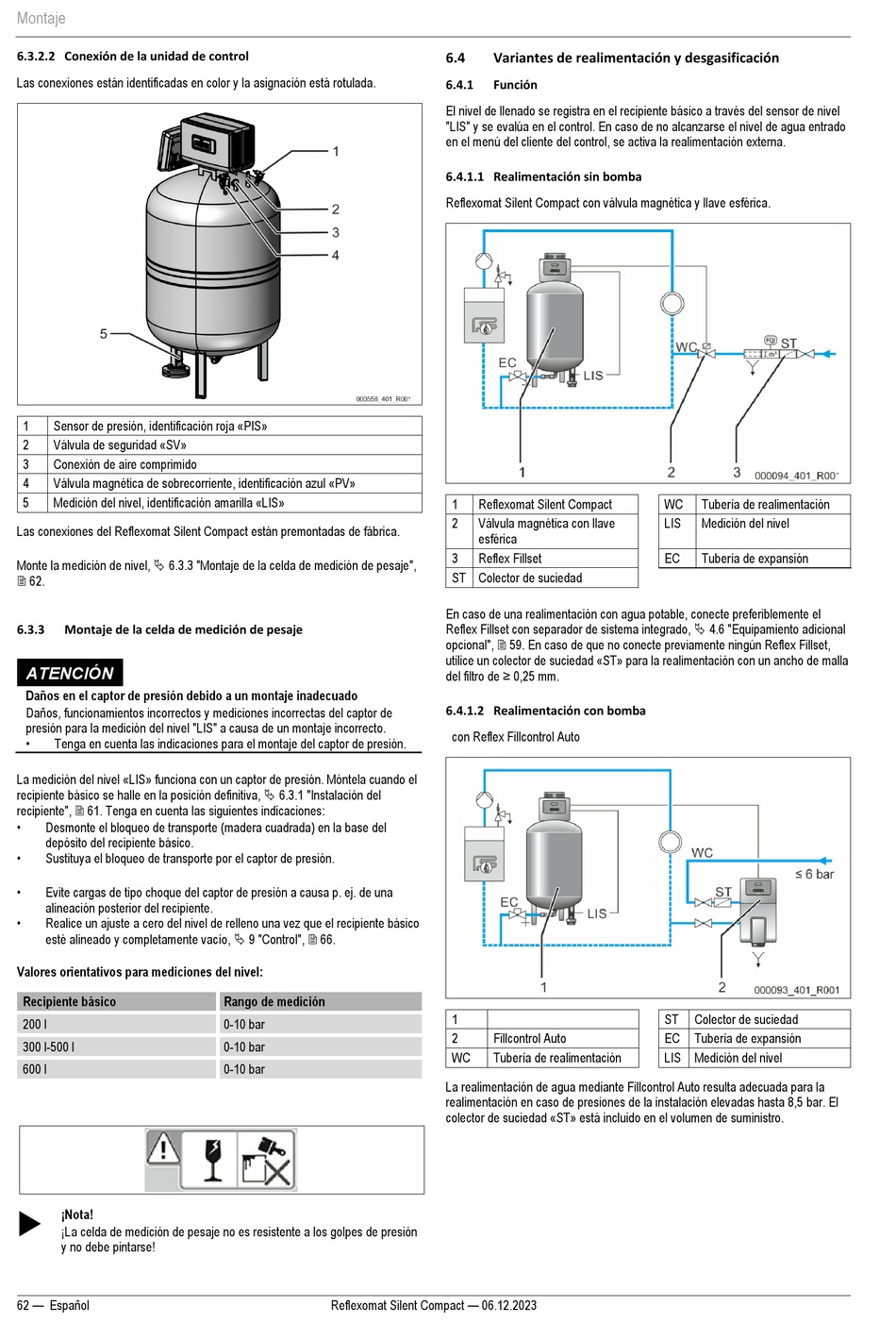

6.3.2.2 Conexión de la unidad de control
Las conexiones están identificadas en color y la asignación está rotulada.
1
Sensor de presión, identificación roja «PIS»
2
Válvula de seguridad «SV»
3
Conexión de aire comprimido
4
Válvula magnética de sobrecorriente, identificación azul «PV»
5
Medición del nivel, identificación amarilla «LIS»
Las conexiones del Reflexomat Silent Compact están premontadas de fábrica.
Monte la medición de nivel, 6.3.3 "Montaje de la celda de medición de pesaje",
62.
6.3.3
Montaje de la celda de medición de pesaje
ATENCIÓN
Daños en el captor de presión debido a un montaje inadecuado
Daños, funcionamientos incorrectos y mediciones incorrectas del captor de
presión para la medición del nivel "LIS" a causa de un montaje incorrecto.
•
Tenga en cuenta las indicaciones para el montaje del captor de presión.
La medición del nivel «LIS» funciona con un captor de presión. Móntela cuando el
recipiente básico se halle en la posición definitiva, 6.3.1 "Instalación del
recipiente", 61. Tenga en cuenta las siguientes indicaciones:
•
Desmonte el bloqueo de transporte (madera cuadrada) en la base del
depósito del recipiente básico.
•
Sustituya el bloqueo de transporte por el captor de presión.
•
Evite cargas de tipo choque del captor de presión a causa p. ej. de una
alineación posterior del recipiente.
•
Realice un ajuste a cero del nivel de relleno una vez que el recipiente básico
esté alineado y completamente vacío, 9 "Control", 66.
Valores orientativos para mediciones del nivel:
Recipiente básico
200 l
300 l-500 l
600 l
¡Nota!
¡La celda de medición de pesaje no es resistente a los golpes de presión
y no debe pintarse!
62 — Español
Rango de medición
0-10 bar
0-10 bar
0-10 bar
Reflexomat Silent Compact — 06.12.2023
6.4
Variantes de realimentación y desgasificación
6.4.1
Función
El nivel de llenado se registra en el recipiente básico a través del sensor de nivel
"LIS" y se evalúa en el control. En caso de no alcanzarse el nivel de agua entrado
en el menú del cliente del control, se activa la realimentación externa.
6.4.1.1 Realimentación sin bomba
Reflexomat Silent Compact con válvula magnética y llave esférica.
1
Reflexomat Silent Compact
2
Válvula magnética con llave
esférica
3
Reflex Fillset
ST Colector de suciedad
En caso de una realimentación con agua potable, conecte preferiblemente el
Reflex Fillset con separador de sistema integrado, 4.6 "Equipamiento adicional
opcional", 59. En caso de que no conecte previamente ningún Reflex Fillset,
utilice un colector de suciedad «ST» para la realimentación con un ancho de malla
del filtro de ≥ 0,25 mm.
6.4.1.2 Realimentación con bomba
con Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Tubería de realimentación
La realimentación de agua mediante Fillcontrol Auto resulta adecuada para la
realimentación en caso de presiones de la instalación elevadas hasta 8,5 bar. El
colector de suciedad «ST» está incluido en el volumen de suministro.
WC
Tubería de realimentación
LIS
Medición del nivel
EC
Tubería de expansión
ST
Colector de suciedad
EC
Tubería de expansión
LIS Medición del nivel
