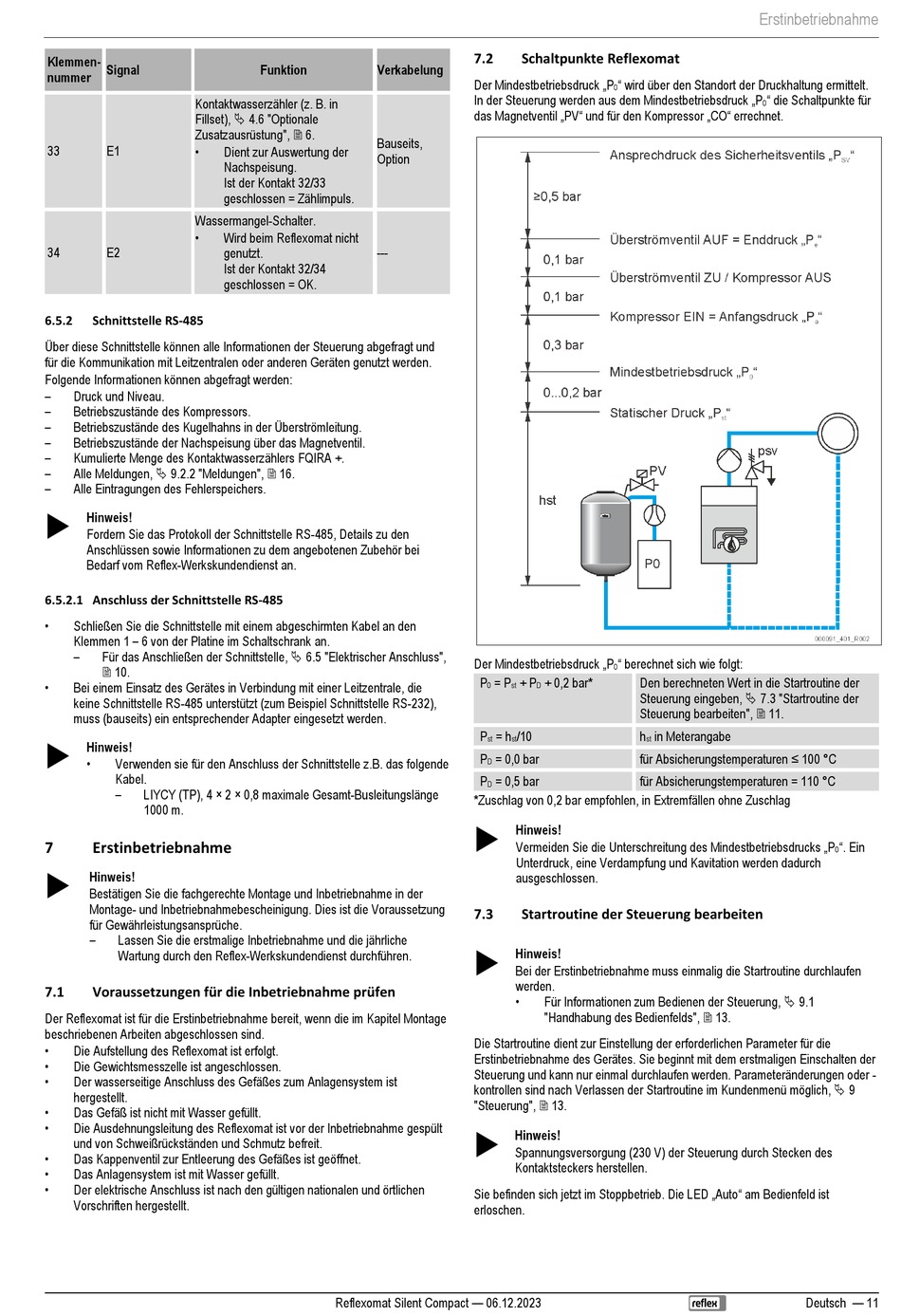

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 11

Klemmen-
Signal
nummer
Kontaktwasserzähler (z. B. in
Fillset),  4.6 "Optionale
Zusatzausrüstung",  6.
•
33 E1
Wassermangel-Schalter.
•
34 E2
6.5.2 Schnittstelle RS-485
Über diese Schnittstelle können alle Informationen der Steuerung abgefragt und
für die Kommunikation mit Leitzentralen oder anderen Geräten genutzt werden.
Folgende Informationen können abgefragt werden:
–
Druck und Niveau.
–
Betriebszustände des Kompressors.
–
Betriebszustände des Kugelhahns in der Überströmleitung.
–
Betriebszustände der Nachspeisung über das Magnetventil.
–
Kumulierte Menge des Kontaktwasserzählers FQIRA +.
–
Alle Meldungen,  9.2.2 "Meldungen",  16.
–
Alle Eintragungen des Fehlerspeichers.

Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den
Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei
Bedarf vom Reflex-Werkskundendienst an.
6.5.2.1 Anschluss der Schnittstelle RS-485
•
Schließen Sie die Schnittstelle mit einem abgeschirmten Kabel an den
Klemmen 1 – 6 von der Platine im Schaltschrank an.
–
Für das Anschließen der Schnittstelle,  6.5 "Elektrischer Anschluss",
 10.
•
Bei einem Einsatz des Gerätes in Verbindung mit einer Leitzentrale, die
keine Schnittstelle RS-485 unterstützt (zum Beispiel Schnittstelle RS-232),
muss (bauseits) ein entsprechender Adapter eingesetzt werden.

Hinweis!
•
Verwenden sie für den Anschluss der Schnittstelle z.B. das folgende
Kabel.
–
LIYCY (TP), 4 × 2 × 0,8 maximale Gesamt-Busleitungslänge
1000 m.
7 Erstinbetriebnahme

Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die Voraussetzung
für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
7.1 Voraussetzungen für die Inbetriebnahme prüfen
Der Reflexomat ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage
beschriebenen Arbeiten abgeschlossen sind.
•
Die Aufstellung des Reflexomat ist erfolgt.
•
Die Gewichtsmesszelle ist angeschlossen.
•
Der wasserseitige Anschluss des Gefäßes zum Anlagensystem ist
hergestellt.
•
Das Gefäß ist nicht mit Wasser gefüllt.
•
Die Ausdehnungsleitung des Reflexomat ist vor der Inbetriebnahme gespült
und von Schweißrückständen und Schmutz befreit.
•
Das Kappenventil zur Entleerung des Gefäßes ist geöffnet.
•
Das Anlagensystem ist mit Wasser gefüllt.
•
Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen
Vorschriften hergestellt.
Funktion Verkabelung
Bauseits,
Dient zur Auswertung der
Option
Nachspeisung.
Ist der Kontakt 32/33
geschlossen = Zählimpuls.
Wird beim Reflexomat nicht
genutzt. ---
Ist der Kontakt 32/34
geschlossen = OK.
Reflexomat Silent Compact — 06.12.2023
7.2 Schaltpunkte Reflexomat
Der Mindestbetriebsdruck „P " wird über den Standort der Druckhaltung ermittelt.
0
In der Steuerung werden aus dem Mindestbetriebsdruck „P
das Magnetventil „PV" und für den Kompressor „CO" errechnet.
Der Mindestbetriebsdruck „P " berechnet sich wie folgt:
0
P = P + P + 0,2 bar* Den berechneten Wert in die Startroutine der
0 st D
Steuerung eingeben,  7.3 "Startroutine der
Steuerung bearbeiten",  11.
P = h /10 h
st st
für Absicherungstemperaturen ≤ 100 °C
P = 0,0 bar
D
P = 0,5 bar für Absicherungstemperaturen = 110 °C
D
*Zuschlag von 0,2 bar empfohlen, in Extremfällen ohne Zuschlag

Hinweis!
Vermeiden Sie die Unterschreitung des Mindestbetriebsdrucks „P
Unterdruck, eine Verdampfung und Kavitation werden dadurch
ausgeschlossen.
7.3 Startroutine der Steuerung bearbeiten

Hinweis!
Bei der Erstinbetriebnahme muss einmalig die Startroutine durchlaufen
werden.
•
Für Informationen zum Bedienen der Steuerung,  9.1
"Handhabung des Bedienfelds",  13.
Die Startroutine dient zur Einstellung der erforderlichen Parameter für die
Erstinbetriebnahme des Gerätes. Sie beginnt mit dem erstmaligen Einschalten der
Steuerung und kann nur einmal durchlaufen werden. Parameteränderungen oder -
kontrollen sind nach Verlassen der Startroutine im Kundenmenü möglich,  9
"Steuerung",  13.

Hinweis!
Spannungsversorgung (230 V) der Steuerung durch Stecken des
Kontaktsteckers herstellen.
Sie befinden sich jetzt im Stoppbetrieb. Die LED „Auto" am Bedienfeld ist
erloschen.
Erstinbetriebnahme
" die Schaltpunkte für
0
in Meterangabe
st
Deutsch — 11
". Ein
0
