6.3.1

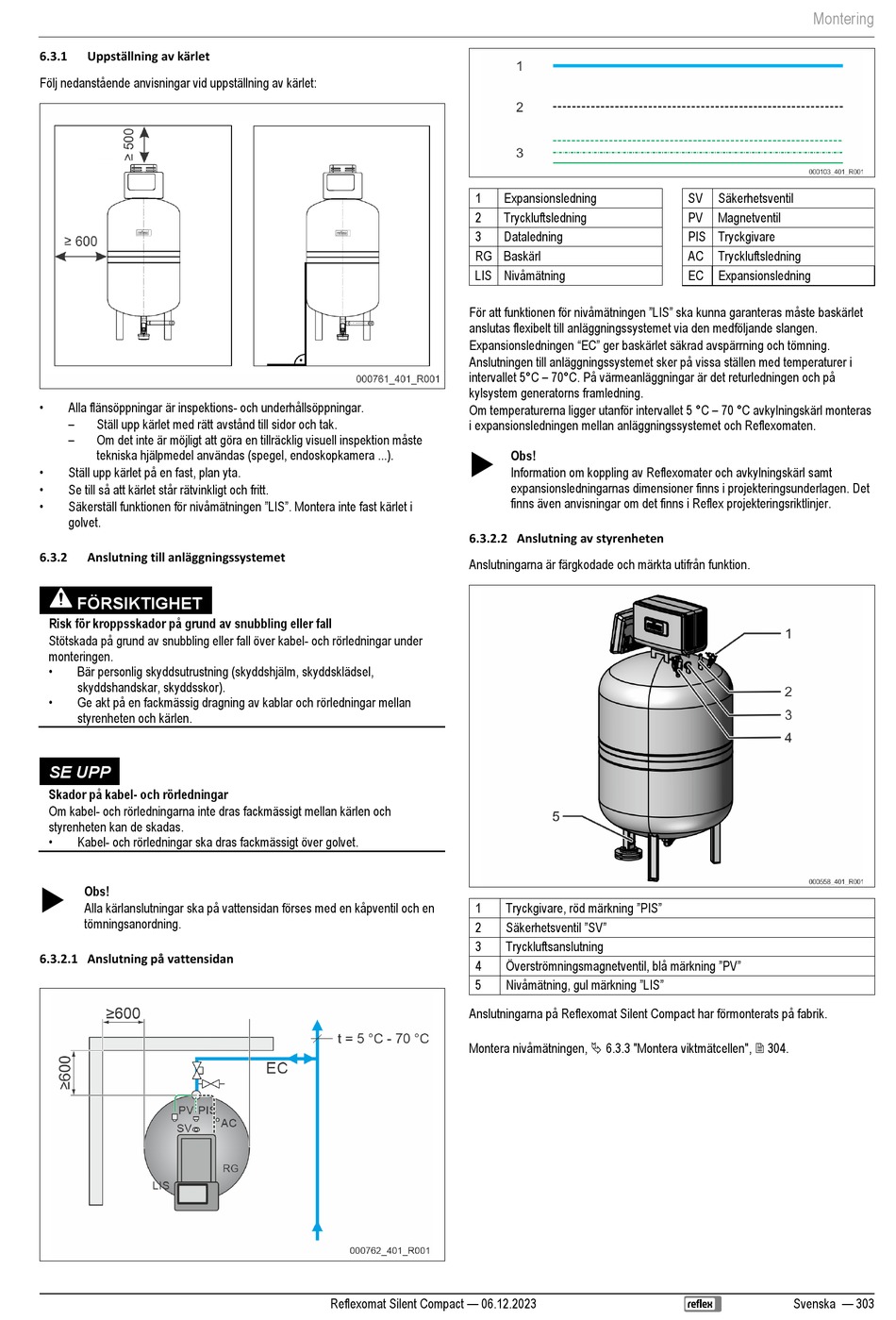

Uppställning av kärlet
Följ nedanstående anvisningar vid uppställning av kärlet:
•
Alla flänsöppningar är inspektions- och underhållsöppningar.
–
Ställ upp kärlet med rätt avstånd till sidor och tak.
–
Om det inte är möjligt att göra en tillräcklig visuell inspektion måste
tekniska hjälpmedel användas (spegel, endoskopkamera ...).
•
Ställ upp kärlet på en fast, plan yta.
•
Se till så att kärlet står rätvinkligt och fritt.
•
Säkerställ funktionen för nivåmätningen "LIS". Montera inte fast kärlet i
golvet.
6.3.2
Anslutning till anläggningssystemet
FÖRSIKTIGHET
Risk för kroppsskador på grund av snubbling eller fall
Stötskada på grund av snubbling eller fall över kabel- och rörledningar under
monteringen.
•
Bär personlig skyddsutrustning (skyddshjälm, skyddsklädsel,
skyddshandskar, skyddsskor).
•
Ge akt på en fackmässig dragning av kablar och rörledningar mellan
styrenheten och kärlen.
SE UPP
Skador på kabel- och rörledningar
Om kabel- och rörledningarna inte dras fackmässigt mellan kärlen och
styrenheten kan de skadas.
•
Kabel- och rörledningar ska dras fackmässigt över golvet.
Obs!
Alla kärlanslutningar ska på vattensidan förses med en kåpventil och en
tömningsanordning.
6.3.2.1 Anslutning på vattensidan
1
2
3
RG Baskärl
LIS Nivåmätning
För att funktionen för nivåmätningen "LIS" ska kunna garanteras måste baskärlet
anslutas flexibelt till anläggningssystemet via den medföljande slangen.
Expansionsledningen "EC" ger baskärlet säkrad avspärrning och tömning.
Anslutningen till anläggningssystemet sker på vissa ställen med temperaturer i
intervallet 5°C – 70°C. På värmeanläggningar är det returledningen och på
kylsystem generatorns framledning.
Om temperaturerna ligger utanför intervallet 5 °C – 70 °C avkylningskärl monteras
i expansionsledningen mellan anläggningssystemet och Reflexomaten.
6.3.2.2 Anslutning av styrenheten
Anslutningarna är färgkodade och märkta utifrån funktion.
1
2
3
4
5
Anslutningarna på Reflexomat Silent Compact har förmonterats på fabrik.
Montera nivåmätningen, 6.3.3 "Montera viktmätcellen", 304.
Reflexomat Silent Compact — 06.12.2023
Expansionsledning
Tryckluftsledning
Dataledning
Obs!
Information om koppling av Reflexomater och avkylningskärl samt
expansionsledningarnas dimensioner finns i projekteringsunderlagen. Det
finns även anvisningar om det finns i Reflex projekteringsriktlinjer.
Tryckgivare, röd märkning "PIS"
Säkerhetsventil "SV"
Tryckluftsanslutning
Överströmningsmagnetventil, blå märkning "PV"
Nivåmätning, gul märkning "LIS"
Montering
SV
Säkerhetsventil
PV
Magnetventil
PIS Tryckgivare
AC
Tryckluftsledning
EC
Expansionsledning
Svenska — 303
