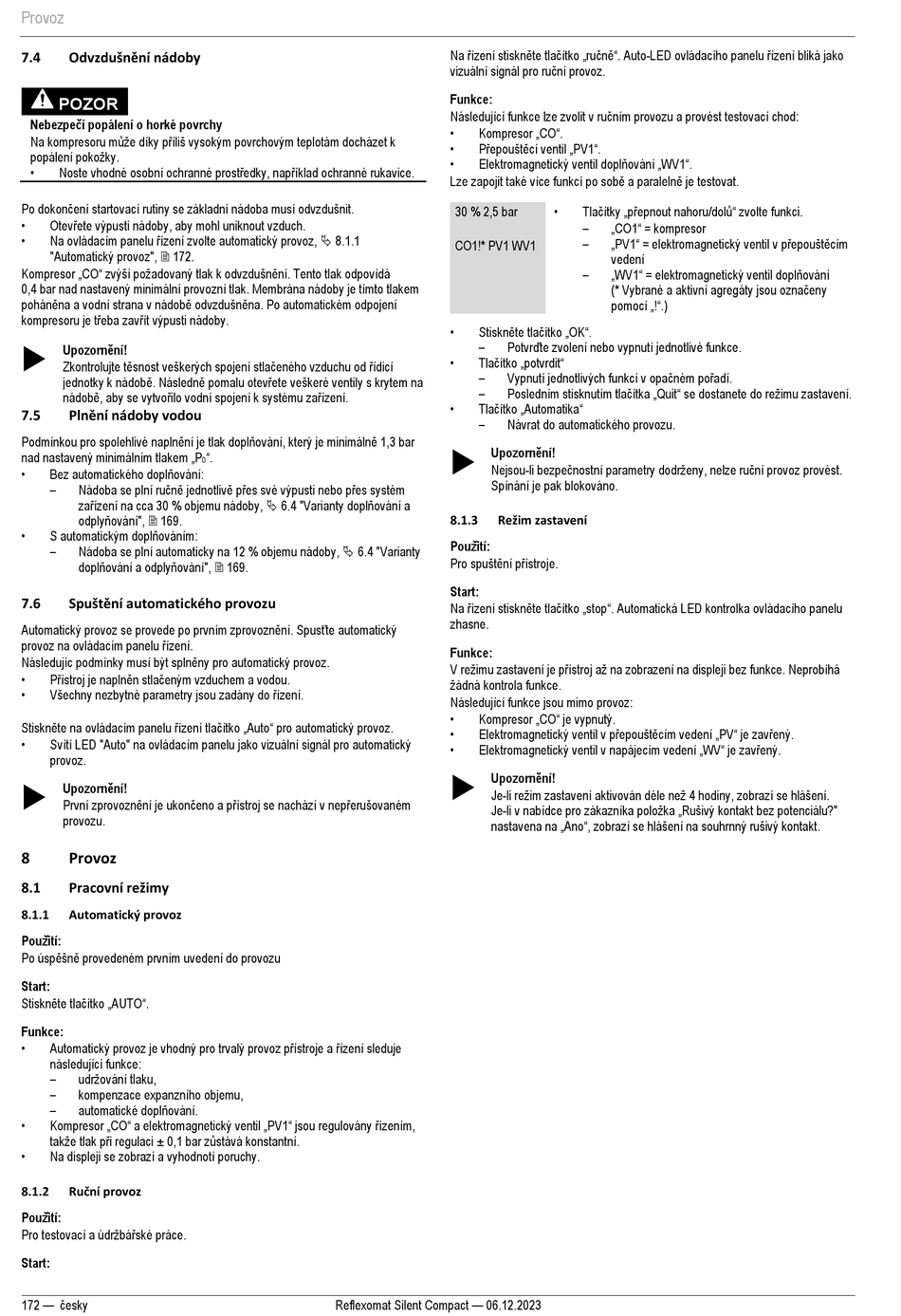

Provoz
Odvzdušnění nádoby
7.4
POZOR
Nebezpečí popálení o horké povrchy
Na kompresoru může díky příliš vysokým povrchovým teplotám docházet k
popálení pokožky.
• Noste vhodné osobní ochranné prostředky, například ochranné rukavice.
Po dokončení startovací rutiny se základní nádoba musí odvzdušnit.
• Otevřete výpusti nádoby, aby mohl uniknout vzduch.
• Na ovládacím panelu řízení zvolte automatický provoz,  8.1.1
"Automatický provoz",  172.
Kompresor „CO" zvýší požadovaný tlak k odvzdušnění. Tento tlak odpovídá
0,4 bar nad nastavený minimální provozní tlak. Membrána nádoby je tímto tlakem
poháněna a vodní strana v nádobě odvzdušněna. Po automatickém odpojení
kompresoru je třeba zavřít výpusti nádoby.
Upozornění!

Zkontrolujte těsnost veškerých spojení stlačeného vzduchu od řídicí
jednotky k nádobě. Následně pomalu otevřete veškeré ventily s krytem na
nádobě, aby se vytvořilo vodní spojení k systému zařízení.
Plnění nádoby vodou
7.5
Podmínkou pro spolehlivé naplnění je tlak doplňování, který je minimálně 1,3 bar
nad nastavený minimálním tlakem „P
• Bez automatického doplňování:
– Nádoba se plní ručně jednotlivě přes své výpusti nebo přes systém
zařízení na cca 30 % objemu nádoby,  6.4 "Varianty doplňování a
odplyňování",  169.
• S automatickým doplňováním:
–
Nádoba se plní automaticky na 12 % objemu nádoby,  6.4 "Varianty
doplňování a odplyňování",  169.
Spuštění automatického provozu
7.6
Automatický provoz se provede po prvním zprovoznění. Spusťte automatický
provoz na ovládacím panelu řízení.
Následujíc podmínky musí být splněny pro automatický provoz.
• Přístroj je naplněn stlačeným vzduchem a vodou.
• Všechny nezbytné parametry jsou zadány do řízení.
Stiskněte na ovládacím panelu řízení tlačítko „Auto" pro automatický provoz.
•
Svítí LED "Auto" na ovládacím panelu jako vizuální signál pro automatický
provoz.
Upozornění!

První zprovoznění je ukončeno a přístroj se nachází v nepřerušovaném
provozu.
8 Provoz
Pracovní režimy
8.1
8.1.1 Automatický provoz
Použití:
Po úspěšně provedeném prvním uvedení do provozu
Start:
Stiskněte tlačítko „AUTO".
Funkce:
• Automatický provoz je vhodný pro trvalý provoz přístroje a řízení sleduje
následující funkce:
– udržování tlaku,
–
kompenzace expanzního objemu,
– automatické doplňování.
• Kompresor „CO" a elektromagnetický ventil „PV1" jsou regulovány řízením,
takže tlak při regulaci ± 0,1 bar zůstává konstantní.
•
Na displeji se zobrazí a vyhodnotí poruchy.
Ruční provoz
8.1.2
Použití:
Pro testovací a údržbářské práce.
Start:
172 — česky
".
0
Reflexomat Silent Compact — 06.12.2023
Na řízení stiskněte tlačítko „ručně". Auto-LED ovládacího panelu řízení bliká jako
vizuální signál pro ruční provoz.
Funkce:
Následující funkce lze zvolit v ručním provozu a provést testovací chod:
• Kompresor „CO".
• Přepouštěcí ventil „PV1".
• Elektromagnetický ventil doplňování „WV1".
Lze zapojit také více funkcí po sobě a paralelně je testovat.
• Tlačítky „přepnout nahoru/dolů" zvolte funkci.
30 % 2,5 bar
– „CO1" = kompresor
– „PV1" = elektromagnetický ventil v přepouštěcím
CO1!* PV1 WV1
vedení
– „WV1" = elektromagnetický ventil doplňování
(* Vybrané a aktivní agregáty jsou označeny
pomocí „!".)
• Stiskněte tlačítko „OK".
– Potvrďte zvolení nebo vypnutí jednotlivé funkce.
• Tlačítko „potvrdit"
– Vypnutí jednotlivých funkcí v opačném pořadí.
– Posledním stisknutím tlačítka „Quit" se dostanete do režimu zastavení.
• Tlačítko „Automatika"
–
Návrat do automatického provozu.
Upozornění!

Nejsou-li bezpečnostní parametry dodrženy, nelze ruční provoz provést.
Spínání je pak blokováno.
Režim zastavení
8.1.3
Použití:
Pro spuštění přístroje.
Start:
Na řízení stiskněte tlačítko „stop". Automatická LED kontrolka ovládacího panelu
zhasne.
Funkce:
V režimu zastavení je přístroj až na zobrazení na displeji bez funkce. Neprobíhá
žádná kontrola funkce.
Následující funkce jsou mimo provoz:
• Kompresor „CO" je vypnutý.
• Elektromagnetický ventil v přepouštěcím vedení „PV" je zavřený.
• Elektromagnetický ventil v napájecím vedení „WV" je zavřený.
Upozornění!

Je-li režim zastavení aktivován déle než 4 hodiny, zobrazí se hlášení.
Je-li v nabídce pro zákazníka položka „Rušivý kontakt bez potenciálu?"
nastavena na „Ano", zobrazí se hlášení na souhrnný rušivý kontakt.
