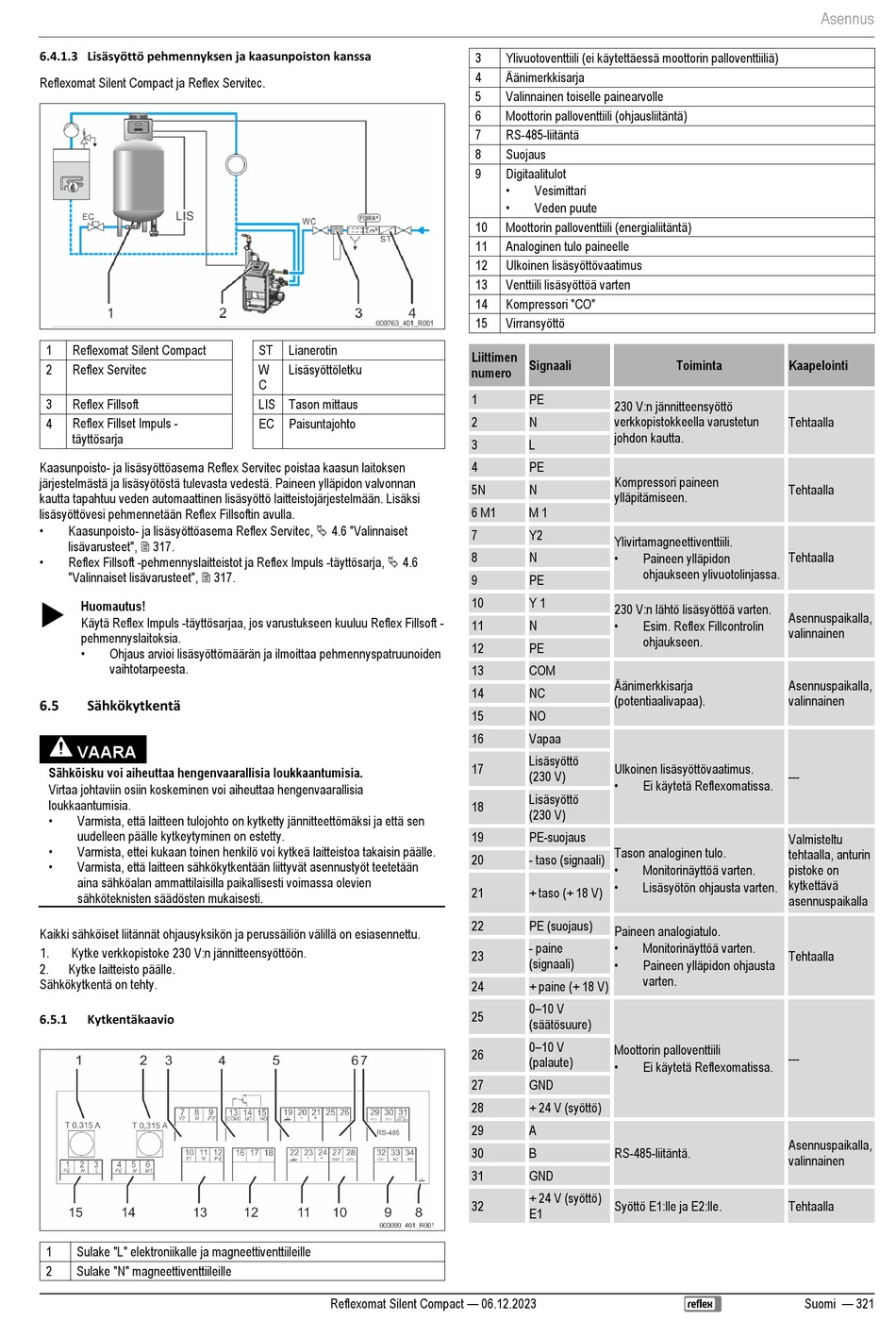

6.4.1.3 Lisäsyöttö pehmennyksen ja kaasunpoiston kanssa
Reflexomat Silent Compact ja Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls -
täyttösarja
Kaasunpoisto- ja lisäsyöttöasema Reflex Servitec poistaa kaasun laitoksen
järjestelmästä ja lisäsyötöstä tulevasta vedestä. Paineen ylläpidon valvonnan
kautta tapahtuu veden automaattinen lisäsyöttö laitteistojärjestelmään. Lisäksi
lisäsyöttövesi pehmennetään Reflex Fillsoftin avulla.
•
Kaasunpoisto- ja lisäsyöttöasema Reflex Servitec, 4.6 "Valinnaiset
lisävarusteet", 317.
•
Reflex Fillsoft -pehmennyslaitteistot ja Reflex Impuls -täyttösarja, 4.6
"Valinnaiset lisävarusteet", 317.
Huomautus!
Käytä Reflex Impuls -täyttösarjaa, jos varustukseen kuuluu Reflex Fillsoft -
pehmennyslaitoksia.
•
Ohjaus arvioi lisäsyöttömäärän ja ilmoittaa pehmennyspatruunoiden
vaihtotarpeesta.
6.5
Sähkökytkentä
VAARA
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
•
Varmista, että laitteen tulojohto on kytketty jännitteettömäksi ja että sen
uudelleen päälle kytkeytyminen on estetty.
•
Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin päälle.
•
Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään
aina sähköalan ammattilaisilla paikallisesti voimassa olevien
sähköteknisten säädösten mukaisesti.
Kaikki sähköiset liitännät ohjausyksikön ja perussäiliön välillä on esiasennettu.
1.
Kytke verkkopistoke 230 V:n jännitteensyöttöön.
2.
Kytke laitteisto päälle.
Sähkökytkentä on tehty.
6.5.1
Kytkentäkaavio
1
Sulake "L" elektroniikalle ja magneettiventtiileille
2
Sulake "N" magneettiventtiileille
ST
Lianerotin
W
Lisäsyöttöletku
C
LIS Tason mittaus
EC
Paisuntajohto
Reflexomat Silent Compact — 06.12.2023
3
Ylivuotoventtiili (ei käytettäessä moottorin palloventtiiliä)
4
Äänimerkkisarja
5
Valinnainen toiselle painearvolle
6
Moottorin palloventtiili (ohjausliitäntä)
7
RS-485-liitäntä
8
Suojaus
9
Digitaalitulot
•
Vesimittari
•
Veden puute
10
Moottorin palloventtiili (energialiitäntä)
11
Analoginen tulo paineelle
12
Ulkoinen lisäsyöttövaatimus
13
Venttiili lisäsyöttöä varten
14
Kompressori "CO"
15
Virransyöttö
Liittimen
Signaali
numero
1
PE
230 V:n jännitteensyöttö
2
N
verkkopistokkeella varustetun
johdon kautta.
3
L
4
PE
Kompressori paineen
5N
N
ylläpitämiseen.
6 M1
M 1
7
Y2
Ylivirtamagneettiventtiili.
•
8
N
9
PE
10
Y 1
230 V:n lähtö lisäsyöttöä varten.
•
11
N
12
PE
13
COM
Äänimerkkisarja
14
NC
(potentiaalivapaa).
15
NO
16
Vapaa
Lisäsyöttö
17
Ulkoinen lisäsyöttövaatimus.
(230 V)
•
Lisäsyöttö
18
(230 V)
19
PE-suojaus
Tason analoginen tulo.
20
- taso (signaali)
•
•
21
+ taso (+ 18 V)
22
PE (suojaus)
Paineen analogiatulo.
•
- paine
23
•
(signaali)
24
+ paine (+ 18 V)
0–10 V
25
(säätösuure)
0–10 V
Moottorin palloventtiili
26
(palaute)
•
27
GND
28
+ 24 V (syöttö)
29
A
30
B
RS-485-liitäntä.
31
GND
+ 24 V (syöttö)
32
Syöttö E1:lle ja E2:lle.
E1
Toiminta
Kaapelointi
Tehtaalla
Tehtaalla
Tehtaalla
Paineen ylläpidon
ohjaukseen ylivuotolinjassa.
Asennuspaikalla,
Esim. Reflex Fillcontrolin
valinnainen
ohjaukseen.
Asennuspaikalla,
valinnainen
---
Ei käytetä Reflexomatissa.
Valmisteltu
tehtaalla, anturin
pistoke on
Monitorinäyttöä varten.
kytkettävä
Lisäsyötön ohjausta varten.
asennuspaikalla
Monitorinäyttöä varten.
Tehtaalla
Paineen ylläpidon ohjausta
varten.
---
Ei käytetä Reflexomatissa.
Asennuspaikalla,
valinnainen
Tehtaalla
Suomi — 321
