Montage
6.3.2
Hydraulischer Anschluss
6.3.2.1
Entgasungsleitung zur Anlage

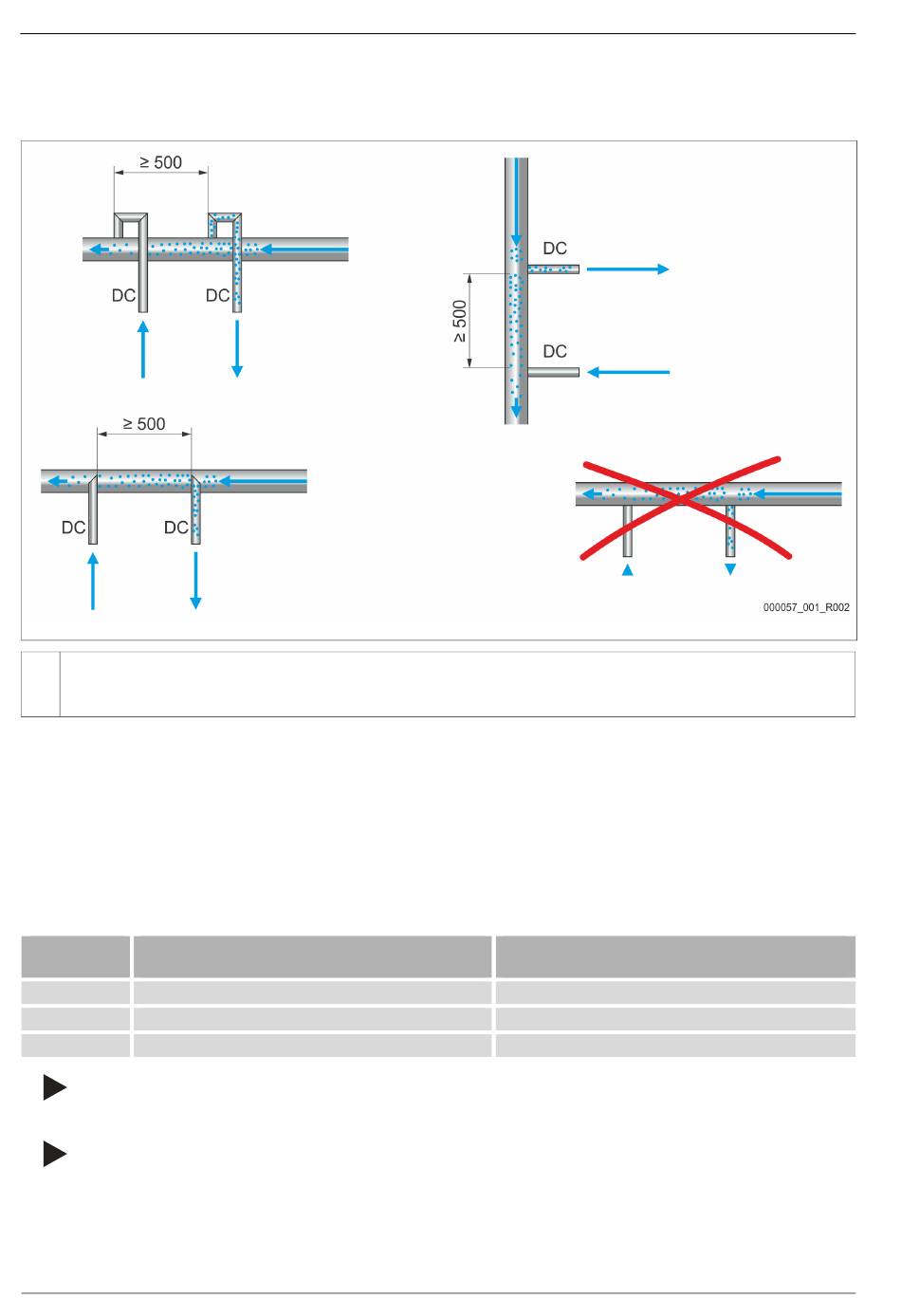

Schließen Sie die Entgasungsleitungen nach folgendem Schema an das Anlagensystem an.
DC
Entgasungsleitungen
•
Gasreiches Wasser vom Anlagensystem
•
Entgastes Wasser zum Anlagensystem
Gehen Sie wie folgt vor:
1.
Stellen Sie die zulässige Wassertemperatur an Einbindepunkt zum Anlagensystem sicher.
2.
Beachten Sie die Flussrichtung vom Hauptvolumenstrom.
3.
Halten Sie einen Mindestabstand von 500 mm ein.
4.
Wählen Sie die entsprechende Nennweite für die Entgasungsleitungen.
5.
Stellen Sie eine momentenfreie (spannungsfreie) Montage der Rohrleitungen sicher.
6.
Spülen Sie nach der Montage die Rohleitung frei von Schmutzpartikeln.
Nennweiten für die Entgasungsleitungen:
Typ
Entgasungsleitung vom Anlagensystem zum Gerät
Servitec xxx-2
Servitec xxx-4
Servitec xxx-8
Hinweis!
Wählen Sie eine Dimension größer für Entgasungsleitungen mit einer Rohrlänge von über 10 Meter.
Hinweis!
Gewährleisten Sie einen Mindestvolumenstrom von 10 m
20 — Deutsch
(Gasreiches Wasser)
DN 25
DN 25
DN 40
Vakuum-Sprührohrentgasung — 06.07.2016 - Rev. B
Entasgungsleitung von der Pumpe zum Anlagensystem
(Entgastes Wasser)
/Stunde für die Entgasung.
3
DN 32
DN 32
DN 50
