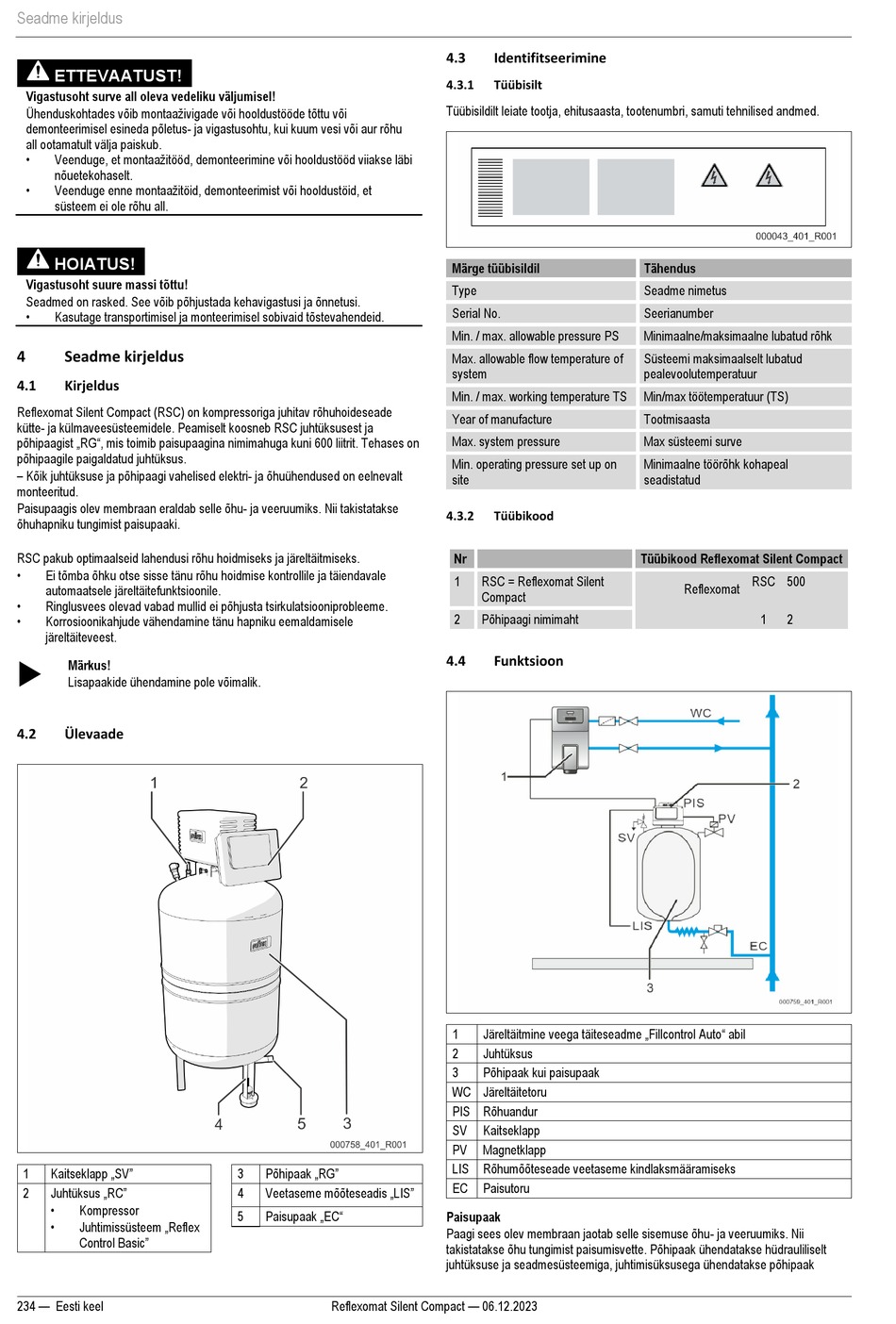

Seadme kirjeldus
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur rõhu
all ootamatult välja paiskub.
•
Veenduge, et montaažitööd, demonteerimine või hooldustööd viiakse läbi
nõuetekohaselt.
•
Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
süsteem ei ole rõhu all.
HOIATUS!
Vigastusoht suure massi tõttu!
Seadmed on rasked. See võib põhjustada kehavigastusi ja õnnetusi.
•
Kasutage transportimisel ja monteerimisel sobivaid tõstevahendeid.
4
Seadme kirjeldus
4.1
Kirjeldus
Reflexomat Silent Compact (RSC) on kompressoriga juhitav rõhuhoideseade
kütte- ja külmaveesüsteemidele. Peamiselt koosneb RSC juhtüksusest ja
põhipaagist „RG", mis toimib paisupaagina nimimahuga kuni 600 liitrit. Tehases on
põhipaagile paigaldatud juhtüksus.
– Kõik juhtüksuse ja põhipaagi vahelised elektri- ja õhuühendused on eelnevalt
monteeritud.
Paisupaagis olev membraan eraldab selle õhu- ja veeruumiks. Nii takistatakse
õhuhapniku tungimist paisupaaki.
RSC pakub optimaalseid lahendusi rõhu hoidmiseks ja järeltäitmiseks.
•
Ei tõmba õhku otse sisse tänu rõhu hoidmise kontrollile ja täiendavale
automaatsele järeltäitefunktsioonile.
•
Ringlusvees olevad vabad mullid ei põhjusta tsirkulatsiooniprobleeme.
•
Korrosioonikahjude vähendamine tänu hapniku eemaldamisele
järeltäiteveest.
Märkus!
Lisapaakide ühendamine pole võimalik.
4.2
Ülevaade
Kaitseklapp „SV"
1
Juhtüksus „RC"
2
•
Kompressor
•
Juhtimissüsteem „Reflex
Control Basic"
234 — Eesti keel
Põhipaak „RG"
3
Veetaseme mõõteseadis „LIS"
4
Paisupaak „EC"
5
Reflexomat Silent Compact — 06.12.2023
4.3
Identifitseerimine
4.3.1
Tüübisilt
Tüübisildilt leiate tootja, ehitusaasta, tootenumbri, samuti tehnilised andmed.
Märge tüübisildil
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Tüübikood
Nr
1
RSC = Reflexomat Silent
Compact
2
Põhipaagi nimimaht
4.4
Funktsioon
Järeltäitmine veega täiteseadme „Fillcontrol Auto" abil
1
2
Juhtüksus
3
Põhipaak kui paisupaak
WC Järeltäitetoru
PIS Rõhuandur
SV
Kaitseklapp
PV
Magnetklapp
LIS Rõhumõõteseade veetaseme kindlaksmääramiseks
EC
Paisutoru
Paisupaak
Paagi sees olev membraan jaotab selle sisemuse õhu- ja veeruumiks. Nii
takistatakse õhu tungimist paisumisvette. Põhipaak ühendatakse hüdrauliliselt
juhtüksuse ja seadmesüsteemiga, juhtimisüksusega ühendatakse põhipaak
Tähendus
Seadme nimetus
Seerianumber
Minimaalne/maksimaalne lubatud rõhk
Süsteemi maksimaalselt lubatud
pealevoolutemperatuur
Min/max töötemperatuur (TS)
Tootmisaasta
Max süsteemi surve
Minimaalne töörõhk kohapeal
seadistatud
Tüübikood Reflexomat Silent Compact
RSC 500
Reflexomat
1
2
