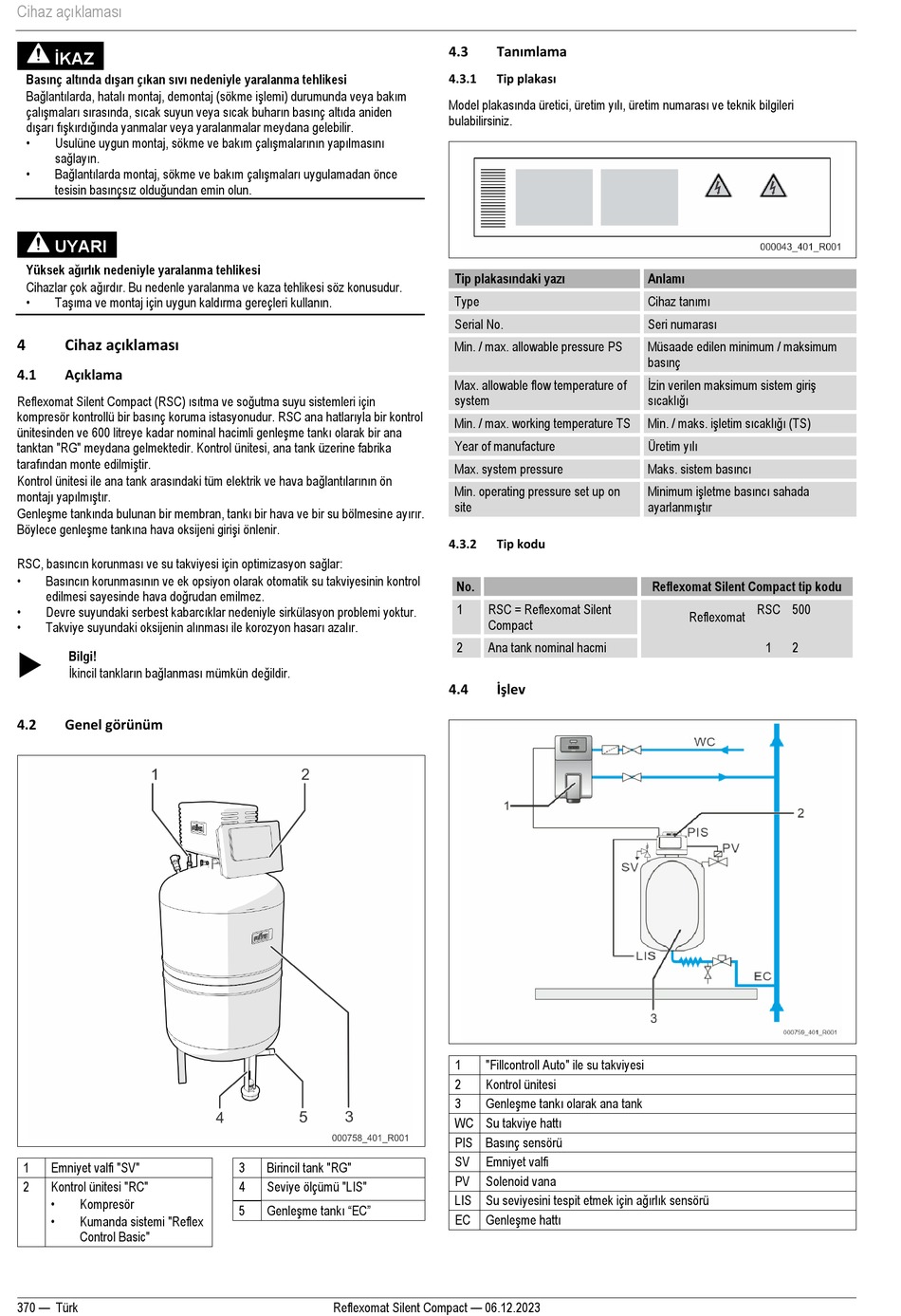

Cihaz açıklaması
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya bakım
çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda aniden
dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
•
Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
•
Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
UYARI
Yüksek ağırlık nedeniyle yaralanma tehlikesi
Cihazlar çok ağırdır. Bu nedenle yaralanma ve kaza tehlikesi söz konusudur.
•
Taşıma ve montaj için uygun kaldırma gereçleri kullanın.
Cihaz açıklaması
4
Açıklama
4.1
Reflexomat Silent Compact (RSC) ısıtma ve soğutma suyu sistemleri için
kompresör kontrollü bir basınç koruma istasyonudur. RSC ana hatlarıyla bir kontrol
ünitesinden ve 600 litreye kadar nominal hacimli genleşme tankı olarak bir ana
tanktan "RG" meydana gelmektedir. Kontrol ünitesi, ana tank üzerine fabrika
tarafından monte edilmiştir.
Kontrol ünitesi ile ana tank arasındaki tüm elektrik ve hava bağlantılarının ön
montajı yapılmıştır.
Genleşme tankında bulunan bir membran, tankı bir hava ve bir su bölmesine ayırır.
Böylece genleşme tankına hava oksijeni girişi önlenir.
RSC, basıncın korunması ve su takviyesi için optimizasyon sağlar:
•
Basıncın korunmasının ve ek opsiyon olarak otomatik su takviyesinin kontrol
edilmesi sayesinde hava doğrudan emilmez.
•
Devre suyundaki serbest kabarcıklar nedeniyle sirkülasyon problemi yoktur.
•
Takviye suyundaki oksijenin alınması ile korozyon hasarı azalır.
Bilgi!
İkincil tankların bağlanması mümkün değildir.
4.2
Genel görünüm
1
Emniyet valfi "SV"
2
Kontrol ünitesi "RC"
•
Kompresör
•
Kumanda sistemi "Reflex
Control Basic"
370 — Türk
3
Birincil tank "RG"
4
Seviye ölçümü "LIS"
Genleşme tankı "EC"
5
Reflexomat Silent Compact — 06.12.2023
Tanımlama
4.3
Tip plakası
4.3.1
Model plakasında üretici, üretim yılı, üretim numarası ve teknik bilgileri
bulabilirsiniz.
Tip plakasındaki yazı
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Tip kodu
No.
1
RSC = Reflexomat Silent
Compact
2
Ana tank nominal hacmi
İşlev
4.4
1
"Fillcontroll Auto" ile su takviyesi
2
Kontrol ünitesi
Genleşme tankı olarak ana tank
3
WC Su takviye hattı
PIS Basınç sensörü
SV
Emniyet valfi
PV
Solenoid vana
LIS Su seviyesini tespit etmek için ağırlık sensörü
Genleşme hattı
EC
Anlamı
Cihaz tanımı
Seri numarası
Müsaade edilen minimum / maksimum
basınç
İzin verilen maksimum sistem giriş
sıcaklığı
Min. / maks. işletim sıcaklığı (TS)
Üretim yılı
Maks. sistem basıncı
Minimum işletme basıncı sahada
ayarlanmıştır
Reflexomat Silent Compact tip kodu
RSC 500
Reflexomat
1
2
