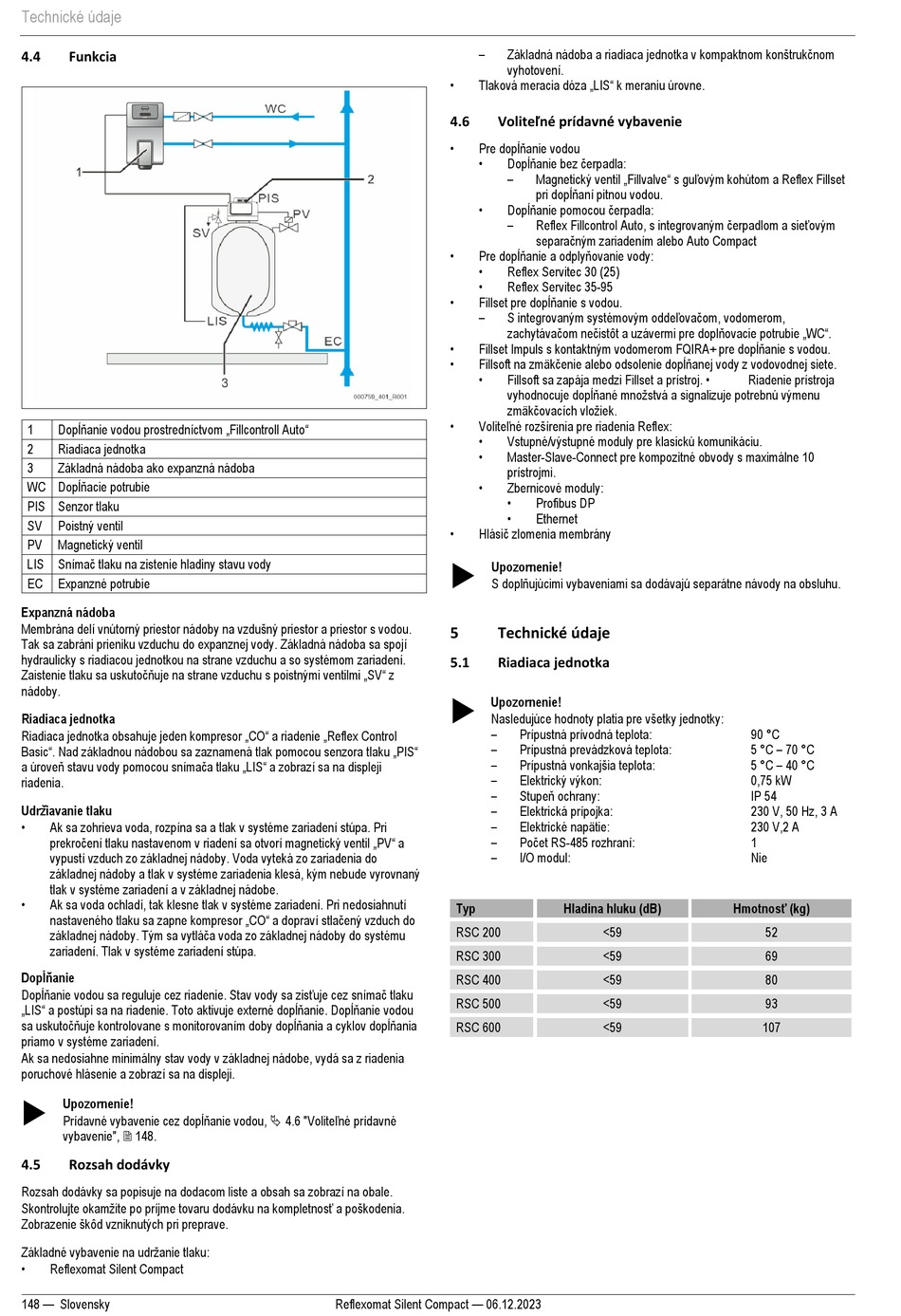

Technické údaje
4.4 Funkcia
Dopĺňanie vodou prostredníctvom „Fillcontroll Auto"
1
2 Riadiaca jednotka
3 Základná nádoba ako expanzná nádoba
WC Dopĺňacie potrubie
PIS Senzor tlaku
SV Poistný ventil
PV Magnetický ventil
LIS Snímač tlaku na zistenie hladiny stavu vody
EC Expanzné potrubie
Expanzná nádoba
Membrána delí vnútorný priestor nádoby na vzdušný priestor a priestor s vodou.
Tak sa zabráni prieniku vzduchu do expanznej vody. Základná nádoba sa spojí
hydraulicky s riadiacou jednotkou na strane vzduchu a so systémom zariadení.
Zaistenie tlaku sa uskutočňuje na strane vzduchu s poistnými ventilmi „SV" z
nádoby.
Riadiaca jednotka
Riadiaca jednotka obsahuje jeden kompresor „CO" a riadenie „Reflex Control
Basic". Nad základnou nádobou sa zaznamená tlak pomocou senzora tlaku „PIS"
a úroveň stavu vody pomocou snímača tlaku „LIS" a zobrazí sa na displeji
riadenia.
Udržiavanie tlaku
•
Ak sa zohrieva voda, rozpína sa a tlak v systéme zariadení stúpa. Pri
prekročení tlaku nastavenom v riadení sa otvorí magnetický ventil „PV" a
vypustí vzduch zo základnej nádoby. Voda vyteká zo zariadenia do
základnej nádoby a tlak v systéme zariadenia klesá, kým nebude vyrovnaný
tlak v systéme zariadení a v základnej nádobe.
•
Ak sa voda ochladí, tak klesne tlak v systéme zariadení. Pri nedosiahnutí
nastaveného tlaku sa zapne kompresor „CO" a dopraví stlačený vzduch do
základnej nádoby. Tým sa vytláča voda zo základnej nádoby do systému
zariadení. Tlak v systéme zariadení stúpa.
Dopĺňanie
Dopĺňanie vodou sa reguluje cez riadenie. Stav vody sa zisťuje cez snímač tlaku
„LIS" a postúpi sa na riadenie. Toto aktivuje externé dopĺňanie. Dopĺňanie vodou
sa uskutočňuje kontrolovane s monitorovaním doby dopĺňania a cyklov dopĺňania
priamo v systéme zariadení.
Ak sa nedosiahne minimálny stav vody v základnej nádobe, vydá sa z riadenia
poruchové hlásenie a zobrazí sa na displeji.

Upozornenie!
Prídavné vybavenie cez dopĺňanie vodou,  4.6 "Voliteľné prídavné
vybavenie",  148.
4.5 Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Skontrolujte okamžite po príjme tovaru dodávku na kompletnosť a poškodenia.
Zobrazenie škôd vzniknutých pri preprave.
Základné vybavenie na udržanie tlaku:
•
Reflexomat Silent Compact
148 — Slovensky
–
• Tlaková meracia dóza „LIS" k meraniu úrovne.
Voliteľné prídavné vybavenie
4.6
• Pre dopĺňanie vodou
•
•
• Pre dopĺňanie a odplyňovanie vody:
•
•
• Fillset pre dopĺňanie s vodou.
–
• Fillset Impuls s kontaktným vodomerom FQIRA+ pre dopĺňanie s vodou.
• Fillsoft na zmäkčenie alebo odsolenie dopĺňanej vody z vodovodnej siete.
•
• Voliteľné rozšírenia pre riadenia Reflex:
•
•
•
• Hlásič zlomenia membrány

Upozornenie!
S doplňujúcimi vybaveniami sa dodávajú separátne návody na obsluhu.
5 Technické údaje
5.1 Riadiaca jednotka

Upozornenie!
Nasledujúce hodnoty platia pre všetky jednotky:
–
–
–
–
–
–
–
–
–
Typ
RSC 200
RSC 300
RSC 400
RSC 500
RSC 600
Reflexomat Silent Compact — 06.12.2023
Základná nádoba a riadiaca jednotka v kompaktnom konštrukčnom
vyhotovení.
Dopĺňanie bez čerpadla:
– Magnetický ventil „Fillvalve" s guľovým kohútom a Reflex Fillset
pri dopĺňaní pitnou vodou.
Dopĺňanie pomocou čerpadla:
– Reflex Fillcontrol Auto, s integrovaným čerpadlom a sieťovým
separačným zariadením alebo Auto Compact
Reflex Servitec 30 (25)
Reflex Servitec 35-95
S integrovaným systémovým oddeľovačom, vodomerom,
zachytávačom nečistôt a uzávermi pre doplňovacie potrubie „WC".
Fillsoft sa zapája medzi Fillset a prístroj. •
vyhodnocuje dopĺňané množstvá a signalizuje potrebnú výmenu
zmäkčovacích vložiek.
Vstupné/výstupné moduly pre klasickú komunikáciu.
Master-Slave-Connect pre kompozitné obvody s maximálne 10
prístrojmi.
Zbernicové moduly:
•
Profibus DP
•
Ethernet
Prípustná prívodná teplota:
Prípustná prevádzková teplota:
Prípustná vonkajšia teplota:
Elektrický výkon:
Stupeň ochrany:
Elektrická prípojka:
Elektrické napätie:
Počet RS-485 rozhraní:
I/O modul:
Hladina hluku (dB)
<59
<59
<59
<59
<59
Riadenie prístroja
90 °C
5 °C – 70 °C
5 °C – 40 °C
0,75 kW
IP 54
230 V, 50 Hz, 3 A
230 V,2 A
1
Nie
Hmotnosť (kg)
52
69
80
93
107
