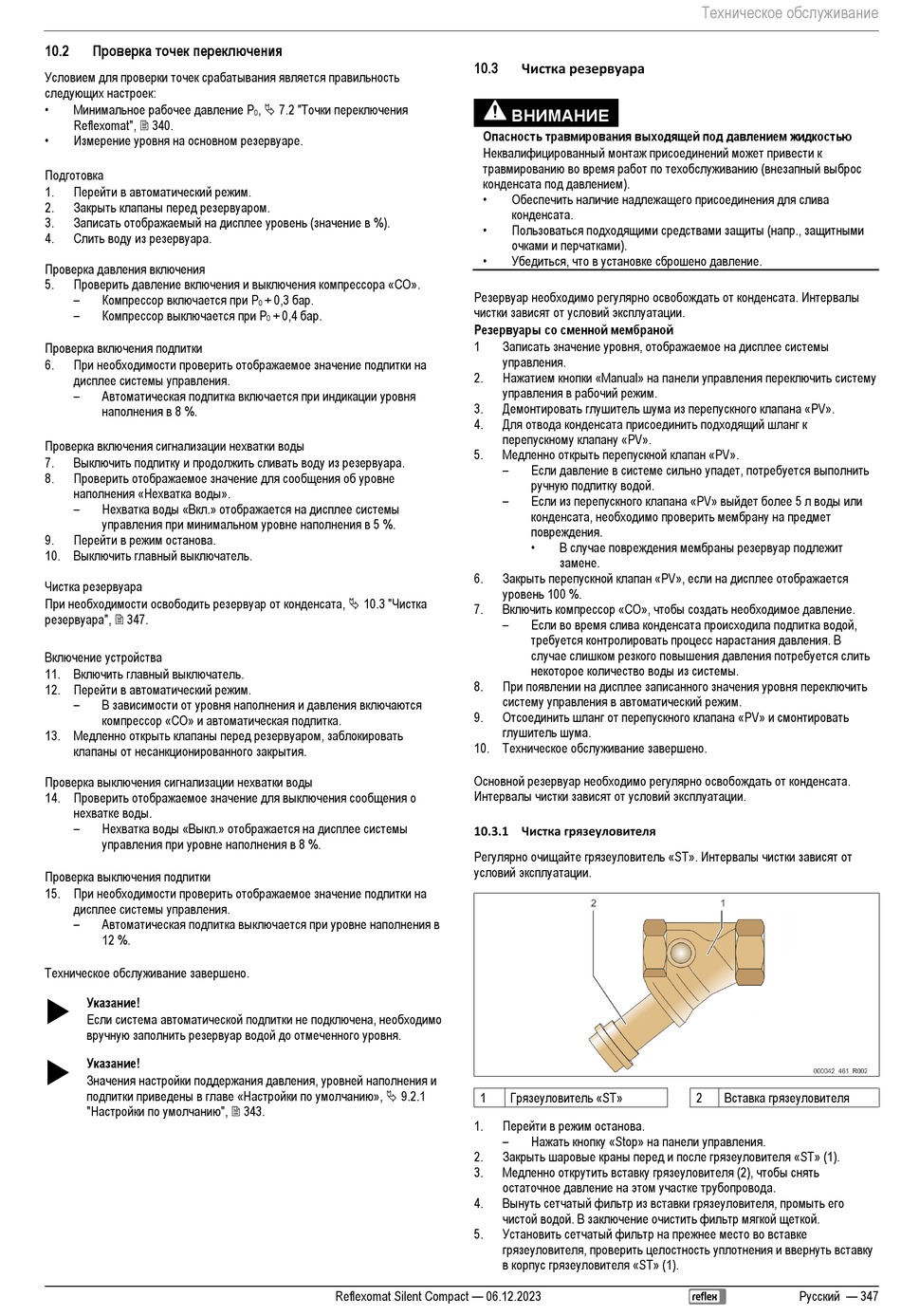

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 347

Проверка точек переключения
10.2
Условием для проверки точек срабатывания является правильность
следующих настроек:
• Минимальное рабочее давление P
Reflexomat",  340.
• Измерение уровня на основном резервуаре.
Подготовка
Перейти в автоматический режим.
1.
Закрыть клапаны перед резервуаром.
2.
Записать отображаемый на дисплее уровень (значение в %).
3.
Слить воду из резервуара.
4.
Проверка давления включения
Проверить давление включения и выключения компрессора «CO».
5.
– Компрессор включается при P
– Компрессор выключается при P
Проверка включения подпитки
При необходимости проверить отображаемое значение подпитки на
6.
дисплее системы управления.
– Автоматическая подпитка включается при индикации уровня
наполнения в 8 %.
Проверка включения сигнализации нехватки воды
Выключить подпитку и продолжить сливать воду из резервуара.
7.
Проверить отображаемое значение для сообщения об уровне
8.
наполнения «Нехватка воды».
– Нехватка воды «Вкл.» отображается на дисплее системы
управления при минимальном уровне наполнения в 5 %.
Перейти в режим останова.
9.
10. Выключить главный выключатель.
Чистка резервуара
При необходимости освободить резервуар от конденсата,  10.3 "Чистка
резервуара",  347.
Включение устройства
11. Включить главный выключатель.
12. Перейти в автоматический режим.
– В зависимости от уровня наполнения и давления включаются
компрессор «CO» и автоматическая подпитка.
13. Медленно открыть клапаны перед резервуаром, заблокировать
клапаны от несанкционированного закрытия.
Проверка выключения сигнализации нехватки воды
14. Проверить отображаемое значение для выключения сообщения о
нехватке воды.
– Нехватка воды «Выкл.» отображается на дисплее системы
управления при уровне наполнения в 8 %.
Проверка выключения подпитки
15. При необходимости проверить отображаемое значение подпитки на
дисплее системы управления.
– Автоматическая подпитка выключается при уровне наполнения в
12 %.
Техническое обслуживание завершено.
Указание!

Если система автоматической подпитки не подключена, необходимо
вручную заполнить резервуар водой до отмеченного уровня.
Указание!

Значения настройки поддержания давления, уровней наполнения и
подпитки приведены в главе «Настройки по умолчанию»,  9.2.1
"Настройки по умолчанию",  343.
,  7.2 "Точки переключения
0
+ 0,3 бар.
0
+ 0,4 бар.
0
Reflexomat Silent Compact — 06.12.2023
Чистка резервуара
10.3
ВНИМАНИЕ
Опасность травмирования выходящей под давлением жидкостью
Неквалифицированный монтаж присоединений может привести к
травмированию во время работ по техобслуживанию (внезапный выброс
конденсата под давлением).
• Обеспечить наличие надлежащего присоединения для слива
конденсата.
• Пользоваться подходящими средствами защиты (напр., защитными
очками и перчатками).
• Убедиться, что в установке сброшено давление.
Резервуар необходимо регулярно освобождать от конденсата. Интервалы
чистки зависят от условий эксплуатации.
Резервуары со сменной мембраной
Записать значение уровня, отображаемое на дисплее системы
1
управления.
Нажатием кнопки «Manual» на панели управления переключить систему
2.
управления в рабочий режим.
Демонтировать глушитель шума из перепускного клапана «PV».
3.
Для отвода конденсата присоединить подходящий шланг к
4.
перепускному клапану «PV».
Медленно открыть перепускной клапан «PV».
5.
– Если давление в системе сильно упадет, потребуется выполнить
ручную подпитку водой.
– Если из перепускного клапана «PV» выйдет более 5 л воды или
конденсата, необходимо проверить мембрану на предмет
повреждения.
• В случае повреждения мембраны резервуар подлежит
замене.
Закрыть перепускной клапан «PV», если на дисплее отображается
6.
уровень 100 %.
Включить компрессор «CO», чтобы создать необходимое давление.
7.
– Если во время слива конденсата происходила подпитка водой,
требуется контролировать процесс нарастания давления. В
случае слишком резкого повышения давления потребуется слить
некоторое количество воды из системы.
При появлении на дисплее записанного значения уровня переключить
8.
систему управления в автоматический режим.
Отсоединить шланг от перепускного клапана «PV» и смонтировать
9.
глушитель шума.
10. Техническое обслуживание завершено.
Основной резервуар необходимо регулярно освобождать от конденсата.
Интервалы чистки зависят от условий эксплуатации.
10.3.1 Чистка грязеуловителя
Регулярно очищайте грязеуловитель «ST». Интервалы чистки зависят от
условий эксплуатации.
Грязеуловитель «ST»
1
Перейти в режим останова.
1.
– Нажать кнопку «Stop» на панели управления.
Закрыть шаровые краны перед и после грязеуловителя «ST» (1).
2.
Медленно открутить вставку грязеуловителя (2), чтобы снять
3.
остаточное давление на этом участке трубопровода.
Вынуть сетчатый фильтр из вставки грязеуловителя, промыть его
4.
чистой водой. В заключение очистить фильтр мягкой щеткой.
Установить сетчатый фильтр на прежнее место во вставке
5.
грязеуловителя, проверить целостность уплотнения и ввернуть вставку
в корпус грязеуловителя «ST» (1).
Техническое обслуживание
Вставка грязеуловителя
2
