Montage

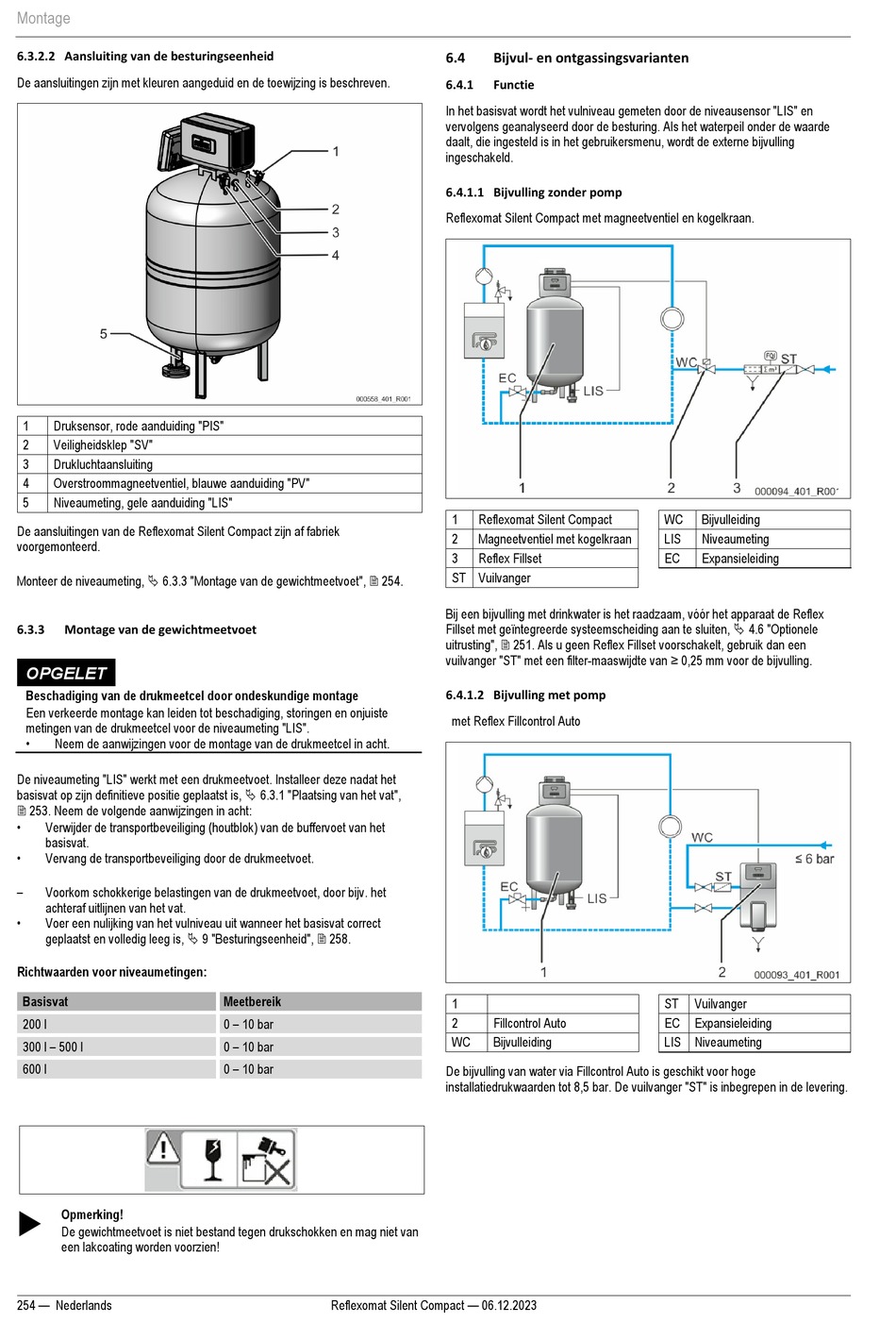

6.3.2.2 Aansluiting van de besturingseenheid
De aansluitingen zijn met kleuren aangeduid en de toewijzing is beschreven.
1
Druksensor, rode aanduiding "PIS"
2
Veiligheidsklep "SV"
3
Drukluchtaansluiting
4
Overstroommagneetventiel, blauwe aanduiding "PV"
5
Niveaumeting, gele aanduiding "LIS"
De aansluitingen van de Reflexomat Silent Compact zijn af fabriek
voorgemonteerd.
Monteer de niveaumeting, 6.3.3 "Montage van de gewichtmeetvoet", 254.
6.3.3
Montage van de gewichtmeetvoet
OPGELET
Beschadiging van de drukmeetcel door ondeskundige montage
Een verkeerde montage kan leiden tot beschadiging, storingen en onjuiste
metingen van de drukmeetcel voor de niveaumeting "LIS".
•
Neem de aanwijzingen voor de montage van de drukmeetcel in acht.
De niveaumeting "LIS" werkt met een drukmeetvoet. Installeer deze nadat het
basisvat op zijn definitieve positie geplaatst is, 6.3.1 "Plaatsing van het vat",
253. Neem de volgende aanwijzingen in acht:
•
Verwijder de transportbeveiliging (houtblok) van de buffervoet van het
basisvat.
•
Vervang de transportbeveiliging door de drukmeetvoet.
–
Voorkom schokkerige belastingen van de drukmeetvoet, door bijv. het
achteraf uitlijnen van het vat.
•
Voer een nulijking van het vulniveau uit wanneer het basisvat correct
geplaatst en volledig leeg is, 9 "Besturingseenheid", 258.
Richtwaarden voor niveaumetingen:
Basisvat
200 l
300 l – 500 l
600 l
Opmerking!
De gewichtmeetvoet is niet bestand tegen drukschokken en mag niet van
een lakcoating worden voorzien!
254 — Nederlands
Meetbereik
0 – 10 bar
0 – 10 bar
0 – 10 bar
Reflexomat Silent Compact — 06.12.2023
6.4
Bijvul- en ontgassingsvarianten
6.4.1
Functie
In het basisvat wordt het vulniveau gemeten door de niveausensor "LIS" en
vervolgens geanalyseerd door de besturing. Als het waterpeil onder de waarde
daalt, die ingesteld is in het gebruikersmenu, wordt de externe bijvulling
ingeschakeld.
6.4.1.1 Bijvulling zonder pomp
Reflexomat Silent Compact met magneetventiel en kogelkraan.
1
Reflexomat Silent Compact
2
Magneetventiel met kogelkraan
3
Reflex Fillset
ST Vuilvanger
Bij een bijvulling met drinkwater is het raadzaam, vóór het apparaat de Reflex
Fillset met geïntegreerde systeemscheiding aan te sluiten, 4.6 "Optionele
uitrusting", 251. Als u geen Reflex Fillset voorschakelt, gebruik dan een
vuilvanger "ST" met een filter-maaswijdte van ≥ 0,25 mm voor de bijvulling.
6.4.1.2 Bijvulling met pomp
met Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
WC
Bijvulleiding
De bijvulling van water via Fillcontrol Auto is geschikt voor hoge
installatiedrukwaarden tot 8,5 bar. De vuilvanger "ST" is inbegrepen in de levering.
WC
Bijvulleiding
LIS
Niveaumeting
EC
Expansieleiding
ST
Vuilvanger
EC
Expansieleiding
LIS Niveaumeting
