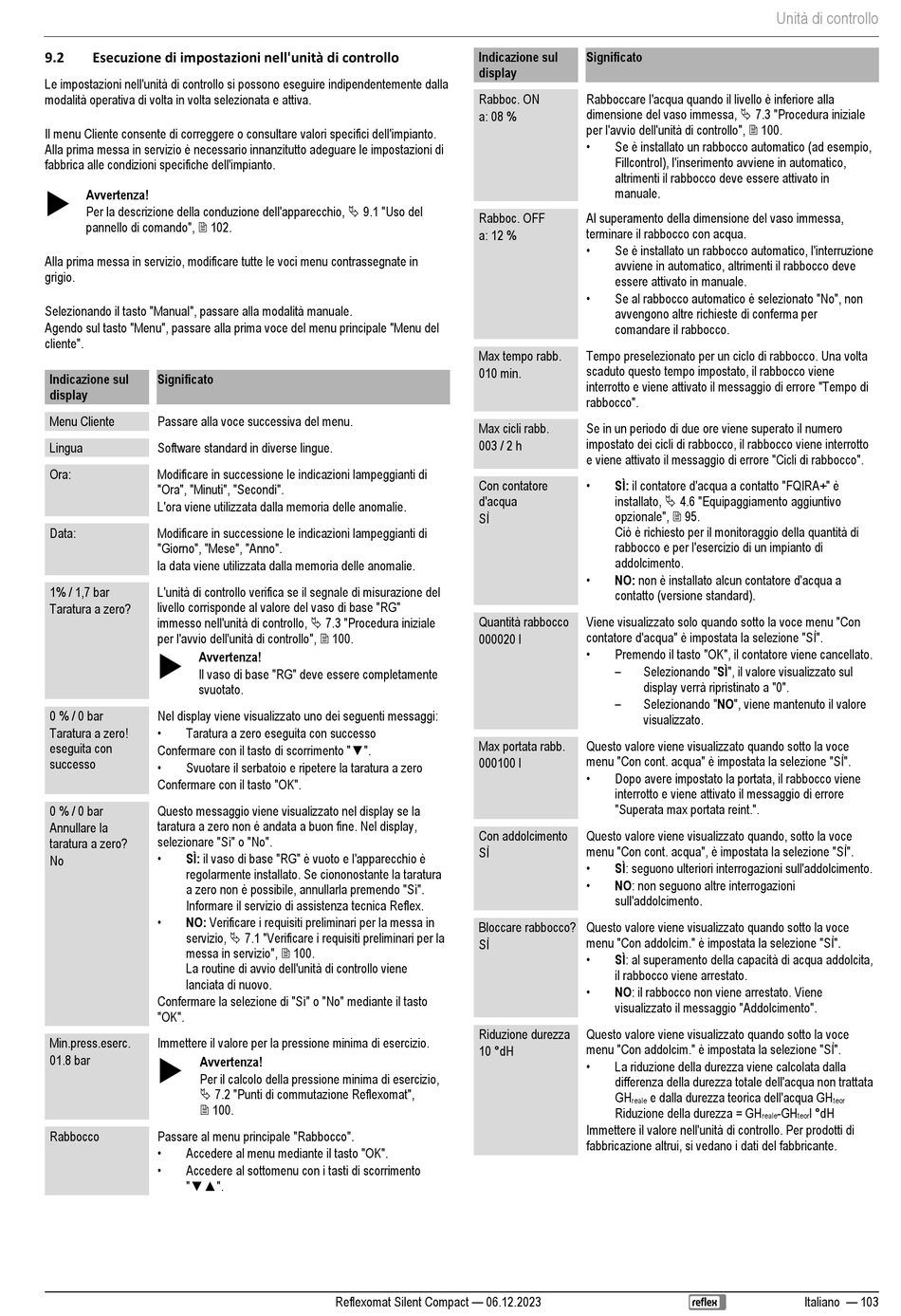

9.2
Esecuzione di impostazioni nell'unità di controllo
Le impostazioni nell'unità di controllo si possono eseguire indipendentemente dalla
modalità operativa di volta in volta selezionata e attiva.
Il menu Cliente consente di correggere o consultare valori specifici dell'impianto.
Alla prima messa in servizio è necessario innanzitutto adeguare le impostazioni di
fabbrica alle condizioni specifiche dell'impianto.
Avvertenza!
Per la descrizione della conduzione dell'apparecchio, 9.1 "Uso del
pannello di comando", 102.
Alla prima messa in servizio, modificare tutte le voci menu contrassegnate in
grigio.
Selezionando il tasto "Manual", passare alla modalità manuale.
Agendo sul tasto "Menu", passare alla prima voce del menu principale "Menu del
cliente".
Indicazione sul
Significato
display
Menu Cliente
Passare alla voce successiva del menu.
Lingua
Software standard in diverse lingue.
Ora:
Modificare in successione le indicazioni lampeggianti di
"Ora", "Minuti", "Secondi".
L'ora viene utilizzata dalla memoria delle anomalie.
Data:
Modificare in successione le indicazioni lampeggianti di
"Giorno", "Mese", "Anno".
la data viene utilizzata dalla memoria delle anomalie.
1% / 1,7 bar
L'unità di controllo verifica se il segnale di misurazione del
livello corrisponde al valore del vaso di base "RG"
Taratura a zero?
immesso nell'unità di controllo, 7.3 "Procedura iniziale
per l'avvio dell'unità di controllo", 100.
Avvertenza!
Il vaso di base "RG" deve essere completamente
svuotato.
0 % / 0 bar
Nel display viene visualizzato uno dei seguenti messaggi:
•
Taratura a zero!
Taratura a zero eseguita con successo
eseguita con
Confermare con il tasto di scorrimento "▼".
•
successo
Svuotare il serbatoio e ripetere la taratura a zero
Confermare con il tasto "OK".
0 % / 0 bar
Questo messaggio viene visualizzato nel display se la
taratura a zero non è andata a buon fine. Nel display,
Annullare la
selezionare "Sì" o "No".
taratura a zero?
•
SÌ: il vaso di base "RG" è vuoto e l'apparecchio è
No
regolarmente installato. Se ciononostante la taratura
a zero non è possibile, annullarla premendo "Sì".
Informare il servizio di assistenza tecnica Reflex.
•
NO: Verificare i requisiti preliminari per la messa in
servizio, 7.1 "Verificare i requisiti preliminari per la
messa in servizio", 100.
La routine di avvio dell'unità di controllo viene
lanciata di nuovo.
Confermare la selezione di "Sì" o "No" mediante il tasto
"OK".
Min.press.eserc.
Immettere il valore per la pressione minima di esercizio.
01.8 bar
Avvertenza!
Per il calcolo della pressione minima di esercizio,
7.2 "Punti di commutazione Reflexomat",
100.
Rabbocco
Passare al menu principale "Rabbocco".
•
Accedere al menu mediante il tasto "OK".
•
Accedere al sottomenu con i tasti di scorrimento
"▼▲".
Indicazione sul
display
Rabboc. ON
a: 08 %
Rabboc. OFF
a: 12 %
Max tempo rabb.
010 min.
Max cicli rabb.
003 / 2 h
Con contatore
d'acqua
SÌ
Quantità rabbocco
000020 l
Max portata rabb.
000100 l
Con addolcimento
SÌ
Bloccare rabbocco?
SÌ
Riduzione durezza
10 °dH
Reflexomat Silent Compact — 06.12.2023
Significato
Rabboccare l'acqua quando il livello è inferiore alla
dimensione del vaso immessa, 7.3 "Procedura iniziale
per l'avvio dell'unità di controllo", 100.
•
Se è installato un rabbocco automatico (ad esempio,
Fillcontrol), l'inserimento avviene in automatico,
altrimenti il rabbocco deve essere attivato in
manuale.
Al superamento della dimensione del vaso immessa,
terminare il rabbocco con acqua.
•
Se è installato un rabbocco automatico, l'interruzione
avviene in automatico, altrimenti il rabbocco deve
essere attivato in manuale.
•
Se al rabbocco automatico è selezionato "No", non
avvengono altre richieste di conferma per
comandare il rabbocco.
Tempo preselezionato per un ciclo di rabbocco. Una volta
scaduto questo tempo impostato, il rabbocco viene
interrotto e viene attivato il messaggio di errore "Tempo di
rabbocco".
Se in un periodo di due ore viene superato il numero
impostato dei cicli di rabbocco, il rabbocco viene interrotto
e viene attivato il messaggio di errore "Cicli di rabbocco".
•
SÌ: il contatore d'acqua a contatto "FQIRA+" è
installato, 4.6 "Equipaggiamento aggiuntivo
opzionale", 95.
Ciò è richiesto per il monitoraggio della quantità di
rabbocco e per l'esercizio di un impianto di
addolcimento.
•
NO: non è installato alcun contatore d'acqua a
contatto (versione standard).
Viene visualizzato solo quando sotto la voce menu "Con
contatore d'acqua" è impostata la selezione "SÌ".
•
Premendo il tasto "OK", il contatore viene cancellato.
–
Selezionando "SÌ", il valore visualizzato sul
display verrà ripristinato a "0".
–
Selezionando "NO", viene mantenuto il valore
visualizzato.
Questo valore viene visualizzato quando sotto la voce
menu "Con cont. acqua" è impostata la selezione "SÌ".
•
Dopo avere impostato la portata, il rabbocco viene
interrotto e viene attivato il messaggio di errore
"Superata max portata reint.".
Questo valore viene visualizzato quando, sotto la voce
menu "Con cont. acqua", è impostata la selezione "SÌ".
•
SÌ: seguono ulteriori interrogazioni sull'addolcimento.
•
NO: non seguono altre interrogazioni
sull'addolcimento.
Questo valore viene visualizzato quando sotto la voce
menu "Con addolcim." è impostata la selezione "SÌ".
•
SÌ: al superamento della capacità di acqua addolcita,
il rabbocco viene arrestato.
•
NO: il rabbocco non viene arrestato. Viene
visualizzato il messaggio "Addolcimento".
Questo valore viene visualizzato quando sotto la voce
menu "Con addolcim." è impostata la selezione "SÌ".
•
La riduzione della durezza viene calcolata dalla
differenza della durezza totale dell'acqua non trattata
GH
e dalla durezza teorica dell'acqua GH
reale
Riduzione della durezza = GH
Immettere il valore nell'unità di controllo. Per prodotti di
fabbricazione altrui, si vedano i dati del fabbricante.
Unità di controllo
teor
-GH
l °dH
reale
teor
Italiano — 103
