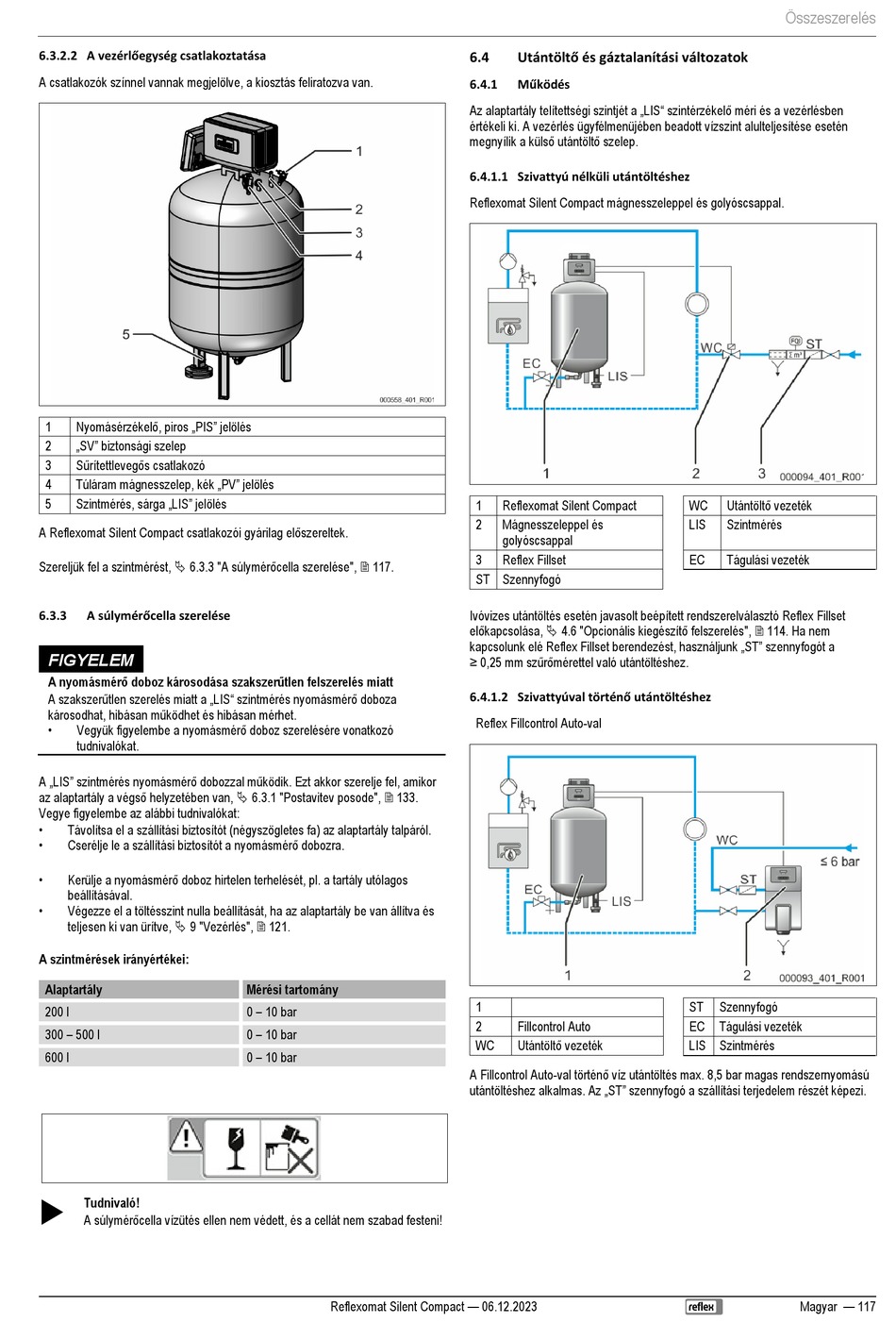

6.3.2.2 A vezérlőegység csatlakoztatása
A csatlakozók színnel vannak megjelölve, a kiosztás feliratozva van.
Nyomásérzékelő, piros „PIS" jelölés
1
„SV" biztonsági szelep
2
Sűrítettlevegős csatlakozó
3
Túláram mágnesszelep, kék „PV" jelölés
4
Szintmérés, sárga „LIS" jelölés
5
A Reflexomat Silent Compact csatlakozói gyárilag előszereltek.
Szereljük fel a szintmérést, 6.3.3 "A súlymérőcella szerelése", 117.
A súlymérőcella szerelése
6.3.3
FIGYELEM
A nyomásmérő doboz károsodása szakszerűtlen felszerelés miatt
A szakszerűtlen szerelés miatt a „LIS" szintmérés nyomásmérő doboza
károsodhat, hibásan működhet és hibásan mérhet.
•
Vegyük figyelembe a nyomásmérő doboz szerelésére vonatkozó
tudnivalókat.
A „LIS" szintmérés nyomásmérő dobozzal működik. Ezt akkor szerelje fel, amikor
az alaptartály a végső helyzetében van, 6.3.1 "Postavitev posode", 133.
Vegye figyelembe az alábbi tudnivalókat:
•
Távolítsa el a szállítási biztosítót (négyszögletes fa) az alaptartály talpáról.
•
Cserélje le a szállítási biztosítót a nyomásmérő dobozra.
•
Kerülje a nyomásmérő doboz hirtelen terhelését, pl. a tartály utólagos
beállításával.
•
Végezze el a töltésszint nulla beállítását, ha az alaptartály be van állítva és
teljesen ki van ürítve, 9 "Vezérlés", 121.
A szintmérések irányértékei:
Alaptartály
200 l
300 – 500 l
600 l
Tudnivaló!
A súlymérőcella vízütés ellen nem védett, és a cellát nem szabad festeni!
Mérési tartomány
0 – 10 bar
0 – 10 bar
0 – 10 bar
Reflexomat Silent Compact — 06.12.2023
Utántöltő és gáztalanítási változatok
6.4
Működés
6.4.1
Az alaptartály telítettségi szintjét a „LIS" szintérzékelő méri és a vezérlésben
értékeli ki. A vezérlés ügyfélmenüjében beadott vízszint alulteljesítése esetén
megnyílik a külső utántöltő szelep.
6.4.1.1 Szivattyú nélküli utántöltéshez
Reflexomat Silent Compact mágnesszeleppel és golyóscsappal.
1
Reflexomat Silent Compact
2
Mágnesszeleppel és
golyóscsappal
3
Reflex Fillset
ST Szennyfogó
Ivóvizes utántöltés esetén javasolt beépített rendszerelválasztó Reflex Fillset
előkapcsolása, 4.6 "Opcionális kiegészítő felszerelés", 114. Ha nem
kapcsolunk elé Reflex Fillset berendezést, használjunk „ST" szennyfogót a
≥ 0,25 mm szűrőmérettel való utántöltéshez.
6.4.1.2 Szivattyúval történő utántöltéshez
Reflex Fillcontrol Auto-val
1
2
Fillcontrol Auto
Utántöltő vezeték
WC
A Fillcontrol Auto-val történő víz utántöltés max. 8,5 bar magas rendszernyomású
utántöltéshez alkalmas. Az „ST" szennyfogó a szállítási terjedelem részét képezi.
Összeszerelés
Utántöltő vezeték
WC
LIS
Szintmérés
EC
Tágulási vezeték
ST
Szennyfogó
EC
Tágulási vezeték
LIS Szintmérés
Magyar — 117
