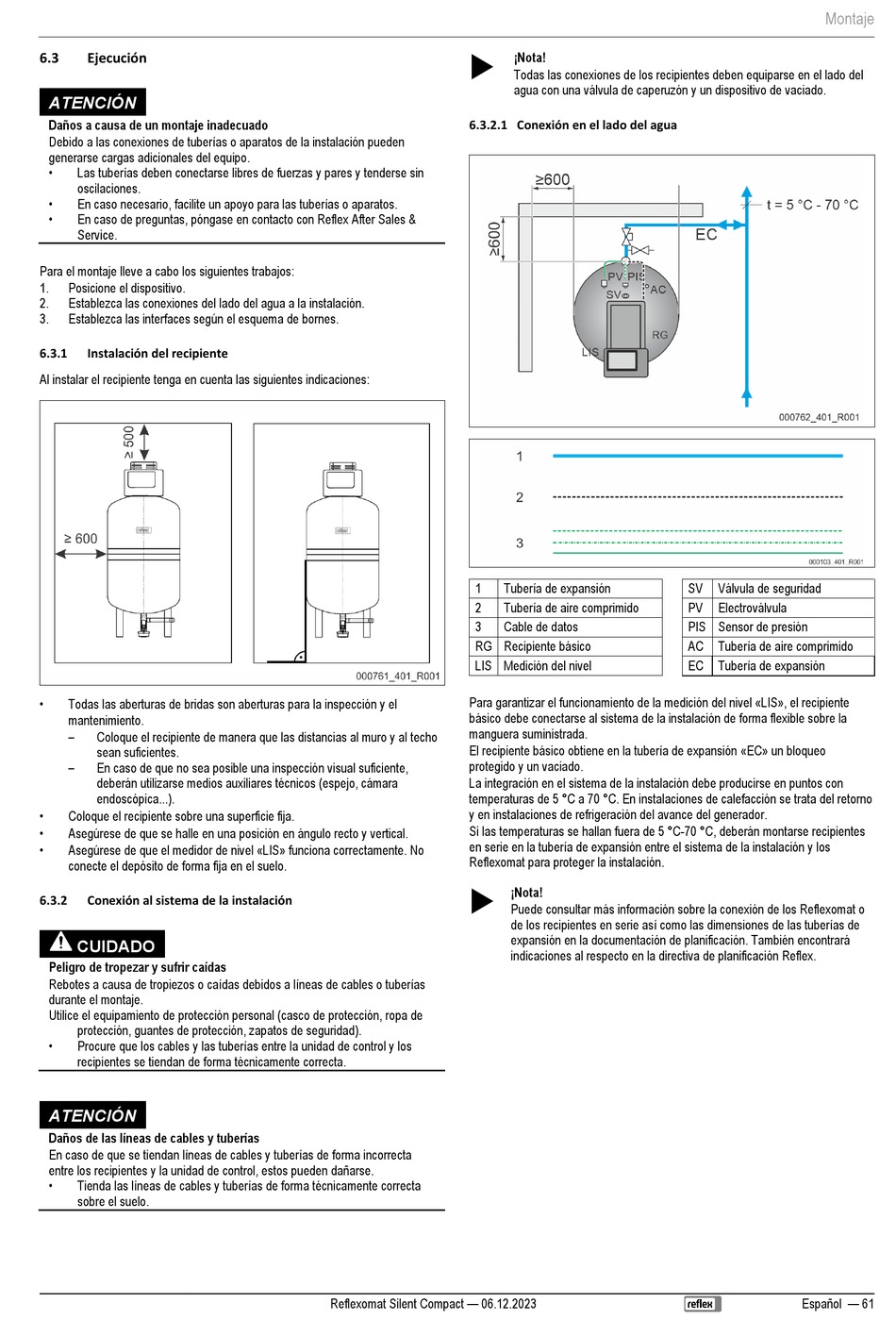

6.3
Ejecución
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del equipo.
•
Las tuberías deben conectarse libres de fuerzas y pares y tenderse sin
oscilaciones.
•
En caso necesario, facilite un apoyo para las tuberías o aparatos.
•
En caso de preguntas, póngase en contacto con Reflex After Sales &
Service.
Para el montaje lleve a cabo los siguientes trabajos:
1.
Posicione el dispositivo.
2.
Establezca las conexiones del lado del agua a la instalación.
3.
Establezca las interfaces según el esquema de bornes.
6.3.1
Instalación del recipiente
Al instalar el recipiente tenga en cuenta las siguientes indicaciones:
•
Todas las aberturas de bridas son aberturas para la inspección y el
mantenimiento.
–
Coloque el recipiente de manera que las distancias al muro y al techo
sean suficientes.
–
En caso de que no sea posible una inspección visual suficiente,
deberán utilizarse medios auxiliares técnicos (espejo, cámara
endoscópica...).
•
Coloque el recipiente sobre una superficie fija.
•
Asegúrese de que se halle en una posición en ángulo recto y vertical.
•
Asegúrese de que el medidor de nivel «LIS» funciona correctamente. No
conecte el depósito de forma fija en el suelo.
6.3.2
Conexión al sistema de la instalación
CUIDADO
Peligro de tropezar y sufrir caídas
Rebotes a causa de tropiezos o caídas debidos a líneas de cables o tuberías
durante el montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).
•
Procure que los cables y las tuberías entre la unidad de control y los
recipientes se tiendan de forma técnicamente correcta.
ATENCIÓN
Daños de las líneas de cables y tuberías
En caso de que se tiendan líneas de cables y tuberías de forma incorrecta
entre los recipientes y la unidad de control, estos pueden dañarse.
•
Tienda las líneas de cables y tuberías de forma técnicamente correcta
sobre el suelo.
6.3.2.1 Conexión en el lado del agua
1
2
3
RG Recipiente básico
LIS Medición del nivel
Para garantizar el funcionamiento de la medición del nivel «LIS», el recipiente
básico debe conectarse al sistema de la instalación de forma flexible sobre la
manguera suministrada.
El recipiente básico obtiene en la tubería de expansión «EC» un bloqueo
protegido y un vaciado.
La integración en el sistema de la instalación debe producirse en puntos con
temperaturas de 5 °C a 70 °C. En instalaciones de calefacción se trata del retorno
y en instalaciones de refrigeración del avance del generador.
Si las temperaturas se hallan fuera de 5 °C-70 °C, deberán montarse recipientes
en serie en la tubería de expansión entre el sistema de la instalación y los
Reflexomat para proteger la instalación.
Reflexomat Silent Compact — 06.12.2023
¡Nota!
Todas las conexiones de los recipientes deben equiparse en el lado del
agua con una válvula de caperuzón y un dispositivo de vaciado.
Tubería de expansión
Tubería de aire comprimido
Cable de datos
¡Nota!
Puede consultar más información sobre la conexión de los Reflexomat o
de los recipientes en serie así como las dimensiones de las tuberías de
expansión en la documentación de planificación. También encontrará
indicaciones al respecto en la directiva de planificación Reflex.
Montaje
SV
Válvula de seguridad
PV
Electroválvula
PIS Sensor de presión
AC
Tubería de aire comprimido
EC
Tubería de expansión
Español — 61
