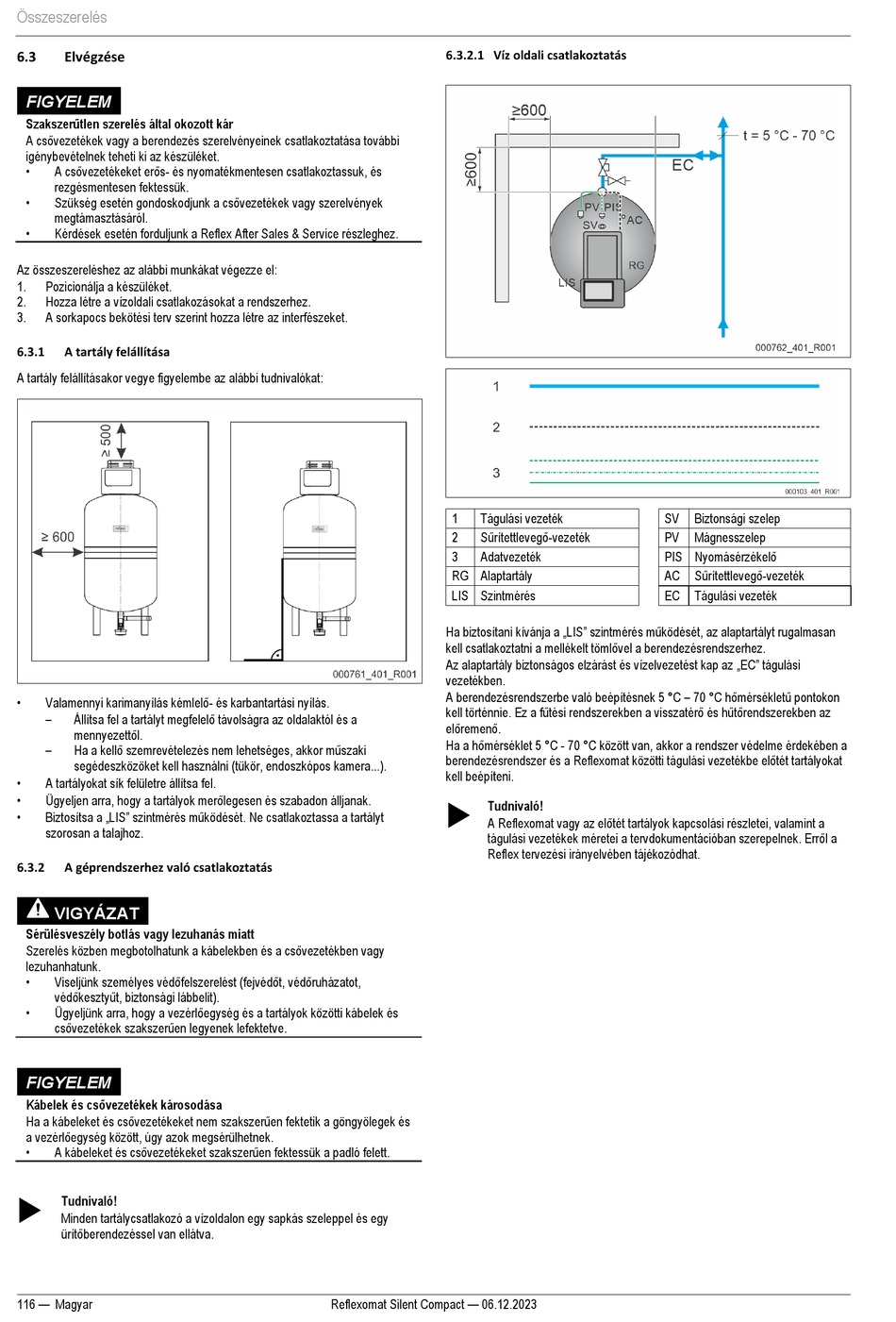

Összeszerelés
6.3
Elvégzése
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
•
A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
•
Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
•
Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.
Az összeszereléshez az alábbi munkákat végezze el:
1.
Pozicionálja a készüléket.
2.
Hozza létre a vízoldali csatlakozásokat a rendszerhez.
3.
A sorkapocs bekötési terv szerint hozza létre az interfészeket.
6.3.1
A tartály felállítása
A tartály felállításakor vegye figyelembe az alábbi tudnivalókat:
•
Valamennyi karimanyílás kémlelő- és karbantartási nyílás.
–
Állítsa fel a tartályt megfelelő távolságra az oldalaktól és a
mennyezettől.
–
Ha a kellő szemrevételezés nem lehetséges, akkor műszaki
segédeszközöket kell használni (tükör, endoszkópos kamera...).
•
A tartályokat sík felületre állítsa fel.
•
Ügyeljen arra, hogy a tartályok merőlegesen és szabadon álljanak.
•
Biztosítsa a „LIS" szintmérés működését. Ne csatlakoztassa a tartályt
szorosan a talajhoz.
6.3.2
A géprendszerhez való csatlakoztatás
VIGYÁZAT
Sérülésveszély botlás vagy lezuhanás miatt
Szerelés közben megbotolhatunk a kábelekben és a csővezetékben vagy
lezuhanhatunk.
•
Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
•
Ügyeljünk arra, hogy a vezérlőegység és a tartályok közötti kábelek és
csővezetékek szakszerűen legyenek lefektetve.
FIGYELEM
Kábelek és csővezetékek károsodása
Ha a kábeleket és csővezetékeket nem szakszerűen fektetik a göngyölegek és
a vezérlőegység között, úgy azok megsérülhetnek.
•
A kábeleket és csővezetékeket szakszerűen fektessük a padló felett.
Tudnivaló!
Minden tartálycsatlakozó a vízoldalon egy sapkás szeleppel és egy
ürítőberendezéssel van ellátva.
116 — Magyar
6.3.2.1 Víz oldali csatlakoztatás
1
Tágulási vezeték
Sűrítettlevegő-vezeték
2
3
Adatvezeték
RG Alaptartály
LIS Szintmérés
Ha biztosítani kívánja a „LIS" szintmérés működését, az alaptartályt rugalmasan
kell csatlakoztatni a mellékelt tömlővel a berendezésrendszerhez.
Az alaptartály biztonságos elzárást és vízelvezetést kap az „EC" tágulási
vezetékben.
A berendezésrendszerbe való beépítésnek 5 °C – 70 °C hőmérsékletű pontokon
kell történnie. Ez a fűtési rendszerekben a visszatérő és hűtőrendszerekben az
előremenő.
Ha a hőmérséklet 5 °C - 70 °C között van, akkor a rendszer védelme érdekében a
berendezésrendszer és a Reflexomat közötti tágulási vezetékbe előtét tartályokat
kell beépíteni.
Tudnivaló!
A Reflexomat vagy az előtét tartályok kapcsolási részletei, valamint a
tágulási vezetékek méretei a tervdokumentációban szerepelnek. Erről a
Reflex tervezési irányelvében tájékozódhat.
Reflexomat Silent Compact — 06.12.2023
SV
Biztonsági szelep
PV
Mágnesszelep
PIS Nyomásérzékelő
Sűrítettlevegő-vezeték
AC
EC
Tágulási vezeték
