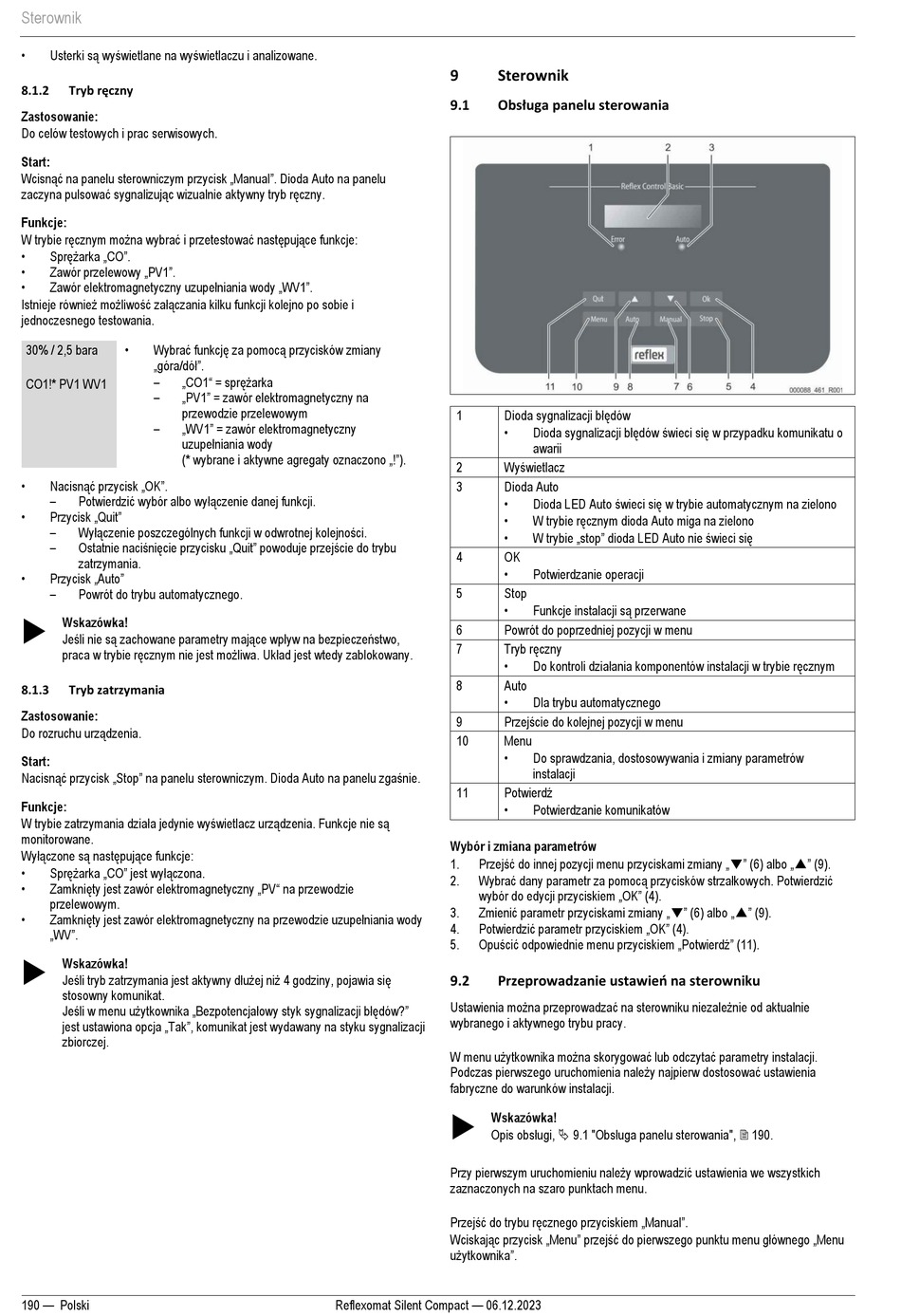

Sterownik
•
Usterki są wyświetlane na wyświetlaczu i analizowane.
Tryb ręczny
8.1.2
Zastosowanie:
Do celów testowych i prac serwisowych.
Start:
Wcisnąć na panelu sterowniczym przycisk „Manual". Dioda Auto na panelu
zaczyna pulsować sygnalizując wizualnie aktywny tryb ręczny.
Funkcje:
W trybie ręcznym można wybrać i przetestować następujące funkcje:
•
Sprężarka „CO".
•
Zawór przelewowy „PV1".
•
Zawór elektromagnetyczny uzupełniania wody „WV1".
Istnieje również możliwość załączania kilku funkcji kolejno po sobie i
jednoczesnego testowania.
•
Wybrać funkcję za pomocą przycisków zmiany
30% / 2,5 bara
„góra/dół".
–
„CO1" = sprężarka
CO1!* PV1 WV1
–
„PV1" = zawór elektromagnetyczny na
przewodzie przelewowym
–
„WV1" = zawór elektromagnetyczny
uzupełniania wody
(* wybrane i aktywne agregaty oznaczono „!").
•
Nacisnąć przycisk „OK".
–
Potwierdzić wybór albo wyłączenie danej funkcji.
•
Przycisk „Quit"
–
Wyłączenie poszczególnych funkcji w odwrotnej kolejności.
–
Ostatnie naciśnięcie przycisku „Quit" powoduje przejście do trybu
zatrzymania.
•
Przycisk „Auto"
–
Powrót do trybu automatycznego.
Wskazówka!
Jeśli nie są zachowane parametry mające wpływ na bezpieczeństwo,
praca w trybie ręcznym nie jest możliwa. Układ jest wtedy zablokowany.
8.1.3
Tryb zatrzymania
Zastosowanie:
Do rozruchu urządzenia.
Start:
Nacisnąć przycisk „Stop" na panelu sterowniczym. Dioda Auto na panelu zgaśnie.
Funkcje:
W trybie zatrzymania działa jedynie wyświetlacz urządzenia. Funkcje nie są
monitorowane.
Wyłączone są następujące funkcje:
•
Sprężarka „CO" jest wyłączona.
•
Zamknięty jest zawór elektromagnetyczny „PV" na przewodzie
przelewowym.
•
Zamknięty jest zawór elektromagnetyczny na przewodzie uzupełniania wody
„WV".
Wskazówka!
Jeśli tryb zatrzymania jest aktywny dłużej niż 4 godziny, pojawia się
stosowny komunikat.
Jeśli w menu użytkownika „Bezpotencjałowy styk sygnalizacji błędów?"
jest ustawiona opcja „Tak", komunikat jest wydawany na styku sygnalizacji
zbiorczej.
190 — Polski
9
Sterownik
Obsługa panelu sterowania
9.1
Dioda sygnalizacji błędów
1
•
Wyświetlacz
2
3
Dioda Auto
•
•
•
4
OK
•
5
Stop
•
6
Powrót do poprzedniej pozycji w menu
Tryb ręczny
7
•
8
Auto
•
Przejście do kolejnej pozycji w menu
9
10
Menu
•
Potwierdź
11
•
Wybór i zmiana parametrów
Przejść do innej pozycji menu przyciskami zmiany „▼" (6) albo „▲" (9).
1.
Wybrać dany parametr za pomocą przycisków strzałkowych. Potwierdzić
2.
wybór do edycji przyciskiem „OK" (4).
Zmienić parametr przyciskami zmiany „▼" (6) albo „▲" (9).
3.
Potwierdzić parametr przyciskiem „OK" (4).
4.
Opuścić odpowiednie menu przyciskiem „Potwierdź" (11).
5.
Przeprowadzanie ustawień na sterowniku
9.2
Ustawienia można przeprowadzać na sterowniku niezależnie od aktualnie
wybranego i aktywnego trybu pracy.
W menu użytkownika można skorygować lub odczytać parametry instalacji.
Podczas pierwszego uruchomienia należy najpierw dostosować ustawienia
fabryczne do warunków instalacji.
Wskazówka!
Opis obsługi, 9.1 "Obsługa panelu sterowania", 190.
Przy pierwszym uruchomieniu należy wprowadzić ustawienia we wszystkich
zaznaczonych na szaro punktach menu.
Przejść do trybu ręcznego przyciskiem „Manual".
Wciskając przycisk „Menu" przejść do pierwszego punktu menu głównego „Menu
użytkownika".
Reflexomat Silent Compact — 06.12.2023
Dioda sygnalizacji błędów świeci się w przypadku komunikatu o
awarii
Dioda LED Auto świeci się w trybie automatycznym na zielono
W trybie ręcznym dioda Auto miga na zielono
W trybie „stop" dioda LED Auto nie świeci się
Potwierdzanie operacji
Funkcje instalacji są przerwane
Do kontroli działania komponentów instalacji w trybie ręcznym
Dla trybu automatycznego
Do sprawdzania, dostosowywania i zmiany parametrów
instalacji
Potwierdzanie komunikatów
