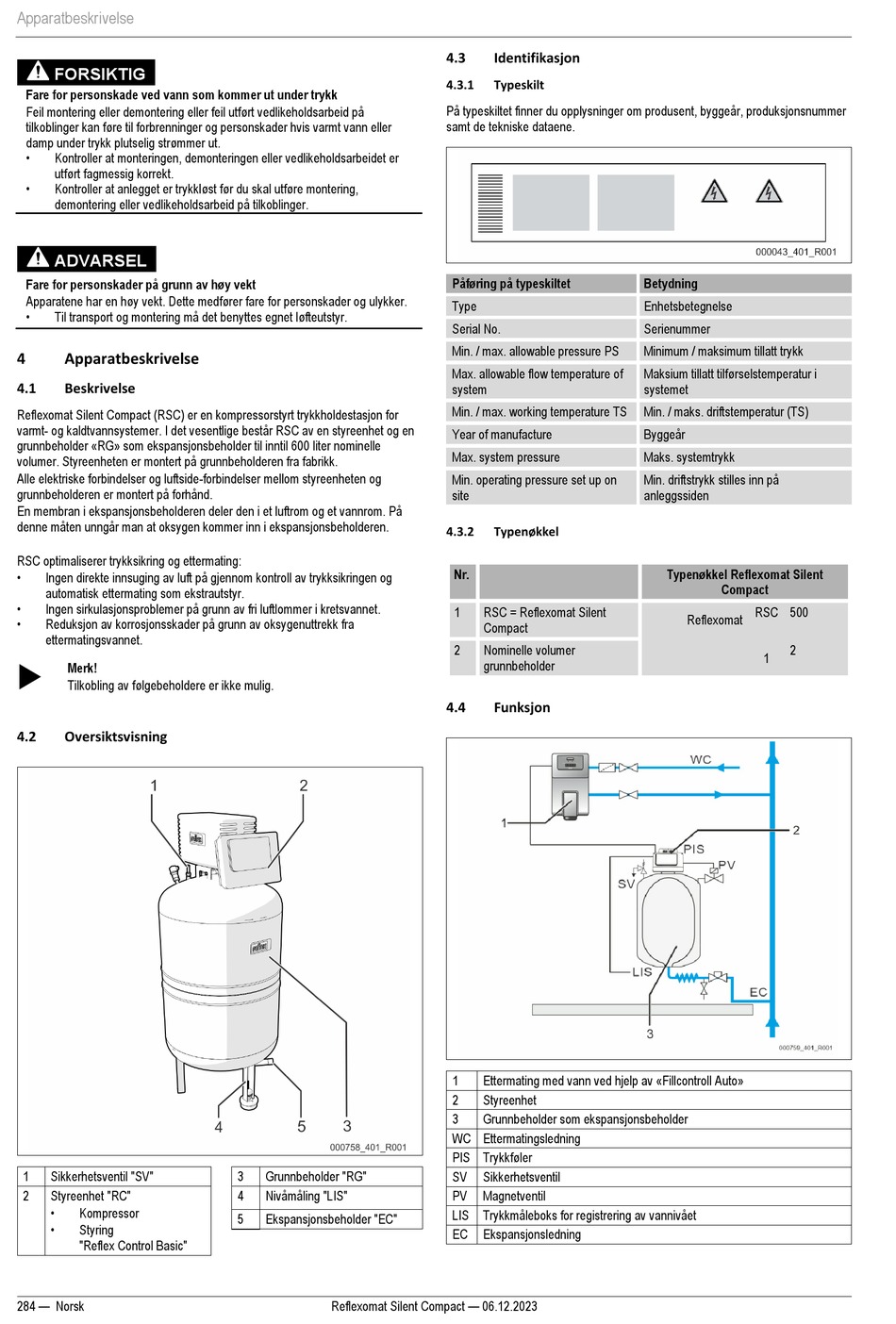

Apparatbeskrivelse
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
•
Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
•
Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
ADVARSEL
Fare for personskader på grunn av høy vekt
Apparatene har en høy vekt. Dette medfører fare for personskader og ulykker.
•
Til transport og montering må det benyttes egnet løfteutstyr.
4
Apparatbeskrivelse
4.1
Beskrivelse
Reflexomat Silent Compact (RSC) er en kompressorstyrt trykkholdestasjon for
varmt- og kaldtvannsystemer. I det vesentlige består RSC av en styreenhet og en
grunnbeholder «RG» som ekspansjonsbeholder til inntil 600 liter nominelle
volumer. Styreenheten er montert på grunnbeholderen fra fabrikk.
Alle elektriske forbindelser og luftside-forbindelser mellom styreenheten og
grunnbeholderen er montert på forhånd.
En membran i ekspansjonsbeholderen deler den i et luftrom og et vannrom. På
denne måten unngår man at oksygen kommer inn i ekspansjonsbeholderen.
RSC optimaliserer trykksikring og ettermating:
•
Ingen direkte innsuging av luft på gjennom kontroll av trykksikringen og
automatisk ettermating som ekstrautstyr.
•
Ingen sirkulasjonsproblemer på grunn av fri luftlommer i kretsvannet.
•
Reduksjon av korrosjonsskader på grunn av oksygenuttrekk fra
ettermatingsvannet.
Merk!
Tilkobling av følgebeholdere er ikke mulig.
4.2
Oversiktsvisning
1
Sikkerhetsventil "SV"
2
Styreenhet "RC"
•
Kompressor
•
Styring
"Reflex Control Basic"
284 — Norsk
3
Grunnbeholder "RG"
4
Nivåmåling "LIS"
5
Ekspansjonsbeholder "EC"
Reflexomat Silent Compact — 06.12.2023
4.3
Identifikasjon
4.3.1
Typeskilt
På typeskiltet finner du opplysninger om produsent, byggeår, produksjonsnummer
samt de tekniske dataene.
Påføring på typeskiltet
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Typenøkkel
Nr.
1
RSC = Reflexomat Silent
Compact
2
Nominelle volumer
grunnbeholder
4.4
Funksjon
1
Ettermating med vann ved hjelp av «Fillcontroll Auto»
2
Styreenhet
3
Grunnbeholder som ekspansjonsbeholder
WC Ettermatingsledning
PIS Trykkføler
SV
Sikkerhetsventil
PV
Magnetventil
LIS Trykkmåleboks for registrering av vannivået
EC
Ekspansjonsledning
Betydning
Enhetsbetegnelse
Serienummer
Minimum / maksimum tillatt trykk
Maksium tillatt tilførselstemperatur i
systemet
Min. / maks. driftstemperatur (TS)
Byggeår
Maks. systemtrykk
Min. driftstrykk stilles inn på
anleggssiden
Typenøkkel Reflexomat Silent
Compact
RSC 500
Reflexomat
2
