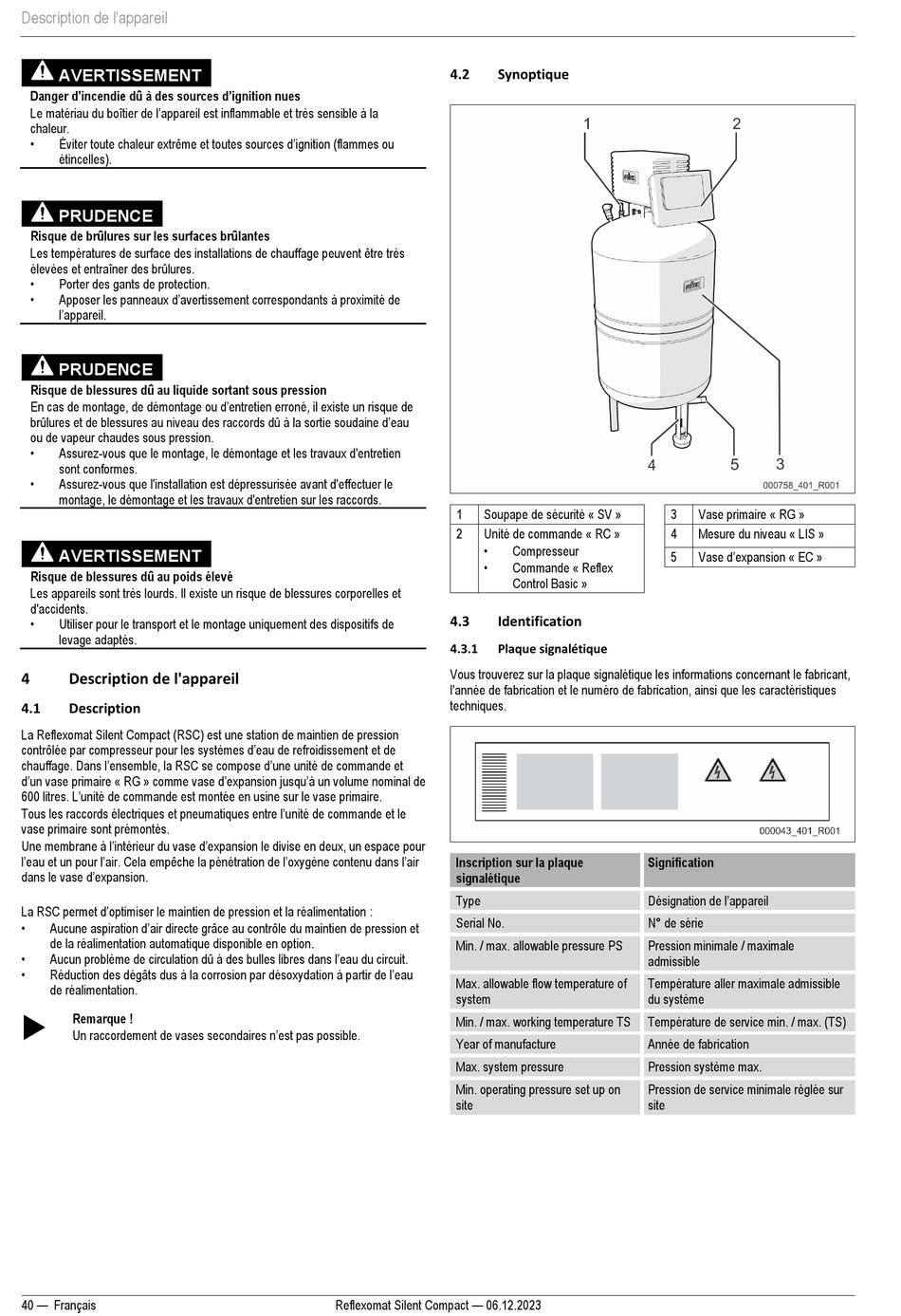

Description de l'appareil
AVERTISSEMENT
Danger d'incendie dû à des sources d'ignition nues
Le matériau du boîtier de l'appareil est inflammable et très sensible à la
chaleur.
•
Éviter toute chaleur extrême et toutes sources d'ignition (flammes ou
étincelles).
PRUDENCE
Risque de brûlures sur les surfaces brûlantes
Les températures de surface des installations de chauffage peuvent être très
élevées et entraîner des brûlures.
•
Porter des gants de protection.
•
Apposer les panneaux d'avertissement correspondants à proximité de
l'appareil.
PRUDENCE
Risque de blessures dû au liquide sortant sous pression
En cas de montage, de démontage ou d'entretien erroné, il existe un risque de
brûlures et de blessures au niveau des raccords dû à la sortie soudaine d'eau
ou de vapeur chaudes sous pression.
•
Assurez-vous que le montage, le démontage et les travaux d'entretien
sont conformes.
•
Assurez-vous que l'installation est dépressurisée avant d'effectuer le
montage, le démontage et les travaux d'entretien sur les raccords.
AVERTISSEMENT
Risque de blessures dû au poids élevé
Les appareils sont très lourds. Il existe un risque de blessures corporelles et
d'accidents.
•
Utiliser pour le transport et le montage uniquement des dispositifs de
levage adaptés.
4
Description de l'appareil
4.1
Description
La Reflexomat Silent Compact (RSC) est une station de maintien de pression
contrôlée par compresseur pour les systèmes d'eau de refroidissement et de
chauffage. Dans l'ensemble, la RSC se compose d'une unité de commande et
d'un vase primaire « RG » comme vase d'expansion jusqu'à un volume nominal de
600 litres. L'unité de commande est montée en usine sur le vase primaire.
Tous les raccords électriques et pneumatiques entre l'unité de commande et le
vase primaire sont prémontés.
Une membrane à l'intérieur du vase d'expansion le divise en deux, un espace pour
l'eau et un pour l'air. Cela empêche la pénétration de l'oxygène contenu dans l'air
dans le vase d'expansion.
La RSC permet d'optimiser le maintien de pression et la réalimentation :
•
Aucune aspiration d'air directe grâce au contrôle du maintien de pression et
de la réalimentation automatique disponible en option.
•
Aucun problème de circulation dû à des bulles libres dans l'eau du circuit.
•
Réduction des dégâts dus à la corrosion par désoxydation à partir de l'eau
de réalimentation.
Remarque !
Un raccordement de vases secondaires n'est pas possible.
40 — Français
4.2
Synoptique
1
Soupape de sécurité « SV »
2
Unité de commande « RC »
•
•
4.3
Identification
4.3.1
Plaque signalétique
Vous trouverez sur la plaque signalétique les informations concernant le fabricant,
l'année de fabrication et le numéro de fabrication, ainsi que les caractéristiques
techniques.
Inscription sur la plaque
signalétique
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Reflexomat Silent Compact — 06.12.2023
3
4
Compresseur
5
Commande « Reflex
Control Basic »
Signification
Désignation de l'appareil
N° de série
Pression minimale / maximale
admissible
Température aller maximale admissible
du système
Température de service min. / max. (TS)
Année de fabrication
Pression système max.
Pression de service minimale réglée sur
site
Vase primaire « RG »
Mesure du niveau « LIS »
Vase d'expansion « EC »
