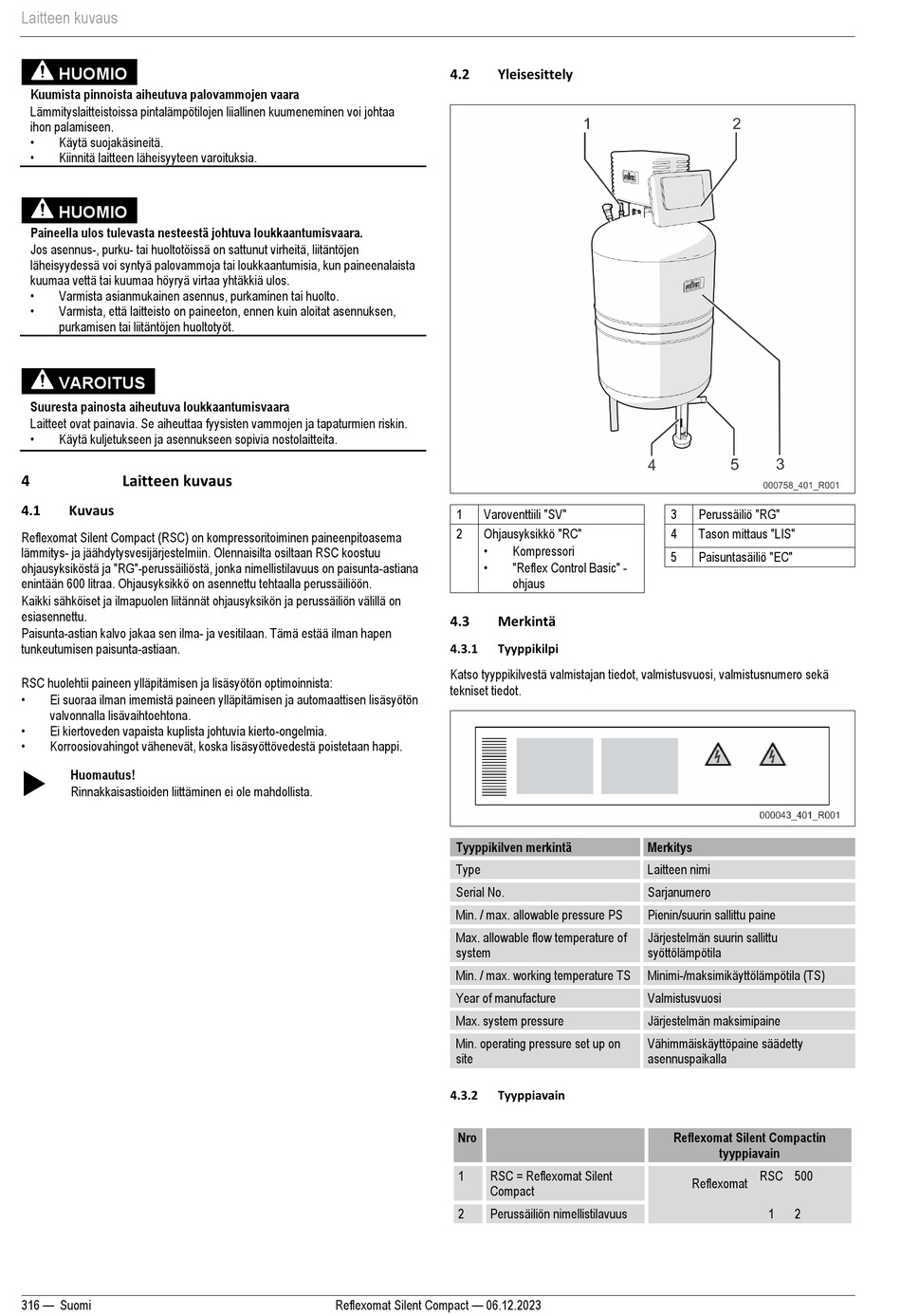

Laitteen kuvaus
HUOMIO
Kuumista pinnoista aiheutuva palovammojen vaara
Lämmityslaitteistoissa pintalämpötilojen liiallinen kuumeneminen voi johtaa
ihon palamiseen.
•
Käytä suojakäsineitä.
•
Kiinnitä laitteen läheisyyteen varoituksia.
HUOMIO
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara.
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineenalaista
kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
•
Varmista asianmukainen asennus, purkaminen tai huolto.
•
Varmista, että laitteisto on paineeton, ennen kuin aloitat asennuksen,
purkamisen tai liitäntöjen huoltotyöt.
VAROITUS
Suuresta painosta aiheutuva loukkaantumisvaara
Laitteet ovat painavia. Se aiheuttaa fyysisten vammojen ja tapaturmien riskin.
•
Käytä kuljetukseen ja asennukseen sopivia nostolaitteita.
4
Laitteen kuvaus
4.1
Kuvaus
Reflexomat Silent Compact (RSC) on kompressoritoiminen paineenpitoasema
lämmitys- ja jäähdytysvesijärjestelmiin. Olennaisilta osiltaan RSC koostuu
ohjausyksiköstä ja "RG"-perussäiliöstä, jonka nimellistilavuus on paisunta-astiana
enintään 600 litraa. Ohjausyksikkö on asennettu tehtaalla perussäiliöön.
Kaikki sähköiset ja ilmapuolen liitännät ohjausyksikön ja perussäiliön välillä on
esiasennettu.
Paisunta-astian kalvo jakaa sen ilma- ja vesitilaan. Tämä estää ilman hapen
tunkeutumisen paisunta-astiaan.
RSC huolehtii paineen ylläpitämisen ja lisäsyötön optimoinnista:
•
Ei suoraa ilman imemistä paineen ylläpitämisen ja automaattisen lisäsyötön
valvonnalla lisävaihtoehtona.
•
Ei kiertoveden vapaista kuplista johtuvia kierto-ongelmia.
•
Korroosiovahingot vähenevät, koska lisäsyöttövedestä poistetaan happi.
Huomautus!
Rinnakkaisastioiden liittäminen ei ole mahdollista.
316 — Suomi
4.2
Yleisesittely
1
Varoventtiili "SV"
2
Ohjausyksikkö "RC"
•
•
4.3
Merkintä
4.3.1
Tyyppikilpi
Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Tyyppikilven merkintä
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Tyyppiavain
Nro
1
RSC = Reflexomat Silent
Compact
2
Perussäiliön nimellistilavuus
Reflexomat Silent Compact — 06.12.2023
3
4
Kompressori
5
"Reflex Control Basic" -
ohjaus
Merkitys
Laitteen nimi
Sarjanumero
Pienin/suurin sallittu paine
Järjestelmän suurin sallittu
syöttölämpötila
Minimi-/maksimikäyttölämpötila (TS)
Valmistusvuosi
Järjestelmän maksimipaine
Vähimmäiskäyttöpaine säädetty
asennuspaikalla
Reflexomat Silent Compactin
Perussäiliö "RG"
Tason mittaus "LIS"
Paisuntasäiliö "EC"
tyyppiavain
RSC 500
Reflexomat
1
