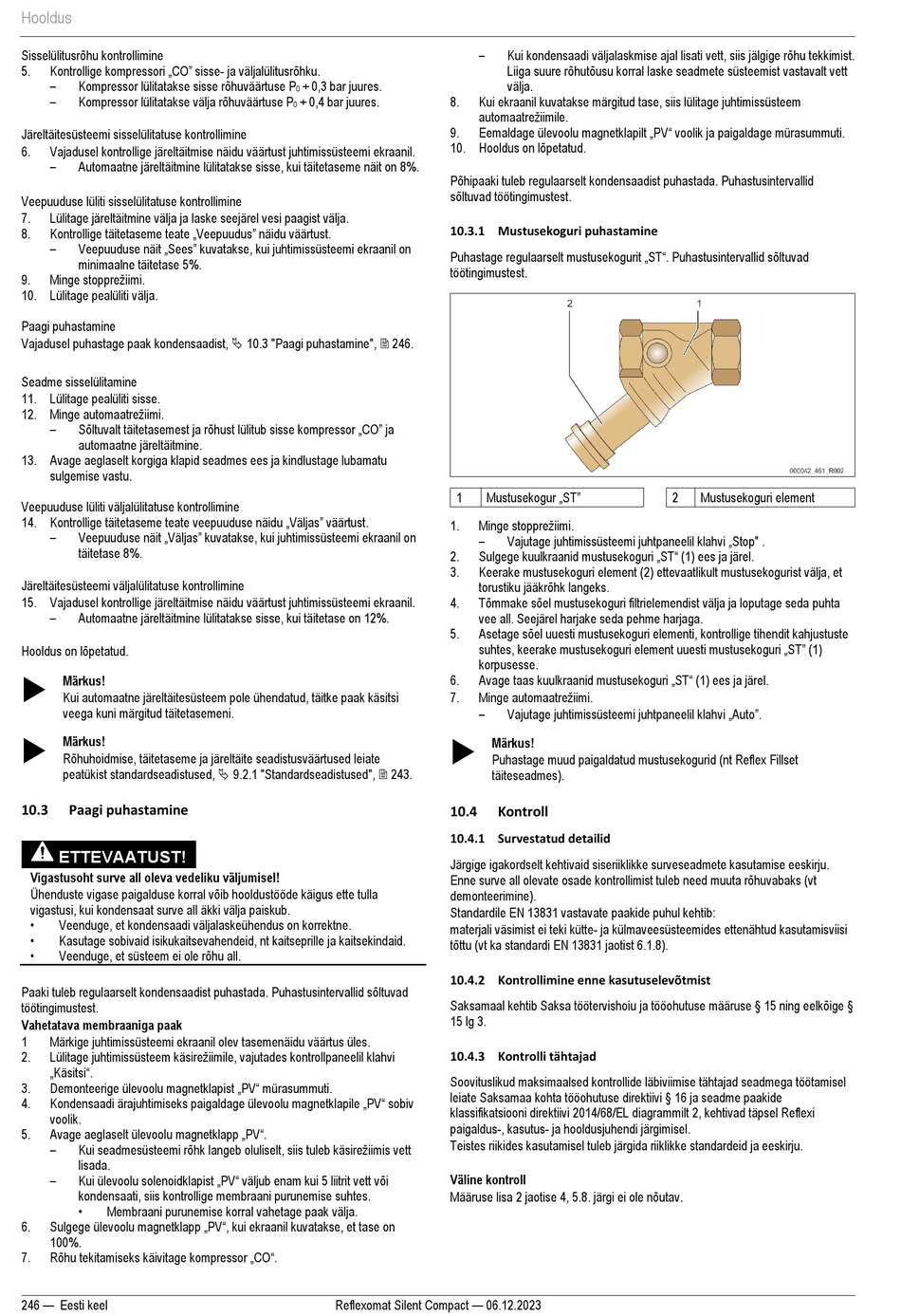

Hooldus
Sisselülitusrõhu kontrollimine
Kontrollige kompressori „CO" sisse- ja väljalülitusrõhku.
5.
–
Kompressor lülitatakse sisse rõhuväärtuse P
–
Kompressor lülitatakse välja rõhuväärtuse P
Järeltäitesüsteemi sisselülitatuse kontrollimine
6. Vajadusel kontrollige järeltäitmise näidu väärtust juhtimissüsteemi ekraanil.
–
Automaatne järeltäitmine lülitatakse sisse, kui täitetaseme näit on 8%.
Veepuuduse lüliti sisselülitatuse kontrollimine
7. Lülitage järeltäitmine välja ja laske seejärel vesi paagist välja.
Kontrollige täitetaseme teate „Veepuudus" näidu väärtust.
8.
– Veepuuduse näit „Sees" kuvatakse, kui juhtimissüsteemi ekraanil on
minimaalne täitetase 5%.
Minge stopprežiimi.
9.
10. Lülitage pealüliti välja.
Paagi puhastamine
Vajadusel puhastage paak kondensaadist,  10.3 "Paagi puhastamine",  246.
Seadme sisselülitamine
11. Lülitage pealüliti sisse.
12. Minge automaatrežiimi.
– Sõltuvalt täitetasemest ja rõhust lülitub sisse kompressor „CO" ja
automaatne järeltäitmine.
13. Avage aeglaselt korgiga klapid seadmes ees ja kindlustage lubamatu
sulgemise vastu.
Veepuuduse lüliti väljalülitatuse kontrollimine
14. Kontrollige täitetaseme teate veepuuduse näidu „Väljas" väärtust.
– Veepuuduse näit „Väljas" kuvatakse, kui juhtimissüsteemi ekraanil on
täitetase 8%.
Järeltäitesüsteemi väljalülitatuse kontrollimine
15. Vajadusel kontrollige järeltäitmise näidu väärtust juhtimissüsteemi ekraanil.
–
Automaatne järeltäitmine lülitatakse sisse, kui täitetase on 12%.
Hooldus on lõpetatud.

Märkus!
Kui automaatne järeltäitesüsteem pole ühendatud, täitke paak käsitsi
veega kuni märgitud täitetasemeni.

Märkus!
Rõhuhoidmise, täitetaseme ja järeltäite seadistusväärtused leiate
peatükist standardseadistused,  9.2.1 "Standardseadistused",  243.
10.3 Paagi puhastamine
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduste vigase paigalduse korral võib hooldustööde käigus ette tulla
vigastusi, kui kondensaat surve all äkki välja paiskub.
•
Veenduge, et kondensaadi väljalaskeühendus on korrektne.
•
Kasutage sobivaid isikukaitsevahendeid, nt kaitseprille ja kaitsekindaid.
•
Veenduge, et süsteem ei ole rõhu all.
Paaki tuleb regulaarselt kondensaadist puhastada. Puhastusintervallid sõltuvad
töötingimustest.
Vahetatava membraaniga paak
1 Märkige juhtimissüsteemi ekraanil olev tasemenäidu väärtus üles.
Lülitage juhtimissüsteem käsirežiimile, vajutades kontrollpaneelil klahvi
2.
„Käsitsi".
Demonteerige ülevoolu magnetklapist „PV" mürasummuti.
3.
Kondensaadi ärajuhtimiseks paigaldage ülevoolu magnetklapile „PV" sobiv
4.
voolik.
Avage aeglaselt ülevoolu magnetklapp „PV".
5.
– Kui seadmesüsteemi rõhk langeb oluliselt, siis tuleb käsirežiimis vett
lisada.
– Kui ülevoolu solenoidklapist „PV" väljub enam kui 5 liitrit vett või
kondensaati, siis kontrollige membraani purunemise suhtes.
•
Membraani purunemise korral vahetage paak välja.
Sulgege ülevoolu magnetklapp „PV", kui ekraanil kuvatakse, et tase on
6.
100%.
Rõhu tekitamiseks käivitage kompressor „CO".
7.
246 — Eesti keel
+ 0,3 bar juures.
0
+ 0,4 bar juures. 8.
0
9.
10. Hooldus on lõpetatud.
Põhipaaki tuleb regulaarselt kondensaadist puhastada. Puhastusintervallid
sõltuvad töötingimustest.
10.3.1 Mustusekoguri puhastamine
Puhastage regulaarselt mustusekogurit „ST". Puhastusintervallid sõltuvad
töötingimustest.
1
1.
2.
3.
4.
5.
6.
7.

10.4
10.4.1 Survestatud detailid
Järgige igakordselt kehtivaid siseriiklikke surveseadmete kasutamise eeskirju.
Enne surve all olevate osade kontrollimist tuleb need muuta rõhuvabaks (vt
demonteerimine).
Standardile EN 13831 vastavate paakide puhul kehtib:
materjali väsimist ei teki kütte- ja külmaveesüsteemides ettenähtud kasutamisviisi
tõttu (vt ka standardi EN 13831 jaotist 6.1.8).
10.4.2 Kontrollimine enne kasutuselevõtmist
Saksamaal kehtib Saksa töötervishoiu ja tööohutuse määruse § 15 ning eelkõige §
15 lg 3.
10.4.3 Kontrolli tähtajad
Soovituslikud maksimaalsed kontrollide läbiviimise tähtajad seadmega töötamisel
leiate Saksamaa kohta tööohutuse direktiivi § 16 ja seadme paakide
klassifikatsiooni direktiivi 2014/68/EL diagrammilt 2, kehtivad täpsel Reflexi
paigaldus-, kasutus- ja hooldusjuhendi järgimisel.
Teistes riikides kasutamisel tuleb järgida riiklikke standardeid ja eeskirju.
Väline kontroll
Määruse lisa 2 jaotise 4, 5.8. järgi ei ole nõutav.
Reflexomat Silent Compact — 06.12.2023
–
Kui kondensaadi väljalaskmise ajal lisati vett, siis jälgige rõhu tekkimist.
Liiga suure rõhutõusu korral laske seadmete süsteemist vastavalt vett
välja.
Kui ekraanil kuvatakse märgitud tase, siis lülitage juhtimissüsteem
automaatrežiimile.
Eemaldage ülevoolu magnetklapilt „PV" voolik ja paigaldage mürasummuti.
Mustusekogur „ST"
Minge stopprežiimi.
– Vajutage juhtimissüsteemi juhtpaneelil klahvi „Stop" .
Sulgege kuulkraanid mustusekoguri „ST" (1) ees ja järel.
Keerake mustusekoguri element (2) ettevaatlikult mustusekogurist välja, et
torustiku jääkrõhk langeks.
Tõmmake sõel mustusekoguri filtrielemendist välja ja loputage seda puhta
vee all. Seejärel harjake seda pehme harjaga.
Asetage sõel uuesti mustusekoguri elementi, kontrollige tihendit kahjustuste
suhtes, keerake mustusekoguri element uuesti mustusekoguri „ST" (1)
korpusesse.
Avage taas kuulkraanid mustusekoguri „ST" (1) ees ja järel.
Minge automaatrežiimi.
– Vajutage juhtimissüsteemi juhtpaneelil klahvi „Auto".
Märkus!
Puhastage muud paigaldatud mustusekogurid (nt Reflex Fillset
täiteseadmes).
Kontroll
2 Mustusekoguri element
