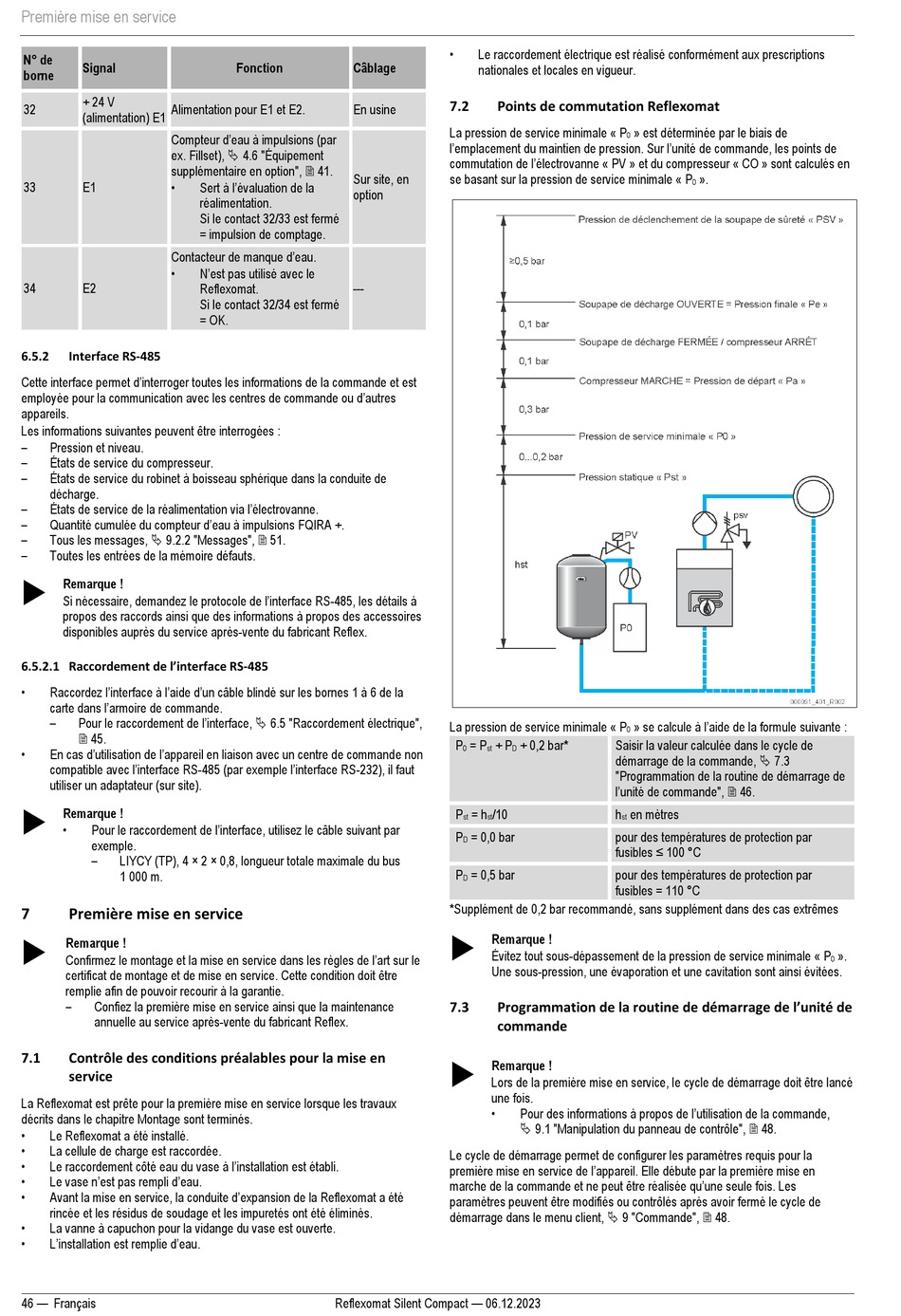

Première mise en service
N° de
Signal
borne
+ 24 V
32
Alimentation pour E1 et E2.
(alimentation) E1
Compteur d'eau à impulsions (par
ex. Fillset), 4.6 "Équipement
supplémentaire en option", 41.
•
33
E1
Contacteur de manque d'eau.
•
34
E2
6.5.2
Interface RS-485
Cette interface permet d'interroger toutes les informations de la commande et est
employée pour la communication avec les centres de commande ou d'autres
appareils.
Les informations suivantes peuvent être interrogées :
–
Pression et niveau.
–
États de service du compresseur.
–
États de service du robinet à boisseau sphérique dans la conduite de
décharge.
–
États de service de la réalimentation via l'électrovanne.
–
Quantité cumulée du compteur d'eau à impulsions FQIRA +.
–
Tous les messages, 9.2.2 "Messages", 51.
–
Toutes les entrées de la mémoire défauts.
Remarque !
Si nécessaire, demandez le protocole de l'interface RS-485, les détails à
propos des raccords ainsi que des informations à propos des accessoires
disponibles auprès du service après-vente du fabricant Reflex.
6.5.2.1 Raccordement de l'interface RS-485
•
Raccordez l'interface à l'aide d'un câble blindé sur les bornes 1 à 6 de la
carte dans l'armoire de commande.
–
Pour le raccordement de l'interface, 6.5 "Raccordement électrique",
45.
•
En cas d'utilisation de l'appareil en liaison avec un centre de commande non
compatible avec l'interface RS-485 (par exemple l'interface RS-232), il faut
utiliser un adaptateur (sur site).
Remarque !
•
Pour le raccordement de l'interface, utilisez le câble suivant par
exemple.
–
LIYCY (TP), 4 × 2 × 0,8, longueur totale maximale du bus
1 000 m.
7
Première mise en service
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
–
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
7.1
Contrôle des conditions préalables pour la mise en
service
La Reflexomat est prête pour la première mise en service lorsque les travaux
décrits dans le chapitre Montage sont terminés.
•
Le Reflexomat a été installé.
•
La cellule de charge est raccordée.
•
Le raccordement côté eau du vase à l'installation est établi.
•
Le vase n'est pas rempli d'eau.
•
Avant la mise en service, la conduite d'expansion de la Reflexomat a été
rincée et les résidus de soudage et les impuretés ont été éliminés.
•
La vanne à capuchon pour la vidange du vase est ouverte.
•
L'installation est remplie d'eau.
46 — Français
Fonction
Câblage
En usine
Sur site, en
Sert à l'évaluation de la
option
réalimentation.
Si le contact 32/33 est fermé
= impulsion de comptage.
N'est pas utilisé avec le
Reflexomat.
---
Si le contact 32/34 est fermé
= OK.
Reflexomat Silent Compact — 06.12.2023
•
Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.
7.2
Points de commutation Reflexomat
La pression de service minimale « P
l'emplacement du maintien de pression. Sur l'unité de commande, les points de
commutation de l'électrovanne « PV » et du compresseur « CO » sont calculés en
se basant sur la pression de service minimale « P
La pression de service minimale « P
P
= P
+ P
+ 0,2 bar*
Saisir la valeur calculée dans le cycle de
0
st
D
démarrage de la commande, 7.3
"Programmation de la routine de démarrage de
l'unité de commande", 46.
P
= h
/10
h
st
st
P
= 0,0 bar
pour des températures de protection par
D
fusibles ≤ 100 °C
P
= 0,5 bar
pour des températures de protection par
D
fusibles = 110 °C
*Supplément de 0,2 bar recommandé, sans supplément dans des cas extrêmes
Remarque !
Évitez tout sous-dépassement de la pression de service minimale « P
Une sous-pression, une évaporation et une cavitation sont ainsi évitées.
Programmation de la routine de démarrage de l'unité de
7.3
commande
Remarque !
Lors de la première mise en service, le cycle de démarrage doit être lancé
une fois.
•
Pour des informations à propos de l'utilisation de la commande,
9.1 "Manipulation du panneau de contrôle", 48.
Le cycle de démarrage permet de configurer les paramètres requis pour la
première mise en service de l'appareil. Elle débute par la première mise en
marche de la commande et ne peut être réalisée qu'une seule fois. Les
paramètres peuvent être modifiés ou contrôlés après avoir fermé le cycle de
démarrage dans le menu client, 9 "Commande", 48.
» est déterminée par le biais de
0
».
0
» se calcule à l'aide de la formule suivante :
0
en mètres
st
».
0
