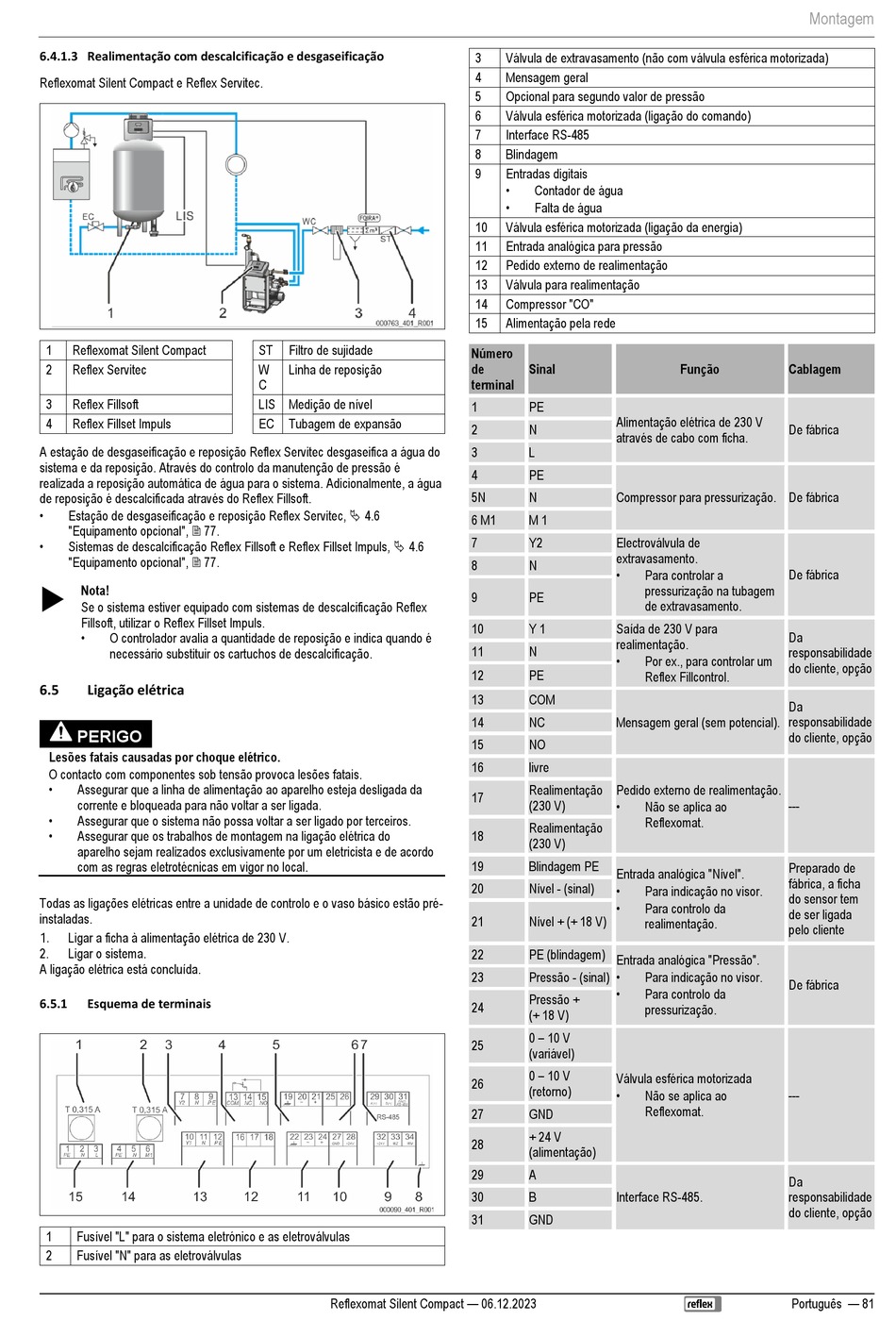

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 81

6.4.1.3 Realimentação com descalcificação e desgaseificação
Reflexomat Silent Compact e Reflex Servitec.
1 Reflexomat Silent Compact
2 Reflex Servitec
3 Reflex Fillsoft
4 Reflex Fillset Impuls
A estação de desgaseificação e reposição Reflex Servitec desgaseifica a água do
sistema e da reposição. Através do controlo da manutenção de pressão é
realizada a reposição automática de água para o sistema. Adicionalmente, a água
de reposição é descalcificada através do Reflex Fillsoft.
•
Estação de desgaseificação e reposição Reflex Servitec,  4.6
"Equipamento opcional",  77.
•
Sistemas de descalcificação Reflex Fillsoft e Reflex Fillset Impuls,  4.6
"Equipamento opcional",  77.

Nota!
Se o sistema estiver equipado com sistemas de descalcificação Reflex
Fillsoft, utilizar o Reflex Fillset Impuls.
•
O controlador avalia a quantidade de reposição e indica quando é
necessário substituir os cartuchos de descalcificação.
6.5 Ligação elétrica
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
•
Assegurar que o sistema não possa voltar a ser ligado por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de acordo
com as regras eletrotécnicas em vigor no local.
Todas as ligações elétricas entre a unidade de controlo e o vaso básico estão pré-
instaladas.
Ligar a ficha à alimentação elétrica de 230 V.
1.
2. Ligar o sistema.
A ligação elétrica está concluída.
6.5.1 Esquema de terminais
1 Fusível "L" para o sistema eletrónico e as eletroválvulas
2 Fusível "N" para as eletroválvulas
ST Filtro de sujidade
W Linha de reposição
C
LIS Medição de nível
EC Tubagem de expansão
Reflexomat Silent Compact — 06.12.2023
3 Válvula de extravasamento (não com válvula esférica motorizada)
4 Mensagem geral
5 Opcional para segundo valor de pressão
6 Válvula esférica motorizada (ligação do comando)
7 Interface RS-485
8 Blindagem
9 Entradas digitais
•
Contador de água
•
Falta de água
10 Válvula esférica motorizada (ligação da energia)
11 Entrada analógica para pressão
12 Pedido externo de realimentação
13 Válvula para realimentação
14 Compressor "CO"
15 Alimentação pela rede
Número
de Sinal
terminal
1 PE
Alimentação elétrica de 230 V
2 N
através de cabo com ficha.
3 L
4 PE
5N N Compressor para pressurização. De fábrica
6 M1 M 1
7 Y2 Electroválvula de
extravasamento.
8 N
•
9 PE
10 Y 1 Saída de 230 V para
realimentação.
11 N
•
12 PE
13 COM
14 NC Mensagem geral (sem potencial).
15 NO
16 livre
Realimentação Pedido externo de realimentação.
17
•
(230 V)
Realimentação
18
(230 V)
19 Blindagem PE
Entrada analógica "Nível".
•
20 Nível - (sinal)
•
21 Nível + (+ 18 V)
22 PE (blindagem) Entrada analógica "Pressão".
•
23 Pressão - (sinal)
•
Pressão +
24
(+ 18 V)
0 – 10 V
25
(variável)
0 – 10 V
Válvula esférica motorizada
26
(retorno) •
27 GND
+ 24 V
28
(alimentação)
29 A
30 B Interface RS-485.
31 GND
Montagem
Função Cablagem
De fábrica
De fábrica
Para controlar a
pressurização na tubagem
de extravasamento.
Da
responsabilidade
Por ex., para controlar um
do cliente, opção
Reflex Fillcontrol.
Da
responsabilidade
do cliente, opção
---
Não se aplica ao
Reflexomat.
Preparado de
fábrica, a ficha
Para indicação no visor.
do sensor tem
Para controlo da
de ser ligada
realimentação.
pelo cliente
Para indicação no visor.
De fábrica
Para controlo da
pressurização.
---
Não se aplica ao
Reflexomat.
Da
responsabilidade
do cliente, opção
