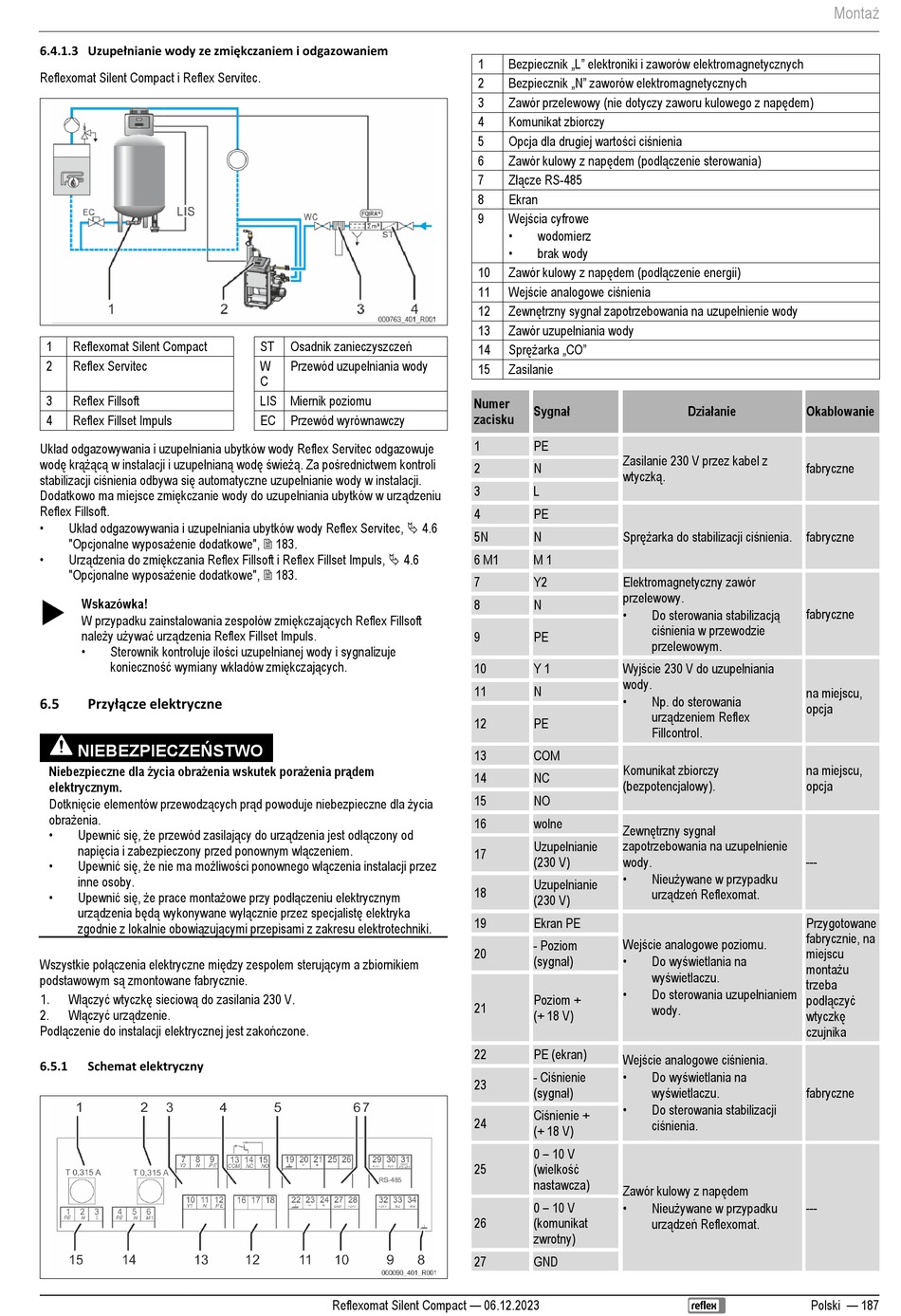

6.4.1.3 Uzupełnianie wody ze zmiękczaniem i odgazowaniem
Reflexomat Silent Compact i Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Układ odgazowywania i uzupełniania ubytków wody Reflex Servitec odgazowuje
wodę krążącą w instalacji i uzupełnianą wodę świeżą. Za pośrednictwem kontroli
stabilizacji ciśnienia odbywa się automatyczne uzupełnianie wody w instalacji.
Dodatkowo ma miejsce zmiękczanie wody do uzupełniania ubytków w urządzeniu
Reflex Fillsoft.
•
Układ odgazowywania i uzupełniania ubytków wody Reflex Servitec, 4.6
"Opcjonalne wyposażenie dodatkowe", 183.
•
Urządzenia do zmiękczania Reflex Fillsoft i Reflex Fillset Impuls, 4.6
"Opcjonalne wyposażenie dodatkowe", 183.
Wskazówka!
W przypadku zainstalowania zespołów zmiękczających Reflex Fillsoft
należy używać urządzenia Reflex Fillset Impuls.
•
Sterownik kontroluje ilości uzupełnianej wody i sygnalizuje
konieczność wymiany wkładów zmiękczających.
Przyłącze elektryczne
6.5
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla życia
obrażenia.
•
Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
•
Upewnić się, że nie ma możliwości ponownego włączenia instalacji przez
inne osoby.
•
Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu elektrotechniki.
Wszystkie połączenia elektryczne między zespołem sterującym a zbiornikiem
podstawowym są zmontowane fabrycznie.
Włączyć wtyczkę sieciową do zasilania 230 V.
1.
Włączyć urządzenie.
2.
Podłączenie do instalacji elektrycznej jest zakończone.
6.5.1
Schemat elektryczny
Osadnik zanieczyszczeń
ST
Przewód uzupełniania wody
W
C
LIS Miernik poziomu
EC
Przewód wyrównawczy
Reflexomat Silent Compact — 06.12.2023
Bezpiecznik „L" elektroniki i zaworów elektromagnetycznych
1
Bezpiecznik „N" zaworów elektromagnetycznych
2
Zawór przelewowy (nie dotyczy zaworu kulowego z napędem)
3
4
Komunikat zbiorczy
Opcja dla drugiej wartości ciśnienia
5
Zawór kulowy z napędem (podłączenie sterowania)
6
Złącze RS-485
7
8
Ekran
Wejścia cyfrowe
9
•
wodomierz
•
brak wody
Zawór kulowy z napędem (podłączenie energii)
10
Wejście analogowe ciśnienia
11
Zewnętrzny sygnał zapotrzebowania na uzupełnienie wody
12
Zawór uzupełniania wody
13
Sprężarka „CO"
14
15
Zasilanie
Numer
Sygnał
zacisku
1
PE
Zasilanie 230 V przez kabel z
2
N
wtyczką.
3
L
4
PE
Sprężarka do stabilizacji ciśnienia. fabryczne
5N
N
6 M1
M 1
7
Y2
Elektromagnetyczny zawór
przelewowy.
8
N
•
9
PE
Wyjście 230 V do uzupełniania
10
Y 1
wody.
11
N
•
12
PE
13
COM
Komunikat zbiorczy
14
NC
(bezpotencjałowy).
15
NO
16
wolne
Zewnętrzny sygnał
Uzupełnianie
zapotrzebowania na uzupełnienie
17
(230 V)
wody.
•
Uzupełnianie
18
(230 V)
19
Ekran PE
Wejście analogowe poziomu.
- Poziom
20
(sygnał)
•
•
Poziom +
21
(+ 18 V)
22
PE (ekran)
Wejście analogowe ciśnienia.
- Ciśnienie
•
23
(sygnał)
•
Ciśnienie +
24
(+ 18 V)
0 – 10 V
(wielkość
25
nastawcza)
Zawór kulowy z napędem
0 – 10 V
•
26
(komunikat
zwrotny)
27
GND
Działanie
Okablowanie
fabryczne
Do sterowania stabilizacją
fabryczne
ciśnienia w przewodzie
przelewowym.
na miejscu,
Np. do sterowania
opcja
urządzeniem Reflex
Fillcontrol.
na miejscu,
opcja
---
Nieużywane w przypadku
urządzeń Reflexomat.
Przygotowane
fabrycznie, na
miejscu
Do wyświetlania na
montażu
wyświetlaczu.
trzeba
Do sterowania uzupełnianiem
podłączyć
wody.
wtyczkę
czujnika
Do wyświetlania na
wyświetlaczu.
fabryczne
Do sterowania stabilizacji
ciśnienia.
Nieużywane w przypadku
---
urządzeń Reflexomat.
Polski — 187
