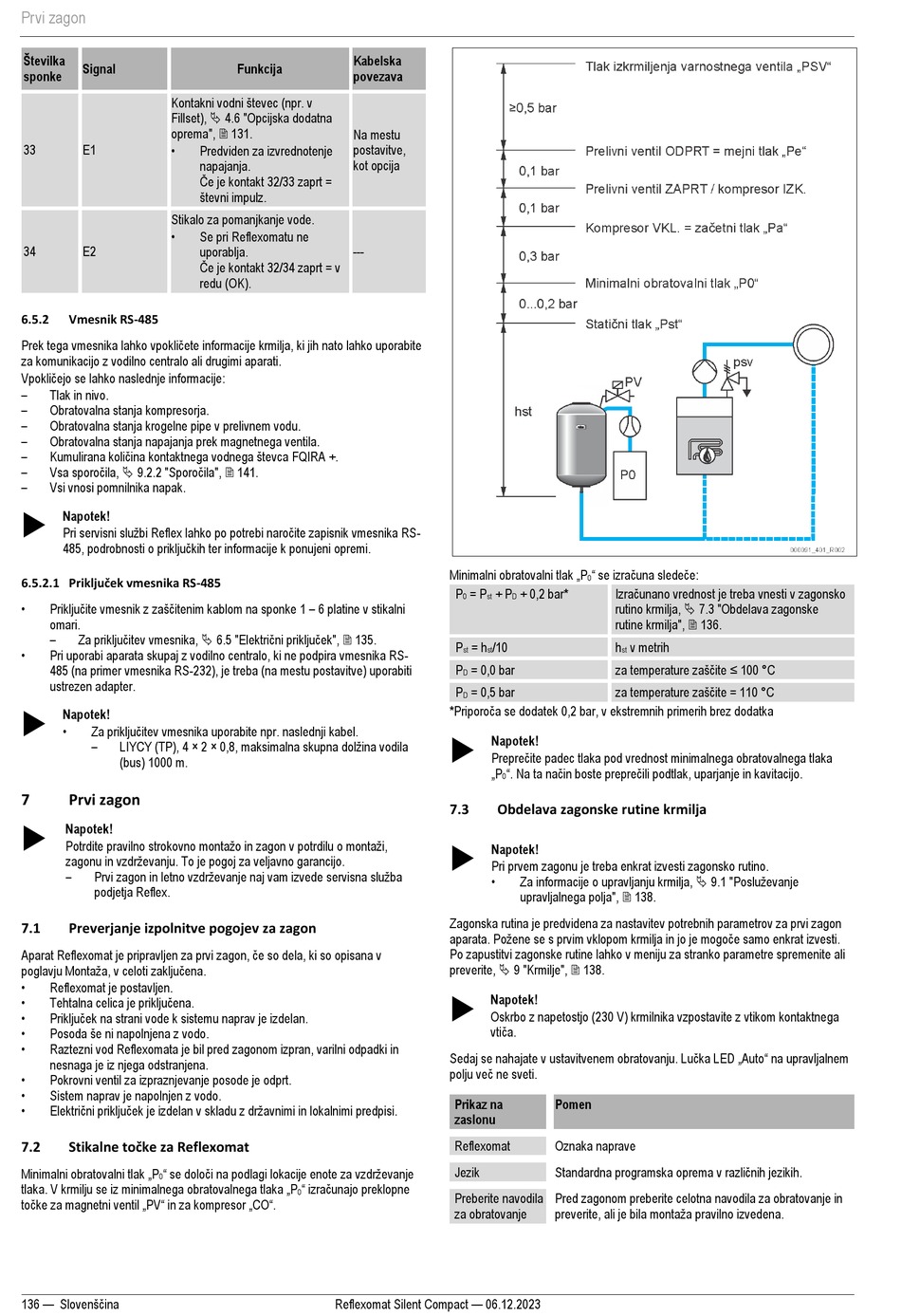

Prvi zagon
Številka
Signal
sponke
Kontakni vodni števec (npr. v
Fillset),  4.6 "Opcijska dodatna
oprema",  131.
•
33 E1
Stikalo za pomanjkanje vode.
•
34 E2
6.5.2 Vmesnik RS-485
Prek tega vmesnika lahko vpokličete informacije krmilja, ki jih nato lahko uporabite
za komunikacijo z vodilno centralo ali drugimi aparati.
Vpokličejo se lahko naslednje informacije:
–
Tlak in nivo.
–
Obratovalna stanja kompresorja.
–
Obratovalna stanja krogelne pipe v prelivnem vodu.
–
Obratovalna stanja napajanja prek magnetnega ventila.
– Kumulirana količina kontaktnega vodnega števca FQIRA +.
– Vsa sporočila,  9.2.2 "Sporočila",  141.
–
Vsi vnosi pomnilnika napak.

Napotek!
Pri servisni službi Reflex lahko po potrebi naročite zapisnik vmesnika RS-
485, podrobnosti o priključkih ter informacije k ponujeni opremi.
6.5.2.1 Priključek vmesnika RS-485
• Priključite vmesnik z zaščitenim kablom na sponke 1 – 6 platine v stikalni
omari.
– Za priključitev vmesnika,  6.5 "Električni priključek",  135.
•
Pri uporabi aparata skupaj z vodilno centralo, ki ne podpira vmesnika RS-
485 (na primer vmesnika RS-232), je treba (na mestu postavitve) uporabiti
ustrezen adapter.

Napotek!
• Za priključitev vmesnika uporabite npr. naslednji kabel.
– LIYCY (TP), 4 × 2 × 0,8, maksimalna skupna dolžina vodila
(bus) 1000 m.
7 Prvi zagon

Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
– Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
7.1 Preverjanje izpolnitve pogojev za zagon
Aparat Reflexomat je pripravljen za prvi zagon, če so dela, ki so opisana v
poglavju Montaža, v celoti zaključena.
•
Reflexomat je postavljen.
• Tehtalna celica je priključena.
• Priključek na strani vode k sistemu naprav je izdelan.
• Posoda še ni napolnjena z vodo.
•
Raztezni vod Reflexomata je bil pred zagonom izpran, varilni odpadki in
nesnaga je iz njega odstranjena.
•
Pokrovni ventil za izpraznjevanje posode je odprt.
•
Sistem naprav je napolnjen z vodo.
• Električni priključek je izdelan v skladu z državnimi in lokalnimi predpisi.
Stikalne točke za Reflexomat
7.2
Minimalni obratovalni tlak „P " se določi na podlagi lokacije enote za vzdrževanje
0
tlaka. V krmilju se iz minimalnega obratovalnega tlaka „P
točke za magnetni ventil „PV" in za kompresor „CO".
136 — Slovenščina
Kabelska
Funkcija
povezava
Na mestu
postavitve,
Predviden za izvrednotenje
kot opcija
napajanja.
Če je kontakt 32/33 zaprt =
števni impulz.
Se pri Reflexomatu ne
uporablja. ---
Če je kontakt 32/34 zaprt = v
redu (OK).
" izračunajo preklopne
0
Reflexomat Silent Compact — 06.12.2023
Minimalni obratovalni tlak „P " se izračuna sledeče:
0
Izračunano vrednost je treba vnesti v zagonsko
P = P + P + 0,2 bar*
0 st D
rutino krmilja,  7.3 "Obdelava zagonske
rutine krmilja",  136.
P = h /10 h
st st
za temperature zaščite ≤ 100 °C
P = 0,0 bar
D
za temperature zaščite = 110 °C
P = 0,5 bar
D
*Priporoča se dodatek 0,2 bar, v ekstremnih primerih brez dodatka

Napotek!
Preprečite padec tlaka pod vrednost minimalnega obratovalnega tlaka
„P ". Na ta način boste preprečili podtlak, uparjanje in kavitacijo.
0
7.3 Obdelava zagonske rutine krmilja

Napotek!
Pri prvem zagonu je treba enkrat izvesti zagonsko rutino.
•
Za informacije o upravljanju krmilja,  9.1 "Posluževanje
upravljalnega polja",  138.
Zagonska rutina je predvidena za nastavitev potrebnih parametrov za prvi zagon
aparata. Požene se s prvim vklopom krmilja in jo je mogoče samo enkrat izvesti.
Po zapustitvi zagonske rutine lahko v meniju za stranko parametre spremenite ali
preverite,  9 "Krmilje",  138.

Napotek!
Oskrbo z napetostjo (230 V) krmilnika vzpostavite z vtikom kontaktnega
vtiča.
Sedaj se nahajate v ustavitvenem obratovanju. Lučka LED „Auto" na upravljalnem
polju več ne sveti.
Prikaz na Pomen
zaslonu
Reflexomat Oznaka naprave
Standardna programska oprema v različnih jezikih.
Jezik
Preberite navodila Pred zagonom preberite celotna navodila za obratovanje in
preverite, ali je bila montaža pravilno izvedena.
za obratovanje
v metrih
st
