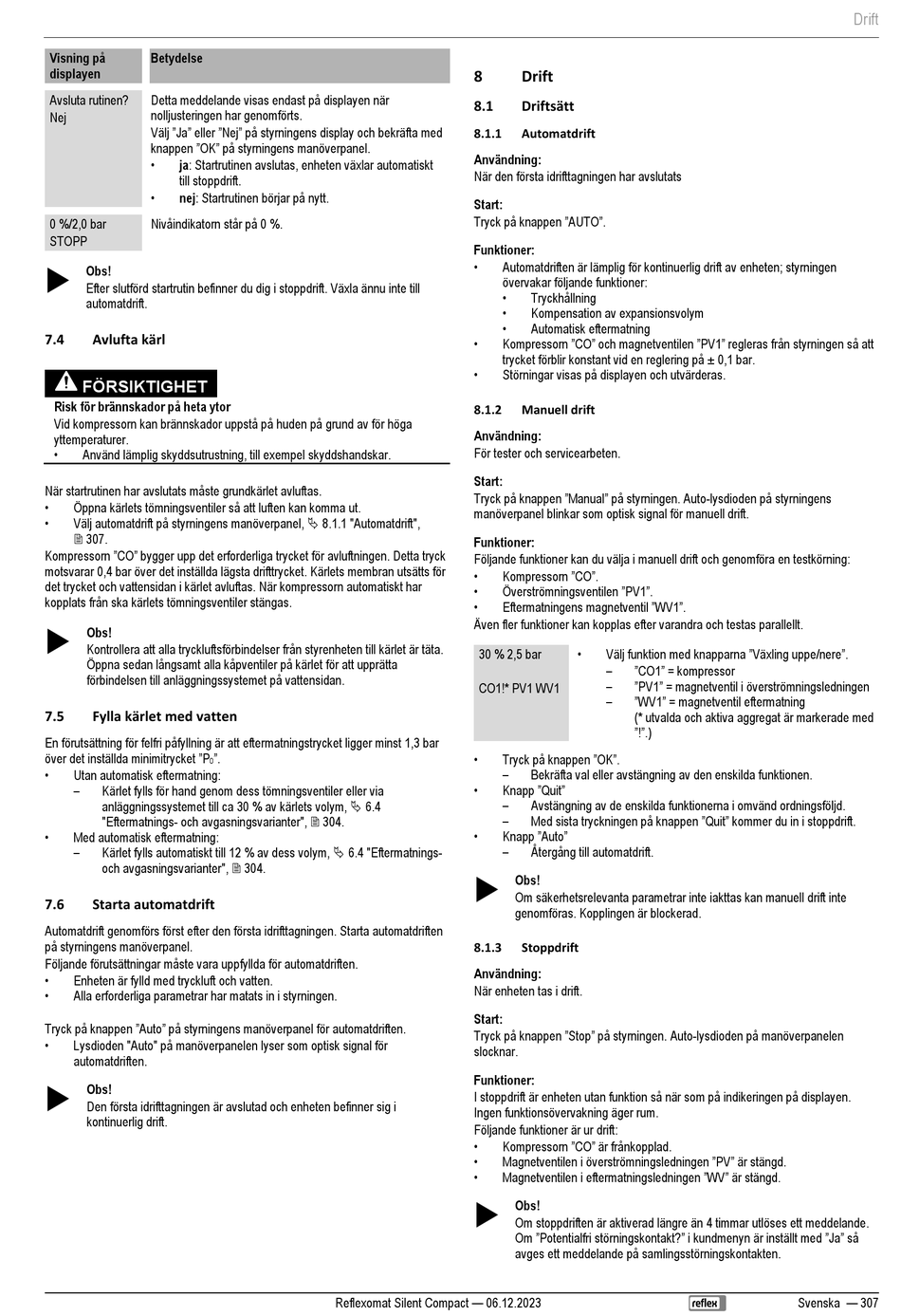

Visning på
Betydelse
displayen
Avsluta rutinen?
Detta meddelande visas endast på displayen när
nolljusteringen har genomförts.
Nej
Välj "Ja" eller "Nej" på styrningens display och bekräfta med
knappen "OK" på styrningens manöverpanel.
•
ja: Startrutinen avslutas, enheten växlar automatiskt
till stoppdrift.
•
nej: Startrutinen börjar på nytt.
0 %/2,0 bar
Nivåindikatorn står på 0 %.
STOPP
Obs!
Efter slutförd startrutin befinner du dig i stoppdrift. Växla ännu inte till
automatdrift.
7.4
Avlufta kärl
FÖRSIKTIGHET
Risk för brännskador på heta ytor
Vid kompressorn kan brännskador uppstå på huden på grund av för höga
yttemperaturer.
•
Använd lämplig skyddsutrustning, till exempel skyddshandskar.
När startrutinen har avslutats måste grundkärlet avluftas.
•
Öppna kärlets tömningsventiler så att luften kan komma ut.
•
Välj automatdrift på styrningens manöverpanel, 8.1.1 "Automatdrift",
307.
Kompressorn "CO" bygger upp det erforderliga trycket för avluftningen. Detta tryck
motsvarar 0,4 bar över det inställda lägsta drifttrycket. Kärlets membran utsätts för
det trycket och vattensidan i kärlet avluftas. När kompressorn automatiskt har
kopplats från ska kärlets tömningsventiler stängas.
Obs!
Kontrollera att alla tryckluftsförbindelser från styrenheten till kärlet är täta.
Öppna sedan långsamt alla kåpventiler på kärlet för att upprätta
förbindelsen till anläggningssystemet på vattensidan.
7.5
Fylla kärlet med vatten
En förutsättning för felfri påfyllning är att eftermatningstrycket ligger minst 1,3 bar
över det inställda minimitrycket "P
".
0
•
Utan automatisk eftermatning:
–
Kärlet fylls för hand genom dess tömningsventiler eller via
anläggningssystemet till ca 30 % av kärlets volym, 6.4
"Eftermatnings- och avgasningsvarianter", 304.
•
Med automatisk eftermatning:
–
Kärlet fylls automatiskt till 12 % av dess volym, 6.4 "Eftermatnings-
och avgasningsvarianter", 304.
7.6
Starta automatdrift
Automatdrift genomförs först efter den första idrifttagningen. Starta automatdriften
på styrningens manöverpanel.
Följande förutsättningar måste vara uppfyllda för automatdriften.
•
Enheten är fylld med tryckluft och vatten.
•
Alla erforderliga parametrar har matats in i styrningen.
Tryck på knappen "Auto" på styrningens manöverpanel för automatdriften.
•
Lysdioden "Auto" på manöverpanelen lyser som optisk signal för
automatdriften.
Obs!
Den första idrifttagningen är avslutad och enheten befinner sig i
kontinuerlig drift.
8
8.1
8.1.1
Användning:
När den första idrifttagningen har avslutats
Start:
Tryck på knappen "AUTO".
Funktioner:
•
Automatdriften är lämplig för kontinuerlig drift av enheten; styrningen
övervakar följande funktioner:
•
•
•
•
Kompressorn "CO" och magnetventilen "PV1" regleras från styrningen så att
trycket förblir konstant vid en reglering på ± 0,1 bar.
•
Störningar visas på displayen och utvärderas.
8.1.2
Användning:
För tester och servicearbeten.
Start:
Tryck på knappen "Manual" på styrningen. Auto-lysdioden på styrningens
manöverpanel blinkar som optisk signal för manuell drift.
Funktioner:
Följande funktioner kan du välja i manuell drift och genomföra en testkörning:
•
Kompressorn "CO".
•
Överströmningsventilen "PV1".
•
Eftermatningens magnetventil "WV1".
Även fler funktioner kan kopplas efter varandra och testas parallellt.
30 % 2,5 bar
CO1!* PV1 WV1
•
Tryck på knappen "OK".
–
•
Knapp "Quit"
–
–
•
Knapp "Auto"
–
8.1.3
Användning:
När enheten tas i drift.
Start:
Tryck på knappen "Stop" på styrningen. Auto-lysdioden på manöverpanelen
slocknar.
Funktioner:
I stoppdrift är enheten utan funktion så när som på indikeringen på displayen.
Ingen funktionsövervakning äger rum.
Följande funktioner är ur drift:
•
Kompressorn "CO" är frånkopplad.
•
Magnetventilen i överströmningsledningen "PV" är stängd.
•
Magnetventilen i eftermatningsledningen "WV" är stängd.
Reflexomat Silent Compact — 06.12.2023
Drift
Driftsätt
Automatdrift
Tryckhållning
Kompensation av expansionsvolym
Automatisk eftermatning
Manuell drift
•
Välj funktion med knapparna "Växling uppe/nere".
–
"CO1" = kompressor
–
"PV1" = magnetventil i överströmningsledningen
–
"WV1" = magnetventil eftermatning
(* utvalda och aktiva aggregat är markerade med
"!".)
Bekräfta val eller avstängning av den enskilda funktionen.
Avstängning av de enskilda funktionerna i omvänd ordningsföljd.
Med sista tryckningen på knappen "Quit" kommer du in i stoppdrift.
Återgång till automatdrift.
Obs!
Om säkerhetsrelevanta parametrar inte iakttas kan manuell drift inte
genomföras. Kopplingen är blockerad.
Stoppdrift
Obs!
Om stoppdriften är aktiverad längre än 4 timmar utlöses ett meddelande.
Om "Potentialfri störningskontakt?" i kundmenyn är inställt med "Ja" så
avges ett meddelande på samlingsstörningskontakten.
Drift
Svenska — 307
