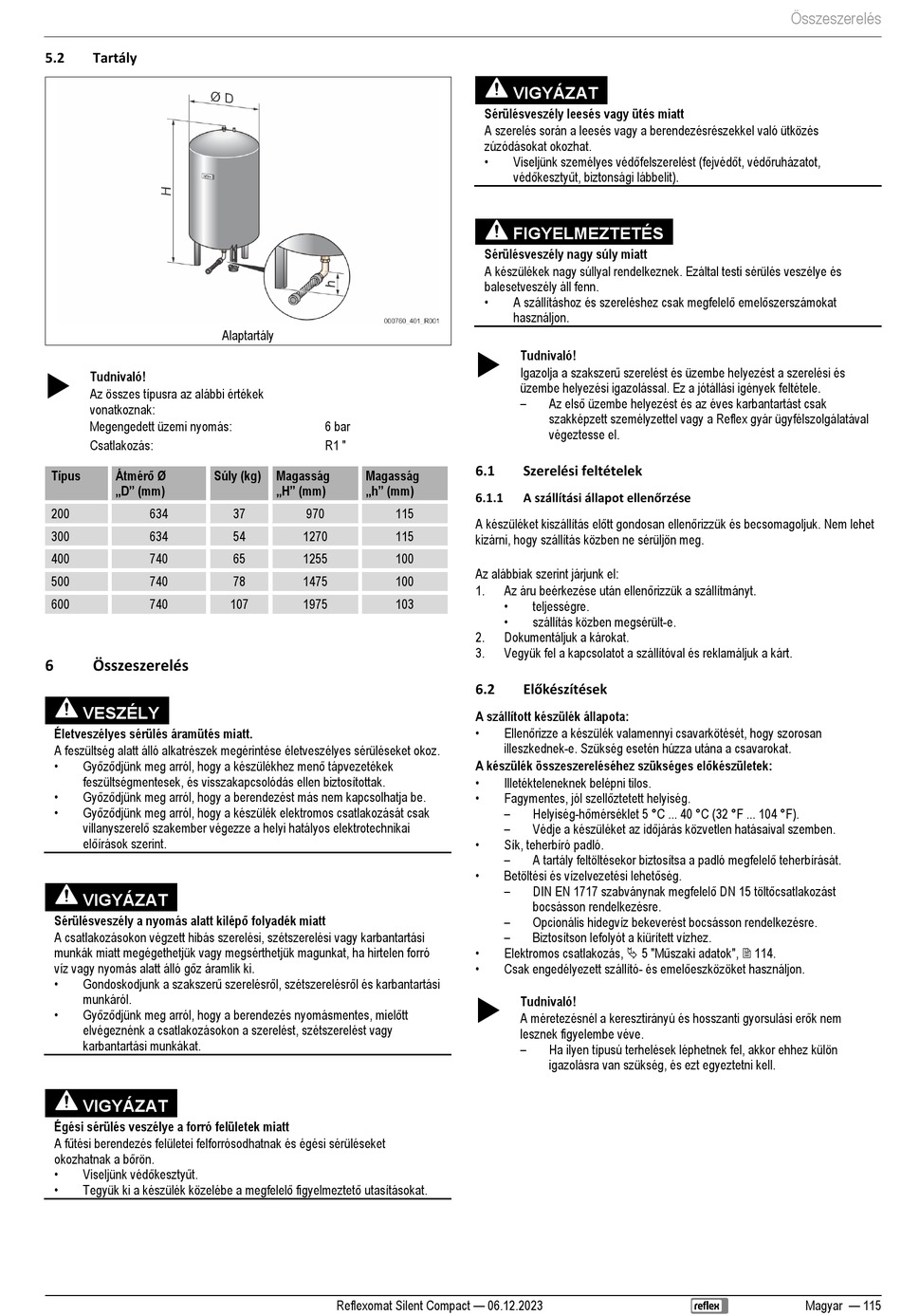

5.2
Tartály
Tudnivaló!
Az összes típusra az alábbi értékek
vonatkoznak:
Megengedett üzemi nyomás:
Csatlakozás:
Átmérő Ø
Típus
Súly (kg)
„D" (mm)
200
634
300
634
400
740
500
740
600
740
6
Összeszerelés
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket okoz.
•
Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
•
Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
•
Győződjünk meg arról, hogy a készülék elektromos csatlakozását csak
villanyszerelő szakember végezze a helyi hatályos elektrotechnikai
előírások szerint.
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
•
Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
•
Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
VIGYÁZAT
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket
okozhatnak a bőrön.
•
Viseljünk védőkesztyűt.
•
Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
Alaptartály
6 bar
R1 "
Magasság
Magasság
„H" (mm)
„h" (mm)
37
970
54
1270
65
1255
78
1475
107
1975
Reflexomat Silent Compact — 06.12.2023
VIGYÁZAT
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés
zúzódásokat okozhat.
•
Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
FIGYELMEZTETÉS
Sérülésveszély nagy súly miatt
A készülékek nagy súllyal rendelkeznek. Ezáltal testi sérülés veszélye és
balesetveszély áll fenn.
•
A szállításhoz és szereléshez csak megfelelő emelőszerszámokat
használjon.
Tudnivaló!
Igazolja a szakszerű szerelést és üzembe helyezést a szerelési és
üzembe helyezési igazolással. Ez a jótállási igények feltétele.
–
Az első üzembe helyezést és az éves karbantartást csak
szakképzett személyzettel vagy a Reflex gyár ügyfélszolgálatával
végeztesse el.
6.1
Szerelési feltételek
A szállítási állapot ellenőrzése
6.1.1
115
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem lehet
115
kizárni, hogy szállítás közben ne sérüljön meg.
100
Az alábbiak szerint járjunk el:
100
Az áru beérkezése után ellenőrizzük a szállítmányt.
1.
•
103
teljességre.
•
szállítás közben megsérült-e.
2.
Dokumentáljuk a károkat.
3.
Vegyük fel a kapcsolatot a szállítóval és reklamáljuk a kárt.
Előkészítések
6.2
A szállított készülék állapota:
•
Ellenőrizze a készülék valamennyi csavarkötését, hogy szorosan
illeszkednek-e. Szükség esetén húzza utána a csavarokat.
A készülék összeszereléséhez szükséges előkészületek:
•
Illetékteleneknek belépni tilos.
•
Fagymentes, jól szellőztetett helyiség.
–
Helyiség-hőmérséklet 5 °C ... 40 °C (32 °F ... 104 °F).
–
Védje a készüléket az időjárás közvetlen hatásaival szemben.
•
Sík, teherbíró padló.
–
A tartály feltöltésekor biztosítsa a padló megfelelő teherbírását.
•
Betöltési és vízelvezetési lehetőség.
–
DIN EN 1717 szabványnak megfelelő DN 15 töltőcsatlakozást
bocsásson rendelkezésre.
–
Opcionális hidegvíz bekeverést bocsásson rendelkezésre.
–
Biztosítson lefolyót a kiürített vízhez.
•
Elektromos csatlakozás, 5 "Műszaki adatok", 114.
•
Csak engedélyezett szállító- és emelőeszközöket használjon.
Tudnivaló!
A méretezésnél a keresztirányú és hosszanti gyorsulási erők nem
lesznek figyelembe véve.
–
Ha ilyen típusú terhelések léphetnek fel, akkor ehhez külön
igazolásra van szükség, és ezt egyeztetni kell.
Összeszerelés
Magyar — 115
