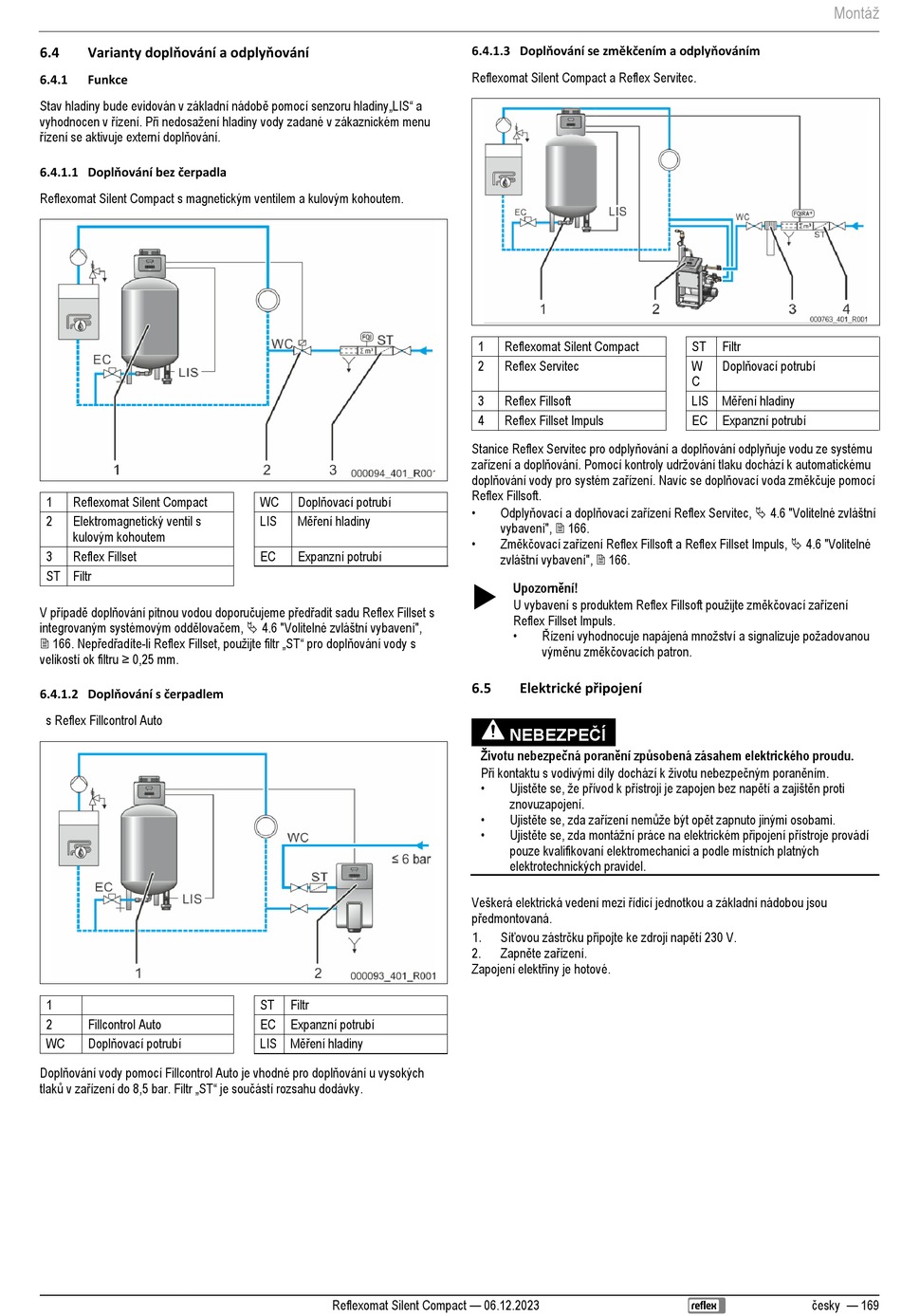

Varianty doplňování a odplyňování
6.4
6.4.1
Funkce
Stav hladiny bude evidován v základní nádobě pomocí senzoru hladiny„LIS" a
vyhodnocen v řízení. Při nedosažení hladiny vody zadané v zákaznickém menu
řízení se aktivuje externí doplňování.
6.4.1.1 Doplňování bez čerpadla
Reflexomat Silent Compact s magnetickým ventilem a kulovým kohoutem.
1
Reflexomat Silent Compact
2
Elektromagnetický ventil s
kulovým kohoutem
3
Reflex Fillset
ST Filtr
V případě doplňování pitnou vodou doporučujeme předřadit sadu Reflex Fillset s
integrovaným systémovým oddělovačem, 4.6 "Volitelné zvláštní vybavení",
166. Nepředřadíte-li Reflex Fillset, použijte filtr „ST" pro doplňování vody s
velikostí ok filtru ≥ 0,25 mm.
6.4.1.2 Doplňování s čerpadlem
s Reflex Fillcontrol Auto
1
2
Fillcontrol Auto
Doplňovací potrubí
WC
Doplňování vody pomocí Fillcontrol Auto je vhodné pro doplňování u vysokých
tlaků v zařízení do 8,5 bar. Filtr „ST" je součástí rozsahu dodávky.
Doplňovací potrubí
WC
Měření hladiny
LIS
EC
Expanzní potrubí
ST
Filtr
EC
Expanzní potrubí
LIS Měření hladiny
Reflexomat Silent Compact — 06.12.2023
6.4.1.3 Doplňování se změkčením a odplyňováním
Reflexomat Silent Compact a Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Stanice Reflex Servitec pro odplyňování a doplňování odplyňuje vodu ze systému
zařízení a doplňování. Pomocí kontroly udržování tlaku dochází k automatickému
doplňování vody pro systém zařízení. Navíc se doplňovací voda změkčuje pomocí
Reflex Fillsoft.
•
Odplyňovací a doplňovací zařízení Reflex Servitec, 4.6 "Volitelné zvláštní
vybavení", 166.
•
Změkčovací zařízení Reflex Fillsoft a Reflex Fillset Impuls, 4.6 "Volitelné
zvláštní vybavení", 166.
Upozornění!
U vybavení s produktem Reflex Fillsoft použijte změkčovací zařízení
Reflex Fillset Impuls.
•
Řízení vyhodnocuje napájená množství a signalizuje požadovanou
výměnu změkčovacích patron.
Elektrické připojení
6.5
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zásahem elektrického proudu.
Při kontaktu s vodivými díly dochází k životu nebezpečným poraněním.
•
Ujistěte se, že přívod k přístroji je zapojen bez napětí a zajištěn proti
znovuzapojení.
•
Ujistěte se, zda zařízení nemůže být opět zapnuto jinými osobami.
•
Ujistěte se, zda montážní práce na elektrickém připojení přístroje provádí
pouze kvalifikovaní elektromechanici a podle místních platných
elektrotechnických pravidel.
Veškerá elektrická vedení mezi řídicí jednotkou a základní nádobou jsou
předmontovaná.
Síťovou zástrčku připojte ke zdroji napětí 230 V.
1.
Zapněte zařízení.
2.
Zapojení elektřiny je hotové.
Montáž
ST
Filtr
Doplňovací potrubí
W
C
LIS Měření hladiny
EC
Expanzní potrubí
česky — 169
