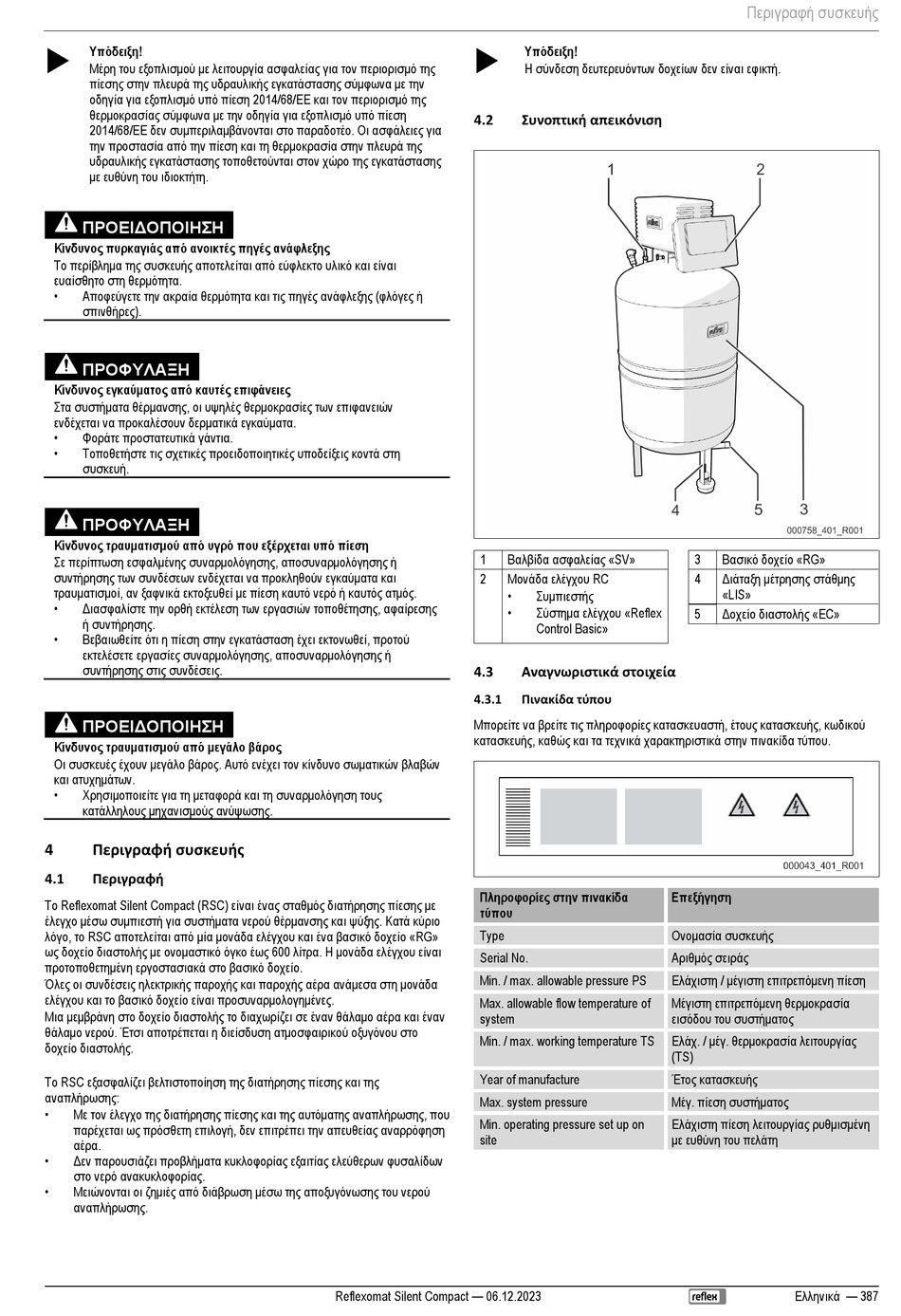

Υπόδειξη!
Μέρη του εξοπλισμού με λειτουργία ασφαλείας για τον περιορισμό της
πίεσης στην πλευρά της υδραυλικής εγκατάστασης σύμφωνα με την
οδηγία για εξοπλισμό υπό πίεση 2014/68/EΕ και τον περιορισμό της
θερμοκρασίας σύμφωνα με την οδηγία για εξοπλισμό υπό πίεση
2014/68/EΕ δεν συμπεριλαμβάνονται στο παραδοτέο. Οι ασφάλειες για
την προστασία από την πίεση και τη θερμοκρασία στην πλευρά της
υδραυλικής εγκατάστασης τοποθετούνται στον χώρο της εγκατάστασης
με ευθύνη του ιδιοκτήτη.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος πυρκαγιάς από ανοικτές πηγές ανάφλεξης
Το περίβλημα της συσκευής αποτελείται από εύφλεκτο υλικό και είναι
ευαίσθητο στη θερμότητα.
•
Αποφεύγετε την ακραία θερμότητα και τις πηγές ανάφλεξης (φλόγες ή
σπινθήρες).
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος εγκαύματος από καυτές επιφάνειες
Στα συστήματα θέρμανσης, οι υψηλές θερμοκρασίες των επιφανειών
ενδέχεται να προκαλέσουν δερματικά εγκαύματα.
•
Φοράτε προστατευτικά γάντια.
•
Τοποθετήστε τις σχετικές προειδοποιητικές υποδείξεις κοντά στη
συσκευή.
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα και
τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή καυτός ατμός.
•
Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης, αφαίρεσης
ή συντήρησης.
•
Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί, προτού
εκτελέσετε εργασίες συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης στις συνδέσεις.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος τραυματισμού από μεγάλο βάρος
Οι συσκευές έχουν μεγάλο βάρος. Αυτό ενέχει τον κίνδυνο σωματικών βλαβών
και ατυχημάτων.
•
Χρησιμοποιείτε για τη μεταφορά και τη συναρμολόγηση τους
κατάλληλους μηχανισμούς ανύψωσης.
Περιγραφή συσκευής
4
Περιγραφή
4.1
Το Reflexomat Silent Compact (RSC) είναι ένας σταθμός διατήρησης πίεσης με
έλεγχο μέσω συμπιεστή για συστήματα νερού θέρμανσης και ψύξης. Κατά κύριο
λόγο, το RSC αποτελείται από μία μονάδα ελέγχου και ένα βασικό δοχείο «RG»
ως δοχείο διαστολής με ονομαστικό όγκο έως 600 λίτρα. Η μονάδα ελέγχου είναι
προτοποθετημένη εργοστασιακά στο βασικό δοχείο.
Όλες οι συνδέσεις ηλεκτρικής παροχής και παροχής αέρα ανάμεσα στη μονάδα
ελέγχου και το βασικό δοχείο είναι προσυναρμολογημένες.
Μια μεμβράνη στο δοχείο διαστολής το διαχωρίζει σε έναν θάλαμο αέρα και έναν
θάλαμο νερού. Έτσι αποτρέπεται η διείσδυση ατμοσφαιρικού οξυγόνου στο
δοχείο διαστολής.
Το RSC εξασφαλίζει βελτιστοποίηση της διατήρησης πίεσης και της
αναπλήρωσης:
•
Με τον έλεγχο της διατήρησης πίεσης και της αυτόματης αναπλήρωσης, που
παρέχεται ως πρόσθετη επιλογή, δεν επιτρέπει την απευθείας αναρρόφηση
αέρα.
•
Δεν παρουσιάζει προβλήματα κυκλοφορίας εξαιτίας ελεύθερων φυσαλίδων
στο νερό ανακυκλοφορίας.
•
Μειώνονται οι ζημιές από διάβρωση μέσω της αποξυγόνωσης του νερού
αναπλήρωσης.
4.2
1
2
4.3
4.3.1
Μπορείτε να βρείτε τις πληροφορίες κατασκευαστή, έτους κατασκευής, κωδικού
κατασκευής, καθώς και τα τεχνικά χαρακτηριστικά στην πινακίδα τύπου.
Πληροφορίες στην πινακίδα
τύπου
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Reflexomat Silent Compact — 06.12.2023
Υπόδειξη!
Η σύνδεση δευτερευόντων δοχείων δεν είναι εφικτή.
Συνοπτική απεικόνιση
Βαλβίδα ασφαλείας «SV»
Μονάδα ελέγχου RC
•
Συμπιεστής
•
Σύστημα ελέγχου «Reflex
Control Basic»
Αναγνωριστικά στοιχεία
Πινακίδα τύπου
Επεξήγηση
Ονομασία συσκευής
Αριθμός σειράς
Ελάχιστη / μέγιστη επιτρεπόμενη πίεση
Μέγιστη επιτρεπόμενη θερμοκρασία
εισόδου του συστήματος
Ελάχ. / μέγ. θερμοκρασία λειτουργίας
(TS)
Έτος κατασκευής
Μέγ. πίεση συστήματος
Ελάχιστη πίεση λειτουργίας ρυθμισμένη
με ευθύνη του πελάτη
Περιγραφή συσκευής
Βασικό δοχείο «RG»
3
Διάταξη μέτρησης στάθμης
4
«LIS»
Δοχείο διαστολής «EC»
5
Ελληνικά — 387
