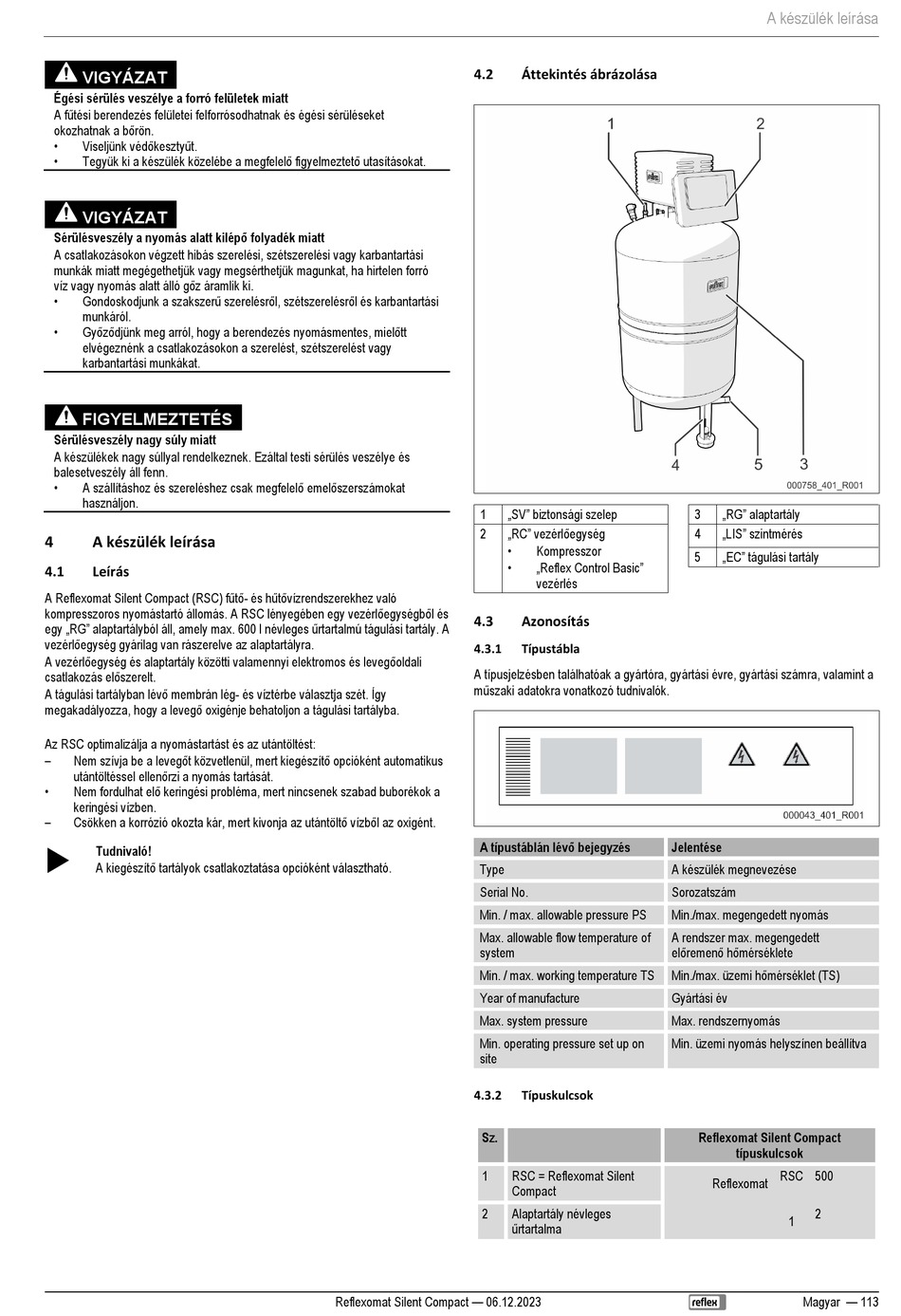

VIGYÁZAT
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket
okozhatnak a bőrön.
•
Viseljünk védőkesztyűt.
•
Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
•
Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
•
Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
FIGYELMEZTETÉS
Sérülésveszély nagy súly miatt
A készülékek nagy súllyal rendelkeznek. Ezáltal testi sérülés veszélye és
balesetveszély áll fenn.
•
A szállításhoz és szereléshez csak megfelelő emelőszerszámokat
használjon.
4
A készülék leírása
4.1
Leírás
A Reflexomat Silent Compact (RSC) fűtő- és hűtővízrendszerekhez való
kompresszoros nyomástartó állomás. A RSC lényegében egy vezérlőegységből és
egy „RG" alaptartályból áll, amely max. 600 l névleges űrtartalmú tágulási tartály. A
vezérlőegység gyárilag van rászerelve az alaptartályra.
A vezérlőegység és alaptartály közötti valamennyi elektromos és levegőoldali
csatlakozás előszerelt.
A tágulási tartályban lévő membrán lég- és víztérbe választja szét. Így
megakadályozza, hogy a levegő oxigénje behatoljon a tágulási tartályba.
Az RSC optimalizálja a nyomástartást és az utántöltést:
–
Nem szívja be a levegőt közvetlenül, mert kiegészítő opcióként automatikus
utántöltéssel ellenőrzi a nyomás tartását.
•
Nem fordulhat elő keringési probléma, mert nincsenek szabad buborékok a
keringési vízben.
–
Csökken a korrózió okozta kár, mert kivonja az utántöltő vízből az oxigént.
Tudnivaló!
A kiegészítő tartályok csatlakoztatása opcióként választható.
4.2
1
2
4.3
4.3.1
A típusjelzésben találhatóak a gyártóra, gyártási évre, gyártási számra, valamint a
műszaki adatokra vonatkozó tudnivalók.
A típustáblán lévő bejegyzés
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Sz.
1
2
Reflexomat Silent Compact — 06.12.2023
Áttekintés ábrázolása
„SV" biztonsági szelep
„RC" vezérlőegység
•
Kompresszor
•
„Reflex Control Basic"
vezérlés
Azonosítás
Típustábla
Jelentése
A készülék megnevezése
Sorozatszám
Min./max. megengedett nyomás
A rendszer max. megengedett
előremenő hőmérséklete
Min./max. üzemi hőmérséklet (TS)
Gyártási év
Max. rendszernyomás
Min. üzemi nyomás helyszínen beállítva
Típuskulcsok
RSC = Reflexomat Silent
Compact
Alaptartály névleges
űrtartalma
A készülék leírása
„RG" alaptartály
3
„LIS" szintmérés
4
„EC" tágulási tartály
5
Reflexomat Silent Compact
típuskulcsok
RSC 500
Reflexomat
2
1
Magyar — 113
