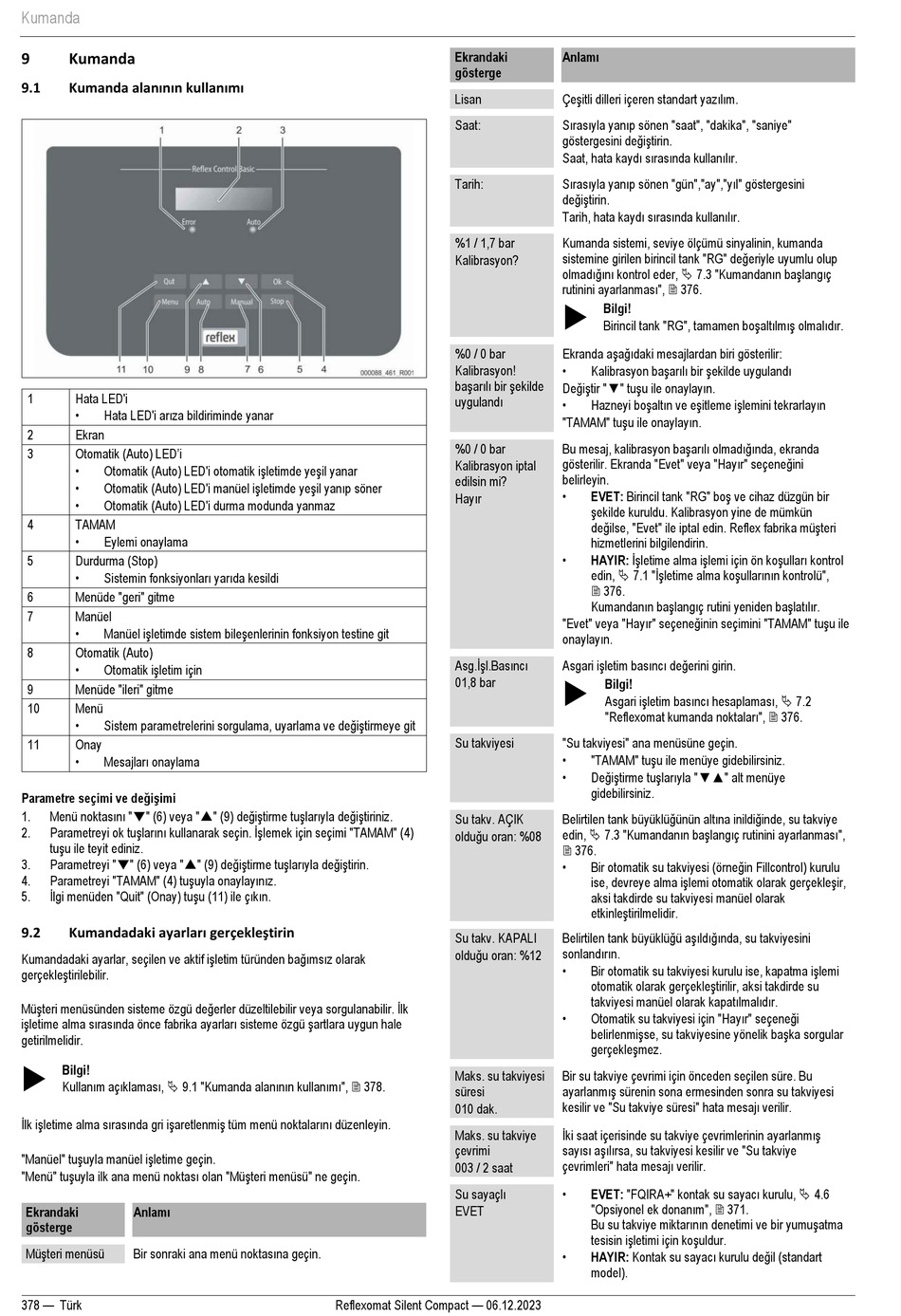

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 378

Kumanda
9 Kumanda
Kumanda alanının kullanımı
9.1
1 Hata LED'i
• Hata LED'i arıza bildiriminde yanar
2 Ekran
Otomatik (Auto) LED'i
3
• Otomatik (Auto) LED'i otomatik işletimde yeşil yanar
• Otomatik (Auto) LED'i manüel işletimde yeşil yanıp söner
•
Otomatik (Auto) LED'i durma modunda yanmaz
4 TAMAM
•
Eylemi onaylama
5 Durdurma (Stop)
• Sistemin fonksiyonları yarıda kesildi
6 Menüde "geri" gitme
7 Manüel
• Manüel işletimde sistem bileşenlerinin fonksiyon testine git
8 Otomatik (Auto)
• Otomatik işletim için
9 Menüde "ileri" gitme
10 Menü
• Sistem parametrelerini sorgulama, uyarlama ve değiştirmeye git
11 Onay
• Mesajları onaylama
Parametre seçimi ve değişimi
Menü noktasını "▼" (6) veya "▲" (9) değiştirme tuşlarıyla değiştiriniz.
1.
Parametreyi ok tuşlarını kullanarak seçin. İşlemek için seçimi "TAMAM" (4)
2.
tuşu ile teyit ediniz.
Parametreyi "▼" (6) veya "▲" (9) değiştirme tuşlarıyla değiştirin.
3.
Parametreyi "TAMAM" (4) tuşuyla onaylayınız.
4.
İlgi menüden "Quit" (Onay) tuşu (11) ile çıkın.
5.
Kumandadaki ayarları gerçekleştirin
9.2
Kumandadaki ayarlar, seçilen ve aktif işletim türünden bağımsız olarak
gerçekleştirilebilir.
Müşteri menüsünden sisteme özgü değerler düzeltilebilir veya sorgulanabilir. İlk
işletime alma sırasında önce fabrika ayarları sisteme özgü şartlara uygun hale
getirilmelidir.

Bilgi!
Kullanım açıklaması,  9.1 "Kumanda alanının kullanımı",  378.
İlk işletime alma sırasında gri işaretlenmiş tüm menü noktalarını düzenleyin.
"Manüel" tuşuyla manüel işletime geçin.
"Menü" tuşuyla ilk ana menü noktası olan "Müşteri menüsü" ne geçin.
Anlamı
Ekrandaki
gösterge
Müşteri menüsü Bir sonraki ana menü noktasına geçin.
378 — Türk
Ekrandaki
gösterge
Lisan
Saat:
Tarih:
%1 / 1,7 bar
Kalibrasyon?
%0 / 0 bar
Kalibrasyon!
başarılı bir şekilde
uygulandı
%0 / 0 bar
Kalibrasyon iptal
edilsin mi?
Hayır
Asg.İşl.Basıncı
01,8 bar
Su takviyesi
Su takv. AÇIK
olduğu oran: %08
Su takv. KAPALI
olduğu oran: %12
Maks. su takviyesi
süresi
010 dak.
Maks. su takviye
çevrimi
003 / 2 saat
Su sayaçlı
EVET
Reflexomat Silent Compact — 06.12.2023
Anlamı
Çeşitli dilleri içeren standart yazılım.
Sırasıyla yanıp sönen "saat", "dakika", "saniye"
göstergesini değiştirin.
Saat, hata kaydı sırasında kullanılır.
Sırasıyla yanıp sönen "gün","ay","yıl" göstergesini
değiştirin.
Tarih, hata kaydı sırasında kullanılır.
Kumanda sistemi, seviye ölçümü sinyalinin, kumanda
sistemine girilen birincil tank "RG" değeriyle uyumlu olup
olmadığını kontrol eder,  7.3 "Kumandanın başlangıç
rutinini ayarlanması",  376.

Bilgi!
Birincil tank "RG", tamamen boşaltılmış olmalıdır.
Ekranda aşağıdaki mesajlardan biri gösterilir:
• Kalibrasyon başarılı bir şekilde uygulandı
Değiştir "▼" tuşu ile onaylayın.
• Hazneyi boşaltın ve eşitleme işlemini tekrarlayın
"TAMAM" tuşu ile onaylayın.
Bu mesaj, kalibrasyon başarılı olmadığında, ekranda
gösterilir. Ekranda "Evet" veya "Hayır" seçeneğini
belirleyin.
• EVET: Birincil tank "RG" boş ve cihaz düzgün bir
şekilde kuruldu. Kalibrasyon yine de mümkün
değilse, "Evet" ile iptal edin. Reflex fabrika müşteri
hizmetlerini bilgilendirin.
• HAYIR: İşletime alma işlemi için ön koşulları kontrol
edin,  7.1 "İşletime alma koşullarının kontrolü",
 376.
Kumandanın başlangıç rutini yeniden başlatılır.
"Evet" veya "Hayır" seçeneğinin seçimini "TAMAM" tuşu ile
onaylayın.
Asgari işletim basıncı değerini girin.

Bilgi!
Asgari işletim basıncı hesaplaması,  7.2
"Reflexomat kumanda noktaları",  376.
"Su takviyesi" ana menüsüne geçin.
• "TAMAM" tuşu ile menüye gidebilirsiniz.
• Değiştirme tuşlarıyla "▼▲" alt menüye
gidebilirsiniz.
Belirtilen tank büyüklüğünün altına inildiğinde, su takviye
edin,  7.3 "Kumandanın başlangıç rutinini ayarlanması",
 376.
• Bir otomatik su takviyesi (örneğin Fillcontrol) kurulu
ise, devreye alma işlemi otomatik olarak gerçekleşir,
aksi takdirde su takviyesi manüel olarak
etkinleştirilmelidir.
Belirtilen tank büyüklüğü aşıldığında, su takviyesini
sonlandırın.
• Bir otomatik su takviyesi kurulu ise, kapatma işlemi
otomatik olarak gerçekleştirilir, aksi takdirde su
takviyesi manüel olarak kapatılmalıdır.
• Otomatik su takviyesi için "Hayır" seçeneği
belirlenmişse, su takviyesine yönelik başka sorgular
gerçekleşmez.
Bir su takviye çevrimi için önceden seçilen süre. Bu
ayarlanmış sürenin sona ermesinden sonra su takviyesi
kesilir ve "Su takviye süresi" hata mesajı verilir.
İki saat içerisinde su takviye çevrimlerinin ayarlanmış
sayısı aşılırsa, su takviyesi kesilir ve "Su takviye
çevrimleri" hata mesajı verilir.
• EVET: "FQIRA+" kontak su sayacı kurulu,  4.6
"Opsiyonel ek donanım",  371.
Bu su takviye miktarının denetimi ve bir yumuşatma
tesisin işletimi için koşuldur.
• HAYIR: Kontak su sayacı kurulu değil (standart
model).
