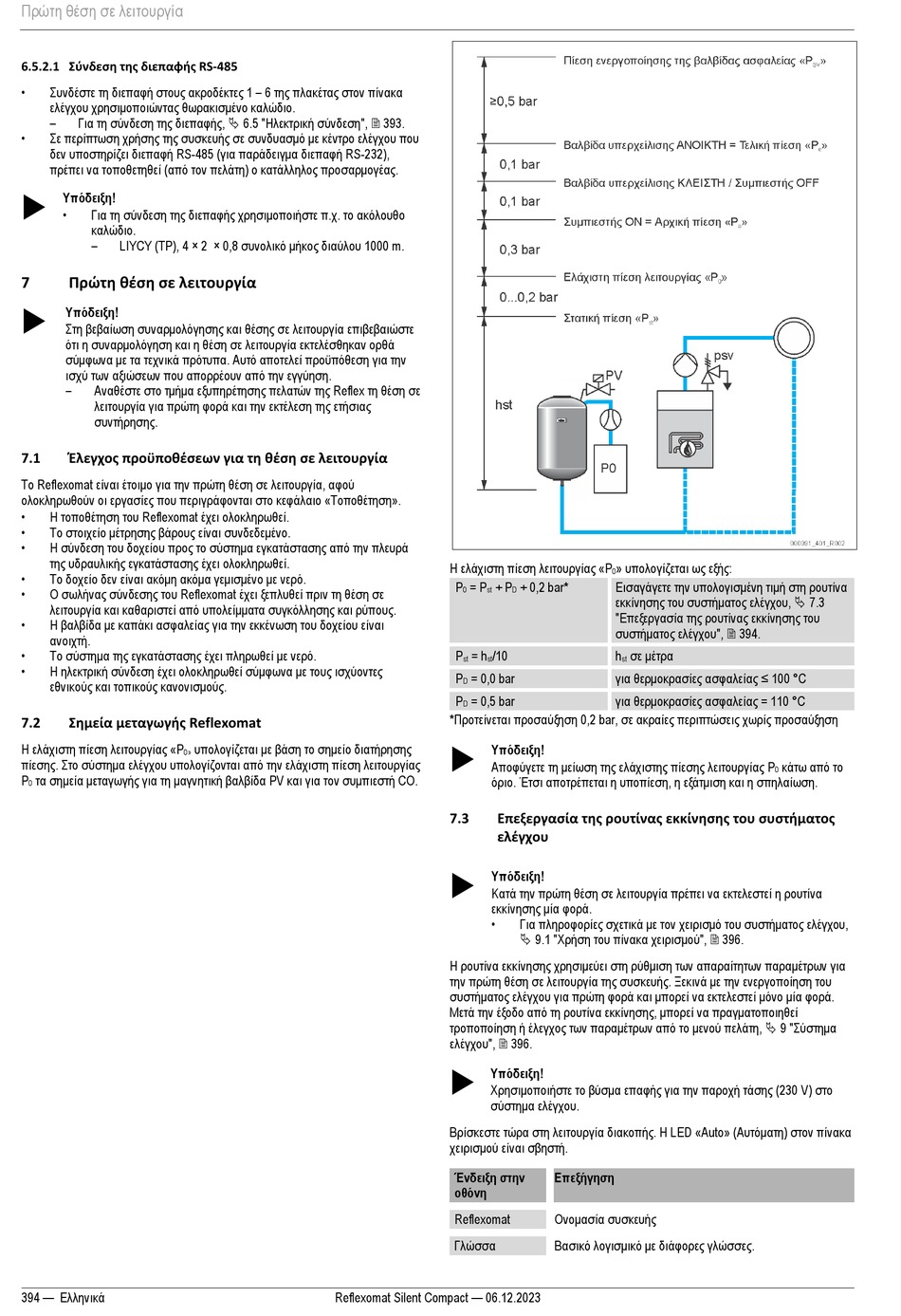

Πρώτη θέση σε λειτουργία
6.5.2.1 Σύνδεση της διεπαφής RS-485
•
Συνδέστε τη διεπαφή στους ακροδέκτες 1 – 6 της πλακέτας στον πίνακα
ελέγχου χρησιμοποιώντας θωρακισμένο καλώδιο.
–
Για τη σύνδεση της διεπαφής, 6.5 "Ηλεκτρική σύνδεση", 393.
•
Σε περίπτωση χρήσης της συσκευής σε συνδυασμό με κέντρο ελέγχου που
δεν υποστηρίζει διεπαφή RS-485 (για παράδειγμα διεπαφή RS-232),
πρέπει να τοποθετηθεί (από τον πελάτη) ο κατάλληλος προσαρμογέας.
Υπόδειξη!
•
Για τη σύνδεση της διεπαφής χρησιμοποιήστε π.χ. το ακόλουθο
καλώδιο.
–
LIYCY (TP), 4 × 2 × 0,8 συνολικό μήκος διαύλου 1000 m.
Πρώτη θέση σε λειτουργία
7
Υπόδειξη!
Στη βεβαίωση συναρμολόγησης και θέσης σε λειτουργία επιβεβαιώστε
ότι η συναρμολόγηση και η θέση σε λειτουργία εκτελέσθηκαν ορθά
σύμφωνα με τα τεχνικά πρότυπα. Αυτό αποτελεί προϋπόθεση για την
ισχύ των αξιώσεων που απορρέουν από την εγγύηση.
–
Αναθέστε στο τμήμα εξυπηρέτησης πελατών της Reflex τη θέση σε
λειτουργία για πρώτη φορά και την εκτέλεση της ετήσιας
συντήρησης.
Έλεγχος προϋποθέσεων για τη θέση σε λειτουργία
7.1
Το Reflexomat είναι έτοιμο για την πρώτη θέση σε λειτουργία, αφού
ολοκληρωθούν οι εργασίες που περιγράφονται στο κεφάλαιο «Τοποθέτηση».
•
Η τοποθέτηση του Reflexomat έχει ολοκληρωθεί.
•
Το στοιχείο μέτρησης βάρους είναι συνδεδεμένο.
•
Η σύνδεση του δοχείου προς το σύστημα εγκατάστασης από την πλευρά
της υδραυλικής εγκατάστασης έχει ολοκληρωθεί.
•
Το δοχείο δεν είναι ακόμη ακόμα γεμισμένο με νερό.
•
Ο σωλήνας σύνδεσης του Reflexomat έχει ξεπλυθεί πριν τη θέση σε
λειτουργία και καθαριστεί από υπολείμματα συγκόλλησης και ρύπους.
•
Η βαλβίδα με καπάκι ασφαλείας για την εκκένωση του δοχείου είναι
ανοιχτή.
•
Το σύστημα της εγκατάστασης έχει πληρωθεί με νερό.
•
Η ηλεκτρική σύνδεση έχει ολοκληρωθεί σύμφωνα με τους ισχύοντες
εθνικούς και τοπικούς κανονισμούς.
Σημεία μεταγωγής Reflexomat
7.2
Η ελάχιστη πίεση λειτουργίας «P
0»
πίεσης. Στο σύστημα ελέγχου υπολογίζονται από την ελάχιστη πίεση λειτουργίας
τα σημεία μεταγωγής για τη μαγνητική βαλβίδα PV και για τον συμπιεστή CO.
P
0
394 — Ελληνικά
υπολογίζεται με βάση το σημείο διατήρησης
Reflexomat Silent Compact — 06.12.2023
Η ελάχιστη πίεση λειτουργίας «P
» υπολογίζεται ως εξής:
0
Εισαγάγετε την υπολογισμένη τιμή στη ρουτίνα
P
= P
+ P
+ 0,2 bar*
0
st
D
εκκίνησης του συστήματος ελέγχου, 7.3
"Επεξεργασία της ρουτίνας εκκίνησης του
συστήματος ελέγχου", 394.
P
= h
/10
h
st
st
για θερμοκρασίες ασφαλείας ≤ 100 °C
P
= 0,0 bar
D
για θερμοκρασίες ασφαλείας = 110 °C
P
= 0,5 bar
D
*Προτείνεται προσαύξηση 0,2 bar, σε ακραίες περιπτώσεις χωρίς προσαύξηση
Υπόδειξη!
Αποφύγετε τη μείωση της ελάχιστης πίεσης λειτουργίας P
όριο. Έτσι αποτρέπεται η υποπίεση, η εξάτμιση και η σπηλαίωση.
Επεξεργασία της ρουτίνας εκκίνησης του συστήματος
7.3
ελέγχου
Υπόδειξη!
Κατά την πρώτη θέση σε λειτουργία πρέπει να εκτελεστεί η ρουτίνα
εκκίνησης μία φορά.
•
Για πληροφορίες σχετικά με τον χειρισμό του συστήματος ελέγχου,
9.1 "Χρήση του πίνακα χειρισμού", 396.
Η ρουτίνα εκκίνησης χρησιμεύει στη ρύθμιση των απαραίτητων παραμέτρων για
την πρώτη θέση σε λειτουργία της συσκευής. Ξεκινά με την ενεργοποίηση του
συστήματος ελέγχου για πρώτη φορά και μπορεί να εκτελεστεί μόνο μία φορά.
Μετά την έξοδο από τη ρουτίνα εκκίνησης, μπορεί να πραγματοποιηθεί
τροποποίηση ή έλεγχος των παραμέτρων από το μενού πελάτη, 9 "Σύστημα
ελέγχου", 396.
Υπόδειξη!
Χρησιμοποιήστε το βύσμα επαφής για την παροχή τάσης (230 V) στο
σύστημα ελέγχου.
Βρίσκεστε τώρα στη λειτουργία διακοπής. Η LED «Αuto» (Αυτόματη) στον πίνακα
χειρισμού είναι σβηστή.
Ένδειξη στην
Επεξήγηση
οθόνη
Ονομασία συσκευής
Reflexomat
Γλώσσα
Βασικό λογισμικό με διάφορες γλώσσες.
σε μέτρα
st
κάτω από το
0
